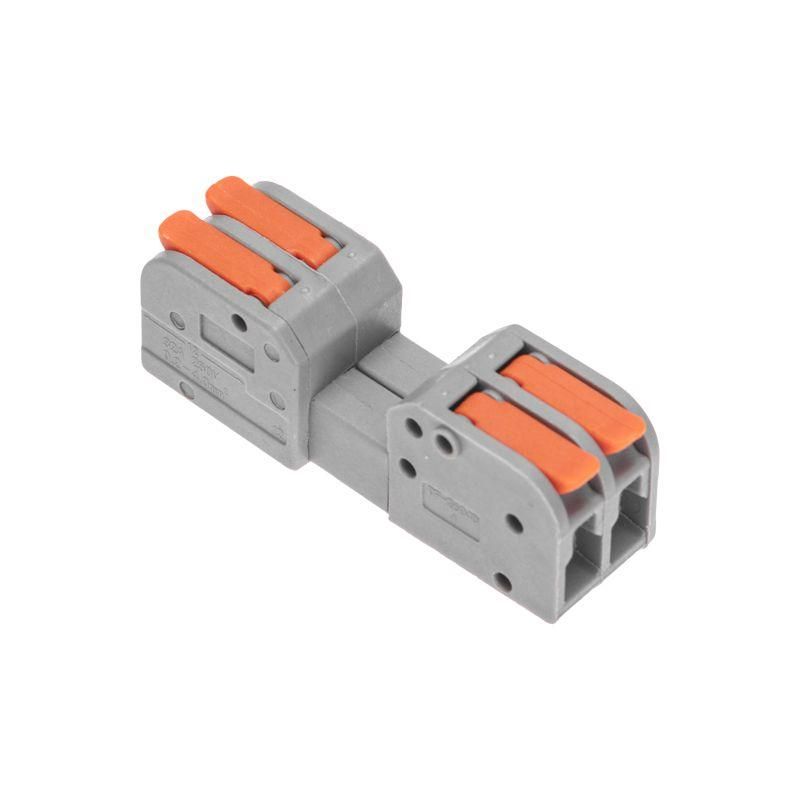

Клемма СМК 222-422R проходная разъемная 2 полюса серая 0,2-2,5/4мм² (50 шт/уп) | 07-5262 REXANT MEET

Проходная разъемная клемма СМК 222-422R от REXANT - надежное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и других устройствах. Эта клемма подходит для одножильных и многожильных медных проводов сечением до 2,5 мм2, обеспечивает устойчивый контакт и позволяет легко переподключать провода без потери качества соединения.

Назначение и область применения

Клемма СМК 222-422R используется для создания временного или постоянного электрического соединения между двумя участками цепи. Благодаря разъемной конструкции её можно использовать в местах, где требуется частая замена или диагностика проводов - например, в системах автоматизации, на панелях управления, в осветительных щитах, при подключении датчиков и исполнительных механизмов. Подходит для стационарной установки внутри корпусов и шкафов.

Технические характеристики

• Количество полюсов: 2
• Материал корпуса: полиамид 66 - устойчив к механическим нагрузкам и высоким температурам
• Материал контактов: луженая медь - снижает окисление и повышает долговечность соединения
• Зажимной элемент: стальная пластина - обеспечивает прочное и надежное сжатие провода
• Цвет: серый
• Номинальное напряжение: 250 В
• Допустимый ток: до 32 А для одножильных проводов, до 24 А для многожильных
• Поддерживаемые сечения проводов:
  • Одножильные: 0,2–4 мм2
  • Многожильные: 0,5–2,5 мм2
• Рабочий температурный диапазон: от –40 C до +85 C
• Длина зачистки изоляции: 10 мм - необходимо соблюдать при подготовке проводов

Совместимость и монтаж

Клемма СМК 222-422R совместима с любыми медными одножильными и многожильными проводами, соответствующими указанным сечениям. Для монтажа:

• Защитите провод от изоляции на 10 мм - меньше не получится плотного контакта, больше - риск замыкания на корпус.
• Убедитесь, что жилы не спутаны и не выступают за край зажима.
• Зажим фиксируется одним винтом - затягивать до упора, но без усилия, чтобы не повредить пластик.
• Клемму можно устанавливать на DIN-рейку 35 мм - она имеет специальный крепежный выступ снизу.
• Не используйте для алюминиевых проводов - материал контактов рассчитан исключительно на медь.

Безопасность и стандарты

Клемма СМК 222-422R выполнена в соответствии с требованиями к электроизоляционным компонентам для низковольтных устройств. Материал корпуса - самозатухающий полиамид 66, что соответствует классу горючести UL94 V-2. Напряжение 250 В и токовые нагрузки обеспечивают безопасную работу в бытовых и промышленных сетях переменного тока 50 Гц.

Преимущества

• Разъемная конструкция - позволяет отсоединять провода без демонтажа всей клеммы, экономя время при обслуживании.
• Стальной зажим - сохраняет давление даже после многократных подключений, не теряя надежности.
• Луженая медь - минимизирует переходное сопротивление и предотвращает коррозию в условиях повышенной влажности.
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные помещения и нагреваемые шкафы.
• Изготовлена REXANT - проверенный бренд с контролируемым качеством сборки.

Ограничения применения

• Не предназначен для работы с алюминиевыми или комбинированными проводами - возможен перегрев и потеря контакта.
• Не рекомендуется для внешней установки без защиты - отсутствует IP-защита от пыли и влаги.
• Не следует применять в цепях с импульсными нагрузками выше 32 А - возможен пробой изоляции.
• Не допускается использование с проводами меньшего сечения, чем 0,2 мм2 - они не будут надежно зажаты.
• Не подходит для силовых цепей с током более 32 А - превышение вызывает перегрев и деформацию материала.

Примеры использования

• Подключение датчиков движения и световых сигналов в системах автоматического освещения.
• Разводка проводов в распределительных коробках квартир и офисов.
• Соединение выходов ПЛК с исполнительными устройствами (реле, клапаны, двигатели малой мощности).
• Обслуживание и модификация старых электрощитов - удобно менять провода без замены всего блока.

Практические советы

• Перед первым использованием проверьте, свободно ли движется зажимной рычаг - он должен возвращаться в исходное положение без заеданий.
• При подключении многожильных проводов слегка скрутите жилы перед вставкой - так они лучше удерживаются в зажиме.
• Не используйте инструменты для затяжки винта - достаточно обычной отвертки. Перетяжка треснет корпус.
• Если клемма используется в среде с вибрацией, дополнительно закрепите ее хомутом или герметичной крышкой.
• Артикул 07-5262 - это точный идентификатор для заказа запасных единиц; всегда сверяйте его при пополнении запасов.
