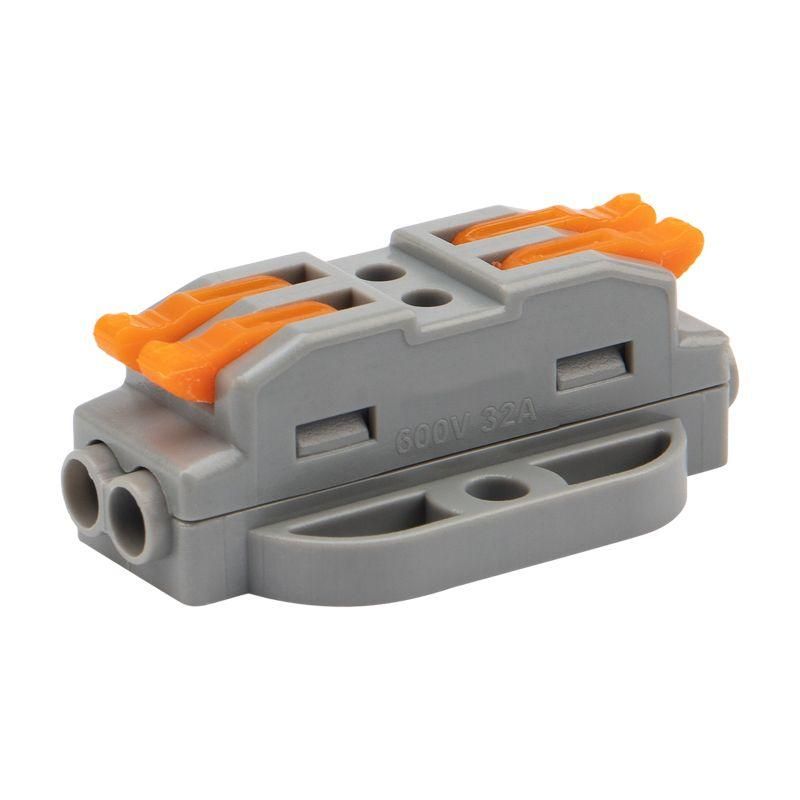

Клемма строительно-монтажная СМК проходная 222-422P 2п 0.08-4кв.мм с монтажной площадкой сер. (уп.50шт) Rexant 07-6262 MEET

Клемма СМК 222-422P проходная 2 полюса 0,08–4 мм² с монтажной площадкой серая — надёжное решение для быстрого и безопасного соединения тонких медных проводов в распределительных коробках, пультах управления и силовых цепях. Произведена компанией REXANT, артикулы etm07-6262 и 07-6262 обеспечивают совместимость с типовыми системами сборки.

Назначение и область применения

Клемма СМК 222-422P проходная 2 полюса 0,08–4 мм² с монтажной площадкой серая используется для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях до 450 В. Подходит для установки в шкафах управления, автоматических выключателях, реле, станках, конвейерах и других устройствах, где требуется частая диагностика или замена проводов. Применяется там, где важна надёжность контакта и возможность контроля без демонтажа.

Технические характеристики

• Сечение проводника: 0,08–4 мм² для многожильных; 0,08–2,5 мм² для одножильных
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество контактов: 4 (2 полюса, по 2 входа на каждый)
• Тип зажима: рычажный с защёлкой — обеспечивает плотный контакт без инструментов
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий термостойкий пластик
• Имеется технологическое отверстие для проверки напряжения щупом мультиметра

Совместимость и монтаж

Клемма СМК 222-422P проходная 2 полюса 0,08–4 мм² с монтажной площадкой серая устанавливается на DIN-рейку шириной 35 мм через монтажную площадку на корпусе. Для подключения:

• Зачистите провод на 6–8 мм
• Отожмите рычаг — он фиксируется в нижнем положении
• Вставьте провод до упора
• Зажмите рычаг до щелчка — контакт готов

Рычаг позволяет легко освободить провод без отвёртки. Монтаж возможен даже в ограниченном пространстве благодаря компактным габаритам. Установленная клемма не требует дополнительной фиксации.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Корпус выполнен из материала, устойчивого к возгоранию (UL94 V-0). Защита от случайного прикосновения обеспечивается изоляцией корпуса. Открытые металлические части недоступны при установленной клемме. Работает в температурном диапазоне от –25°C до +85°C.

Преимущества

• Двухполюсная конструкция экономит место — два соединения в одном модуле
• Рычажный механизм исключает необходимость отвёрток при подключении и отключении
• Технологическое отверстие позволяет проверять наличие напряжения без вскрытия контакта
• Универсальность: работает с многожильными и одножильными проводами
• Можно использовать многократно — контакты не деформируются после нескольких операций

Ограничения применения

• Не предназначен для проводов сечением более 4 мм² — риск перегрева и потери контакта
• Не рекомендован для алюминиевых проводов — материал зажима рассчитан на медь
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации
• Напряжение выше 450 В запрещено — есть риск пробоя изоляции
• Одножильные провода свыше 2,5 мм² не гарантируют надёжный контакт

Примеры использования

• Подключение датчиков и исполнительных устройств на промышленных линиях
• Разветвление цепей управления в пульте станка
• Соединение проводов в распределительной коробке системы освещения
• Объединение выходов реле в контроллере
• Электромонтаж в щитах автоматизации с частой диагностикой

Практические советы

• Перед подключением всегда проверяйте соответствие сечения провода — особенно важно для многожильных, чтобы не повредить жилы
• При использовании многожильных проводов используйте наконечники — они увеличат срок службы контакта
• Проверяйте надёжность зажима легким покачиванием провода — если движется, повторно зажмите рычаг
• Для удобства обслуживания группируйте клеммы одного полярного назначения рядом
• При работе с мультиметром используйте отверстие на корпусе — так можно измерить напряжение без отсоединения провода
• Не затягивайте рычаг слишком сильно — он имеет механический упор, лишнее усилие не повысит качество контакта
