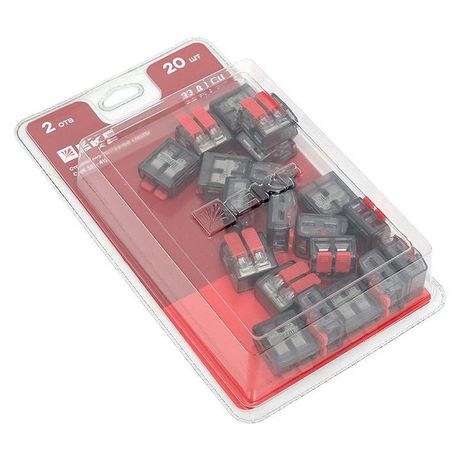

Клемма строительно-монтажная СМК 221-412 с рычагом 2 отверстия 0.2-4.0кв.мм (блист.20шт) PROxima EKF plc-smk-221-412b-20

Клемма СМК 221-412 с рычагом от EKF - надёжный соединитель для быстрого и многоразового подключения медных проводов сечением 0,2–4 мм2 в распределительных коробках, щитах и оборудовании. Упакованная по 20 штук в блистер, она удобна для хранения, транспортировки и монтажа.

Назначение и область применения

Клемма СМК 221-412 с рычагом используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока 50 Гц до 400 В. Подходит для установки в электрических щитах, распределительных коробках, пультах управления, станках и конвейерах. Благодаря рычагу и прозрачному корпусу легко контролировать качество соединения без инструментов.

Технические характеристики

• Номинальное сечение провода: 0,2–4 мм2 (AWG 24–11)
• Номинальный ток: 32 А
• Диаметр провода: 0,5–2,3 мм
• Количество зажимов: 2
• Тип проводника: только медь (одножильные и многожильные)
• Рабочий температурный диапазон: от –40 C до +40 C
• Относительная влажность: до 60 % при 20 C
• Цвет корпуса: прозрачный
• Упаковка: блистер, 20 штук

Совместимость и монтаж

Клемма СМК 221-412 совместима с любыми медными проводниками, соответствующими заявленным сечениям. Для монтажа:

• Зажмите рычаг вверх - он фиксируется в открытом положении.
• Вставьте подготовленный провод (без зачищения изоляции!) в одно из двух отверстий до упора.
• Опустите рычаг - контакт плотно зажимается автоматически.
• Не используйте один и тот же зажим для проводов разного сечения - это вызывает перегрев.

Инструменты не требуются. Соединение проверяется визуально через прозрачный корпус.

Безопасность и стандарты

Клемма СМК 221-412 соответствует требованиям к безопасному соединению проводов в бытовых и промышленных электроустановках. Произведена из самозатухающего пластика, устойчивого к механическим нагрузкам и перепадам температур. Несмотря на отсутствие указания IP-класса, не предназначена для открытого монтажа во влажных или пыльных условиях вне корпуса.

Преимущества

• Рычаг обеспечивает быстрый и надёжный зажим без отвёртки.
• Прозрачный корпус позволяет видеть состояние провода и контактного зажима.
• Два зажима в одном устройстве экономят место в щите.
• Антивандальная упаковка предотвращает повреждение и потери при перевозке.
• Поддерживает многоразовое использование - провода можно менять без замены клеммы.

Ограничения применения

• Не допускается подключение алюминиевых, медно-алюминиевых или других немедных проводов.
• Запрещено подсоединять два провода разного сечения в один зажим - риск перегрева и выхода из строя.
• Не предназначен для работы при температурах выше +40 C или влажности свыше 60 % без защиты.
• Не рассчитана на постоянную вибрацию или ударные нагрузки - применяйте в стационарных устройствах.
• Не следует использовать в качестве основного коммутационного элемента - только для соединений.

Примеры использования

• Разводка освещения в распределительной коробке квартиры.
• Подключение датчиков и исполнительных механизмов на промышленном конвейере.
• Объединение проводов в силовом щите перед подключением автомата.
• Монтаж светильников и розеток в офисных помещениях.

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 0,2–4 мм2 - меньшие или большие значения не обеспечивают надёжного контакта.
• Если провод многожильный - слегка скрутите жилы перед вставкой, чтобы они не выпадали.
• При использовании в холодных условиях (+5…–40 C) дайте клемме адаптироваться к температуре перед первым зажимом - пластик становится менее эластичным.
• Не затягивайте рычаг руками слишком сильно - он работает автоматически; избыточное усилие не увеличивает надёжность.
• Храните в сухом месте - даже прозрачная упаковка не защищает от конденсата внутри.
