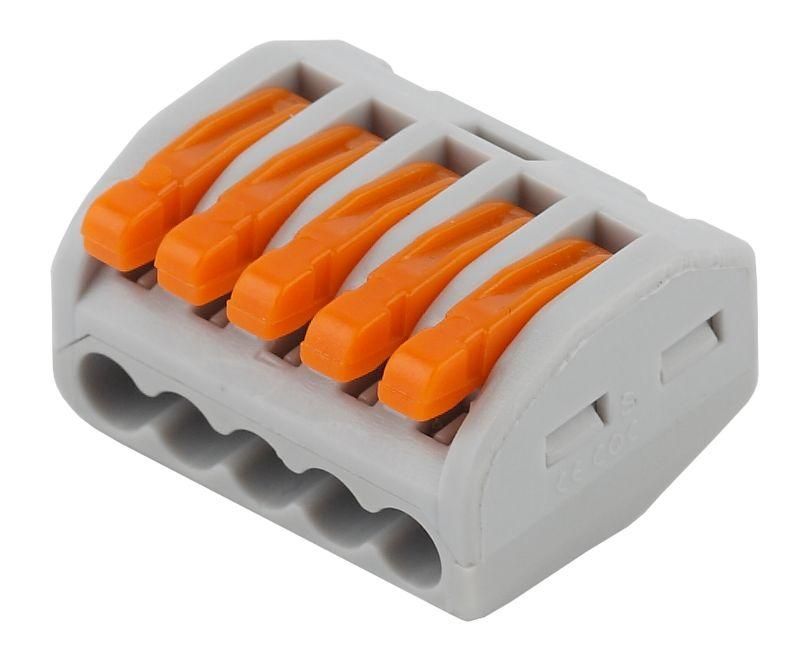

Клемма строительно-монтажная СМК 415 с рычагом 5-проводная 0.08-2.5кв.мм (уп.20шт) ЭРА Б0057071

Клемма серия 415 с рычагом от бренда ЭРА (арт. б0057071) - это надёжный, многоразовый соединитель для медных проводов с площадью сечения от 0,08 до 2,5 мм2. Удобная система зажима с рычагом позволяет выполнять монтаж без инструментов, что особенно ценится при сборке распределительных щитов и подключении оборудования.

Назначение и область применения

Клемма серия 415 с рычагом используется для создания временных или постоянных электрических соединений между одножильными и многожильными медными проводами. Применяется в бытовых, промышленных и коммерческих системах: в распределительных щитках, на пультах управления, в оборудовании с частым обслуживанием, где требуется часто переподключать провода. Подходит для цепей переменного тока 50 Гц с напряжением до 400 В.

Технические характеристики

• Количество зажимов: 5
• Рабочее сечение провода: 0,08 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Тип проводника: одножильный, многожильный, гибкий
• Материал корпуса: самозатухающий пластик
• Цвет: светло-серый
• Зажим: плоско-пружинный механизм с рычагом

Совместимость и монтаж

Клемма серия 415 с рычагом совместима с любыми медными проводами, соответствующими заявленному сечению. Для установки:

1. Снимите изоляцию с провода точно по меткам на корпусе - недостаточно зачищённый провод не будет плотно зажат, слишком длинный - риск замыкания.
2. Поднимите рычаг до фиксированного верхнего положения.
3. Вставьте провод в нужное гнездо до упора.
4. Опустите рычаг до щелчка - он автоматически фиксирует провод.

Инструменты не нужны. Каждый зажим можно использовать многократно - достаточно поднять рычаг, вынуть провод и вставить новый.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, снижающего риск распространения горения при перегреве. Номинальное напряжение 400 В и ток 24 А обеспечивают безопасную работу в большинстве бытовых и промышленных сетей. Соответствует требованиям к электроизоляционным устройствам для внутренней установки. Сертификация по ГОСТ и IEC не указана - рекомендуется проверить документацию на соответствие местным нормам перед использованием в официальных объектах.

Преимущества

• Не требуют отвертки или другого инструмента - экономят время при монтаже и ремонте.
• Устойчивые к вибрации контакты благодаря пружинному механизму - подходят для станков и конвейеров.
• Можно переиспользовать десятки раз без потери качества соединения.
• Чёткая маркировка глубины зачистки предотвращает ошибки при подготовке проводов.
• Плотная компактная конструкция - легко помещается даже в маленьких распределительных коробках.

Ограничения применения

• Не алюминиевые или медно-алюминиевые провода - возможна оксидация и потеря контакта.
• Не рассчитаны на высокую частоту (>50 Гц) или импульсные нагрузки - используются только в сети 50 Гц.
• Не предназначены для открытой установки вне закрытых корпусов - не имеют защиты IP выше IP20.
• Не стоит применять в условиях повышенной влажности без дополнительной герметизации - материал не водоупорный.
• Максимальное сечение 2,5 мм2 - нельзя запихивать более толстые провода, даже если они кажутся “почти” подходящими.

Примеры использования

• Объединение нескольких выходов освещения в одном месте внутри распределительного щита.
• Подключение термореле, датчиков движения или кнопочных постов к контроллеру.
• Временные испытательные цепи на стенде - удобно менять провода без пайки.
• Аварийное подключение насосов или вентиляторов в ремонтных работах.
• Сборка модульных пультов управления на заводе - быстро меняются провода при тестировании.

Практические советы

• Перед первым использованием протестируйте один зажим - убедитесь, что провод не выпадает после опускания рычага.
• Не используйте силу при вставке - если провод не проходит до отметки, значит, зачищен слишком мало.
• При групповой установке в щитке соблюдайте интервал между соседними клеммами - чтобы не затруднить доступ к рычагам.
• Для многожильных проводов слегка скрутите жилы перед вводом - так контакт будет равномернее.
• Упаковка содержит 20 штук - хватает на несколько щитков; сохраняйте лишние в сухом месте - пластик чувствителен к длительному воздействию УФ-лучей.
