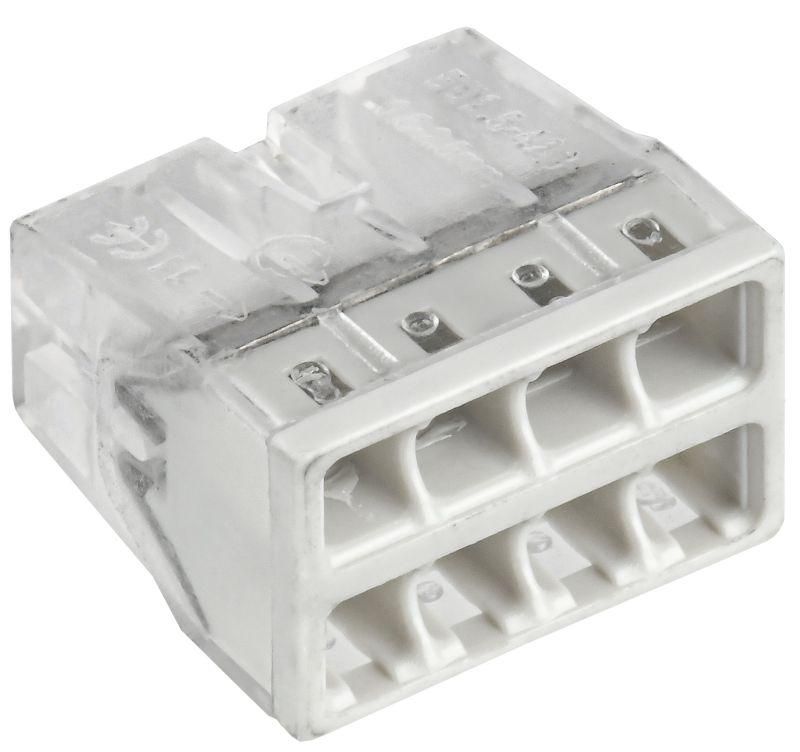

Клемма строительно-монтажная СМК 772-208 GENERICA - UKZ30-208-100-G IEK

Клемма строительно-монтажная СМК 772-208 от GENERICA - надёжное решение для быстрого соединения проводов без инструментов в распределительных коробках, щитах и на объектах строительства. Артикул ukz30-208-100-g соответствует серийному исполнению СМК 772, обеспечивая совместимость с популярными системами монтажа.

Назначение и область применения

Клемма строительно-монтажная СМК 772-208 используется для соединения одножильных и гибких проводников в электрических цепях переменного и постоянного тока. Применяется в жилых, коммерческих и промышленных объектах: в распределительных щитах, светильниках, розеточных группах, автоматических выключателях и других точках ответвления. Подходит для монтажа в условиях ограниченного доступа, где невозможно использовать обжимной инструмент.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 мм2 - подходит для стандартных медных и алюминиевых проводов в осветительных и силовых цепях
• Номинальный ток: 24 А - рассчитана на нагрузки до уровня обычной розетки или группы освещения
• Номинальное напряжение: 450 В - безопасна для использования в сети 220–380 В
• Количество зажимов: 8 - позволяет подключить до восьми проводов в одном корпусе
• Совместимость с проводниками: гибкие и одножильные - работает с медью и алюминием
• Цвет: серый - стандартизированная окраска для визуального отличия от других типов клемм
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма СМК 772-208 устанавливается в DIN-рейку стандартной ширины 35 мм. Монтаж выполняется вручную: провод вставляется в зажим до упора, фиксируется защёлкой без необходимости обжима, пайки или отвертки. Удаление провода возможно только путём разрушения механизма - клемма одноразовая. Для правильного подключения важно не перегружать каждый зажим более чем одним проводом сечением 2,5 мм2.

Безопасность и стандарты

Клемма СМК 772-208 соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Произведена компанией GENERICA, которая следует принципам совместимости с продукцией IEK. Напряжение 450 В и ток 24 А обеспечивают соответствие нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1 для устройств соединения.

Преимущества

• Не требует инструмента - экономит время при монтаже и ремонте
• Удобная компактная форма - занимает мало места в щите
• Поддерживает два материала проводов - медь и алюминий
• Чёткая визуальная фиксация - провод плотно защёлкивается, видно успешное подключение
• Стандартная серая окраска - легко идентифицируется среди других элементов

Ограничения применения

• Не предназначен для многократного подключения - после извлечения провода клемма теряет герметичность и прочность
• Не рекомендована для высокочастотных или импульсных цепей - оптимизирована для сетей 50 Гц
• Запрещено использование в условиях постоянного воздействия воды или агрессивных сред - IP-защита не указана, значит, не имеет защиты от влаги
• Не подходит для проводов сечением менее 0,5 мм2 или более 2,5 мм2 - риск плохого контакта или повреждения

Примеры использования

• Разводка освещения в квартире: подключение трёх люстр и двух выключателей через одну клемму
• Подключение розеточной группы в офисе: объединение входящего и выходящих проводов в распределительной коробке
• Монтаж временных электроустановок на стройплощадке: быстрая замена повреждённого участка без сварки
• Объединение алюминиевого и медного провода в старом доме - допустимо, но требуется соблюдение технологии

Практические советы

• Перед установкой зачистите провод на 8–10 мм - недостаточная длина снижает контакт
• Используйте только целые, не повреждённые клеммы - деформированные защёлки не обеспечивают надёжность
• Не смешивайте в одном зажиме несколько проводов - даже если они одного сечения
• Проверьте надёжность соединения легким потягиванием провода после монтажа
• Для долгосрочных проектов рассмотрите переход на многоразовые клеммы WAGO или болтовые соединения - СМК 772-208 лучше как временное или ремонтное решение
