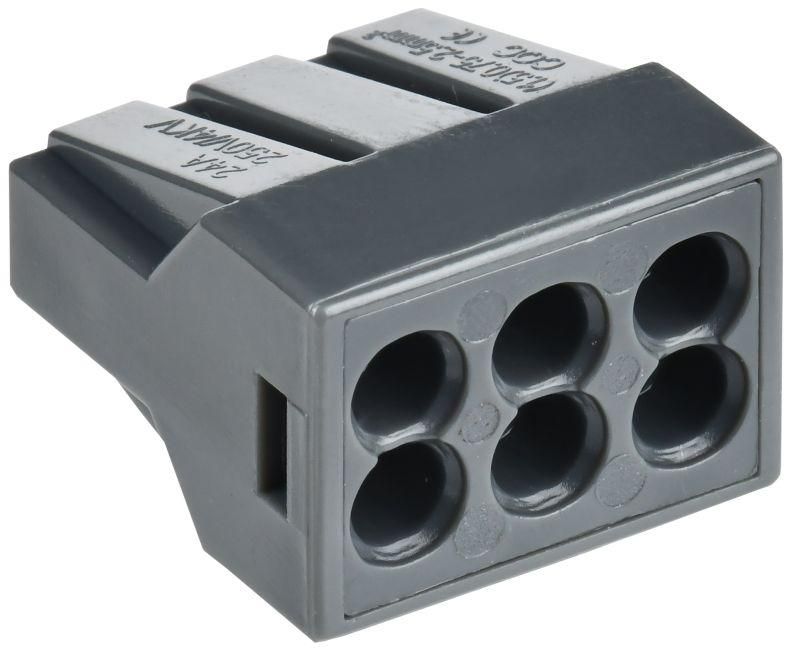

Клемма строительно-монтажная СМК 773-306 с пастой GENERICA - UKZ11-306-100-G IEK

Клемма строительно-монтажная СМК 773-306 с пастой - это одноразовое устройство для быстрого соединения проводников без инструментов, предназначенное для монтажа в распределительных коробках, щитах и на объектах строительства. Бренд GENERICA предлагает эту модель в серийном исполнении с пастой для надёжного контакта, артикул ukz11-306-100-g.

Назначение и область применения

Клемма СМК 773-306 с пастой используется для соединения одножильных и многожильных медных и алюминиевых проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, электрических шкафах, на стендах и в условиях временного монтажа. Применяется в жилых, коммерческих и промышленных объектах при необходимости быстрой сборки без пайки или обжима.

Технические характеристики

• Номинальный ток: 24 А - допустимая нагрузка при длительной работе без перегрева
• Номинальное напряжение: 400 В - безопасное использование в сетях до 400 В переменного тока
• Номинальное поперечное сечение провода: 2.5 мм2 - оптимальный диапазон для подключаемых жил
• Количество зажимов: 6 - позволяет подсоединить до шести проводников в одном корпусе
• Цвет: серый - стандартизированная окраска для визуального отличия от других типов клемм
• Срок службы: 5 лет - гарантийный срок работы при соблюдении условий эксплуатации
• С пастой - внутри контактной группы есть антикоррозийная смесь для улучшения проводимости и защиты от окисления

Совместимость и монтаж

Клемма СМК 773-306 с пастой совместима с медными и алюминиевыми проводниками. Для подключения достаточно вставить подготовленную жилу (без зачистки изоляции) до упора - механизм фиксируется автоматически. Инструмент не требуется. После вставки провод нельзя вынуть без повреждения клеммы - она одноразовая. Установка возможна в DIN-рейку или на поверхность с помощью крепёжных отверстий в корпусе.

Безопасность и стандарты

Произведена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Наличие пасты снижает риск нагрева на контакте, что соответствует нормам безопасности для слаботочных и силовых цепей. Не применяется в взрывоопасных средах или помещениях с повышенной влажностью вне герметичных корпусов.

Преимущества

• Не требует инструментов - экономит время при массовом монтаже
• Паста предотвращает окисление контактов - особенно важно при использовании алюминиевых проводов
• Устойчивость к вибрациям - прочная механическая фиксация жилы
• Закрытая конструкция - исключает случайное прикосновение к токоведущим частям после монтажа
• Подходит для смешанных соединений - можно подключать медные и алюминиевые провода в одной клемме

Ограничения применения

• Не подлежит демонтажу - после установки заменить или переустановить невозможно
• Рассчитана только на провода сечением 2.5 мм2 - более толстые или тонкие жилы не обеспечат надёжного контакта
• Не предназначена для открытой прокладки - должна находиться внутри корпуса, коробки или шкафа
• Срок службы ограничен 5 годами - не рекомендовано использовать в долгосрочных стационарных системах без плановой замены
• Не работает с гибкими многожильными проводами без предварительной запрессовки наконечника - возможен выход из строя механизма

Примеры использования

• Подключение освещения в квартире через распределительную коробку
• Сборка электрощита на стройплощадке перед сдачей объекта
• Объединение нескольких групп розеток в одном месте
• Временные подключения на объектах с высокой текучестью персонала
• Замена старых скруток на современный контакт в рамках модернизации электросети

Практические советы

• Перед вставкой провода удалите изоляцию на глубину 8–10 мм - слишком длинная зачищенная часть может вызвать замыкание между зажимами
• Используйте только провода сечением 2.5 мм2 - другие значения нарушают тепловой режим и снижают надёжность
• При подключении алюминиевых проводов проверьте, чтобы они были не повреждёнными - клемма не компенсирует плохую обработку жилы
• Не используйте в местах с постоянным воздействием воды или химических веществ - даже с пастой корпус не имеет IP-защиты
• Артикул ukz11-306-100-g от GENERICA совпадает по функциям с аналогами IEK - можно применять как взаимозаменяемый вариант при наличии в наличии
