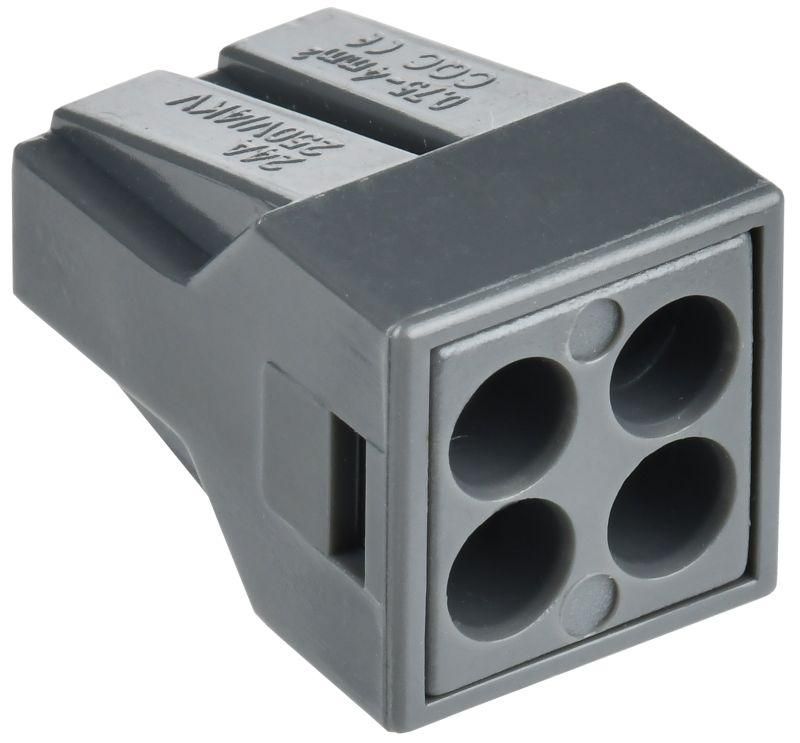

Клемма строительно-монтажная СМК 773-324 GENERICA - UKZ10-324-100-G IEK

Клемма строительно-монтажная СМК 773-324 от GENERICA - это быстрое и надёжное соединение проводов без инструментов, предназначенное для монтажа в распределительных коробках, щитах и на оборудовании. Артикул ukz10-324-100-g соответствует модели СМК 773-324, которая обеспечивает безопасное подключение до четырёх проводников сечением 2,5 мм2.

Назначение и область применения

Клемма строительно-монтажная СМК 773-324 используется для соединения однопроволочных, многожильных и гибких проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых шкафах, пультах управления, осветительных системах и на промышленном оборудовании. Применяется там, где требуется быстрая замена или подключение проводов без пайки, опрессовки или использования отверток.

Технические характеристики

• Тип изделия: клемма строительно-монтажная
• Номинальное поперечное сечение провода: 2,5 кв.мм - подходит для проводов с этим сечением, не более и не менее
• Количество контактов: 4 - позволяет подключить четыре провода в одном корпусе
• Номинальный ток: 24 А - максимальный допустимый ток при нормальных условиях эксплуатации
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного или постоянного тока
• Поддерживаемые типы проводников: однопроволочные, многожильные, гибкие - совместима с медными и алюминиевыми жилами
• Цвет: оранжевый - визуально отличает её от других клемм, упрощает идентификацию

Совместимость и монтаж

Клемма СМК 773-324 монтируется без инструментов: провод вставляется в контактную камеру до упора, фиксируется защёлкой. Для правильного подключения важно:

• Зачистить изоляцию на 8–10 мм - слишком длинная зачистка может вызвать замыкание между контактами
• Не перегибать жилу перед вводом - особенно важно для многожильных проводов, чтобы не повредить проводники
• Убедиться, что провод полностью вошёл - слышен характерный щелчок при фиксации

Клемма не требует затяжки винтов, но после монтажа рекомендуется проверить прочность соединения легким потягиванием провода.

Безопасность и стандарты

Клемма СМК 773-324 изготовлена из самозатухающего термопластика, устойчивого к нагреву. Соответствует требованиям безопасности для электроустановок до 400 В. Произведена компанией GENERICA, известной соблюдением технологических норм для комплектующих в сфере энергетики. Несмотря на соответствие базовым требованиям, сертификаты ГОСТ или IEC в описании не указаны - при использовании в ответственных объектах следует запросить документацию у поставщика.

Преимущества

• Быстрый монтаж - не нужен инструмент, экономит время при массовой сборке
• Стабильное соединение - механическая фиксация исключает ослабление контакта со временем
• Защита от случайного выдергивания - внутренний зажим удерживает провод даже при вибрациях
• Визуальный контроль - оранжевый цвет и прозрачная крышка позволяют видеть состояние жилы

Ограничения применения

• Клемма одноразовая - нельзя разбирать и переиспользовать; при демонтаже она разрушается
• Не подходит для проводов сечением меньше 1,5 мм2 или больше 4 мм2 - риск плохого контакта или перегрузки
• Не предназначена для работы в условиях повышенной влажности, открытых площадках или на улице - отсутствует защита IP
• Не рекомендуется для частой перестановки проводов - каждый монтаж требует новой клеммы

Примеры использования

• Распределительные коробки в квартирах и офисах - соединение групп освещения и розеток
• Щитовые помещения - коммутация автоматов, УЗО, счетчиков
• Промышленные станки - подключение датчиков, кнопок, световых сигнализаций
• Аварийное восстановление - временный ремонт проводки без сварки или пайки

Практические советы

• Выбирая клемму СМК 773-324, всегда проверяйте сечение провода - не используйте её для 1,5 мм2 или 4 мм2
• При работе с алюминием - осторожно зачищайте жилу, так как металл мягче меди и легко деформируется
• Не смешивайте медные и алюминиевые провода в одной клемме - возможна электрохимическая коррозия
• Для долговечности соединений лучше использовать эту клемму внутри закрытых щитов, а не на открытом воздухе
• Артикул ukz10-324-100-g - это тот же продукт, что и СМК 773-324 от GENERICA; при заказе ориентируйтесь на оба обозначения
