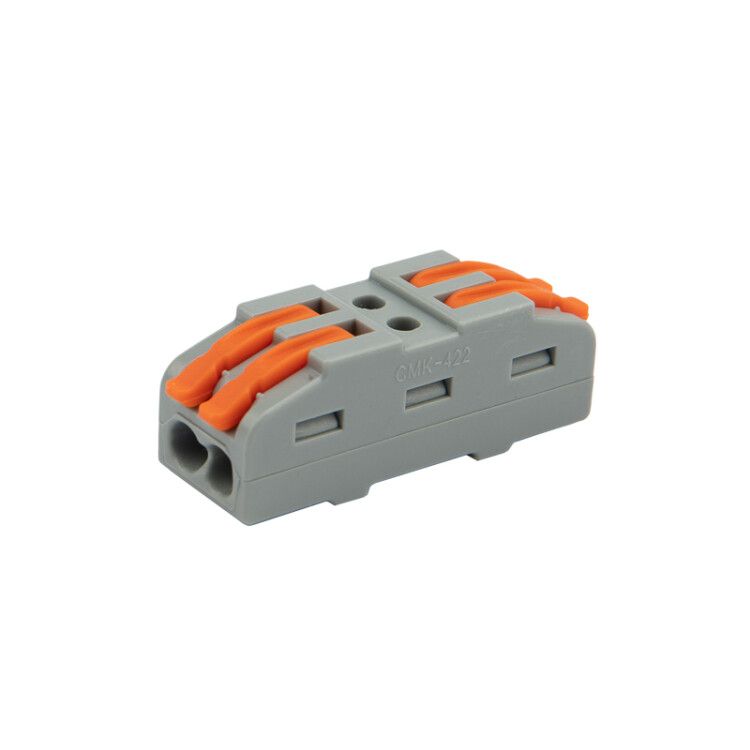

Клемма строительно-монтажная СМК проходная 222-422 2п 0.08-4кв.мм сер. (уп.5шт) Rexant 07-6263-2-05 MEET

Клемма СМК 222-422 проходная 2 полюса (0,08-4 мм2) серая (5 шт./уп.) от REXANT - надёжное решение для быстрого и безопасного соединения тонких медных проводников в распределительных коробках, пультах управления и силовых цепях. Эта модель сочетает простоту монтажа, возможность контроля целостности соединения и устойчивость к механическим нагрузкам.

Назначение и область применения

Клемма СМК 222-422 проходная 2 полюса (0,08-4 мм2) серая (5 шт./уп.) используется для создания постоянных электрических соединений между двумя участками цепи. Подходит для работы с медными одножильными и многожильными проводами малого сечения. Часто применяется в слаботочных системах: автоматика, сигнализация, управление оборудованием, панели управления, освещение, промышленные контроллеры. Благодаря проходной конструкции, проводники проходят через клемму без разрыва - идеально для последовательного соединения цепей.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 32 А
• Рабочее напряжение: до 400 В
• Сечение многожильного провода: 0,08–4 мм2
• Сечение одножильного провода: 0,08–2,5 мм2
• Тип проводника: многожильный / одножильный
• Материал корпуса: термостойкий пластик
• Цвет: светло-серый
• Покрытие контактов: без покрытия (медные контакты)
• Зажим: рычажный механизм с защелкой
• Количество входов: 4 (по два на каждый полюс - вход и выход)

Совместимость и монтаж

Клемма СМК 222-422 проходная 2 полюса (0,08-4 мм2) серая (5 шт./уп.) совместима с любыми медными проводами указанного сечения. Для монтажа:

• Защитите провод от повреждений - зачистите изоляцию на 6–8 мм.
• Поднимите рычаг, вставьте провод в соответствующий канал (вход или выход).
• Опустите рычаг до характерного щелчка - он фиксирует провод и обеспечивает плотный контакт.
• Не перегибайте провод внутри клеммы - это снижает срок службы соединения.
• Из-за проходной конструкции можно легко удлинить цепь, не разрывая её - один провод входит с одной стороны, выходит с другой.

Особенности конструкции

Клемма СМК 222-422 проходная 2 полюса (0,08-4 мм2) серая (5 шт./уп.) имеет технологическое отверстие на верхней части корпуса - позволяет проверить наличие напряжения без вскрытия соединения. Просто приложите щуп мультиметра к этому месту - контакт будет определён. Это особенно удобно при диагностике и обслуживании. Пластиковый корпус изолирует все металлические элементы, исключая риск замыкания. Механизм зажима рассчитан на многократное использование - не требует замены после нескольких операций.

Преимущества

• Удобный рычажный зажим - не нужен инструмент, достаточно пальцев.
• Проходная конструкция - минимизирует количество точек соединения в цепи.
• Возможность диагностики без демонтажа - экономит время при ремонте.
• Высокая механическая прочность - не деформируется при нормальных условиях эксплуатации.
• Стандартный шаг 5,08 мм - совместим с большинством DIN-рейок и креплений.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен оксидный налёт и потеря контакта.
• Не рекомендован для проводов сечением более 4 мм2 - риск перегрева и ослабления зажима.
• Не следует использовать в средах с высокой влажностью, химическими испарениями или агрессивной пылью - материал корпуса не имеет специальной защиты IP.
• Не подходит для частых вибраций или ударных нагрузок - лучше применять с дополнительным креплением.

Примеры использования

• Соединение проводов в распределительной коробке системы освещения.
• Объединение сигналов от датчиков в панель управления станком.
• Прокладка цепи питания между модулями PLC в автоматических линиях.
• Формирование последовательной цепи в системе аварийной сигнализации.

Практические советы

• Выбирайте клемму СМК 222-422 проходная 2 полюса (0,08-4 мм2) серая (5 шт./уп.) для проектов, где важна скорость сборки и доступ к диагностике - она сэкономит до 30% времени на обслуживание.
• Перед установкой проверьте сечение провода - даже небольшое превышение (например, 4,5 мм2) может вызвать нагрев и отказ.
• Если провод многожильный - используйте наконечник типа “папа” для лучшей фиксации, хотя это и не обязательно.
• Устанавливайте клеммы на DIN-рейку с интервалом не менее 5 мм друг от друга - обеспечьте воздушный зазор для теплоотвода.
• Артикулы 07-6263-2-05 и etm07-6263-2-05 - это одна и та же продукция REXANT; различаются лишь форматы кодирования поставщиков.
