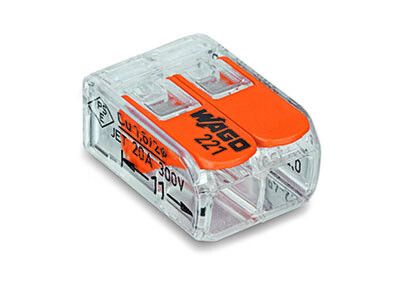

Клемма универсальная 2-проводная 0.14 - 4 мм.кв. (уп/100шт) | 221-412 WAGO

Клемма универсальная 2-проводная 0.2–4 мм2 с рычагами прозрачный корпус от WAGO (артикул 221-412) - компактное и надёжное решение для быстрого соединения одножильных, многожильных и гибких проводов в распределительных коробках, пультах управления и оборудовании с ограниченным пространством.

Назначение и область применения

Эта клемма используется для создания прочного и долговечного электрического контакта между двумя проводниками без пайки или опрессовки. Подходит для монтажа в слаботочных и силовых цепях: автоматика, освещение, системы безопасности, промышленные контроллеры, станки, конвейеры. Прозрачный корпус позволяет визуально контролировать состояние проводов и качество соединения.

Технические характеристики

• Количество зажимов: 2 (два входа для двух проводов)
• Поперечное сечение провода: 0,2 – 4 мм2 (поддерживает тонкие и толстые жилы)
• Тип проводника: одножильный, многожильный, гибкий (не требует зачистки до металла - можно вставлять с изоляцией)
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Импульсное напряжение: 4 кВ (высокая устойчивость к скачкам напряжения)
• Рабочий температурный диапазон: от -60 C до +105 C (работает в экстремальных условиях - от холодных складов до нагреваемых шкафов)
• Цвет корпуса: прозрачный (визуальный контроль соединения)
• Материал контактной части: медь (низкое переходное сопротивление, устойчивость к окислению)
• Размер: на 40% компактнее аналогичных клемм серии 222

Совместимость и монтаж

Клемма универсальная 2-проводная 0.2–4 мм2 с рычагами прозрачный корпус монтируется на кабель - не требует установки на DIN-рейку. Для подключения:

• Поднимите рычаг - он фиксируется в верхнем положении
• Вставьте подготовленный провод до упора (изоляция не срезается)
• Опустите рычаг - он сам плотно зажимает жилу

Не используйте инструменты для затяжки - рычаг обеспечивает нужное усилие автоматически. Клемма совместима с медными проводами любого типа, включая гибкие многожильные. Соединение не требует периодического обслуживания.

Особенности конструкции

На задней стенке клеммы есть специальное отверстие для щупов мультиметра - можно проверить целостность цепи, напряжение или сопротивление, не разъединяя провода. Это экономит время при диагностике и ремонте. Корпус выполнен из прозрачного полимера, устойчивого к механическим повреждениям и химическим воздействиям. Медная токоведущая часть покрыта антикоррозийным слоем - исключает окисление даже во влажной среде.

Преимущества

• Высокая скорость монтажа - соединение за 2–3 секунды без инструментов
• Надёжность контакта - не ослабевает со временем, не требует подтяжки
• Удобство диагностики - доступ к точке соединения через отверстие
• Компактность - занимает мало места в шкафах и коробках
• Широкий диапазон сечений - одна клемма заменяет несколько типов

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна коррозия и потеря контакта
• Не рекомендуется использовать в цепях с постоянными вибрациями без дополнительной фиксации (например, на движущихся частях машин)
• Запрещено перегружать - максимальный ток 32 А; превышение вызывает перегрев
• Не следует применять в открытой среде без защиты от прямого попадания воды - хотя IP-класс не указан, корпус не герметичен

Примеры использования

• Соединение фазного и нулевого проводов в распределительной коробке квартиры
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Объединение нескольких проводов в пульте управления станком
• Монтаж осветительных цепей в холодильных камерах (благодаря широкому диапазону температур)
• Ремонт и модернизация старой проводки - легко заменить скрутку на надёжную клемму

Практические советы

• Перед вводом провода убедитесь, что его сечение попадает в диапазон 0,2–4 мм2 - слишком тонкая жила может выскочить, слишком толстая - повредить механизм
• Для многожильных проводов не требуется зачищать все жилы - достаточно удалить изоляцию на 8–10 мм
• Если клемма будет установлена в шкафу с высокой вибрацией, закрепите её клеем или пластиковыми хомутами
• Проверяйте соединение мультиметром через отверстие сразу после монтажа - это предотвращает скрытые отказы
• Артикул 221-412 - идеален для замены устаревших клемм серии 222 там, где важна экономия места
