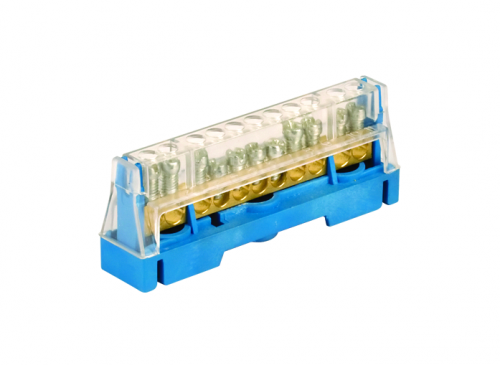

Клеммная колодка соединительная 1р 15х5,3мм. цвет синий | 5015N DKC ДКС

Клеммная колодка соединительная 1 полюс 15х5,3 мм цвет синий на DIN-рейку от DKC (ДКС), артикул 5015n, предназначена для надёжного соединения многожильных и одножильных проводов в щитах автоматики и энергетики. Изделие выполнено из латуни и поликарбоната, устойчиво к перегрузкам и механическим воздействиям.

Назначение и область применения

Клеммная колодка используется для создания точек соединения в электрических щитах - особенно там, где требуется объединить несколько проводов одной функциональной группы. Подходит для подключения нулевых и защитных заземляющих проводников (N/PE). Часто применяется в системах автоматизации, промышленном оборудовании, распределительных щитах и объектах ЖКХ. Может использоваться как самостоятельный элемент или как дополнительный полюс к распределительным блокам серии BD100xx и BD125xxx.

Технические характеристики

• Количество контактов: 15
• Номинальное напряжение: до 750 В
• Номинальный ток: 63 А
• Сечение провода: 16–25 мм2 (для медных жил)
• Тип присоединения: винтовое
• Материал контактов: латунь
• Материал корпуса: поликарбонат, прозрачный
• Цвет: синий
• Габариты: ширина 34 мм, высота 19 мм
• Рабочая температура: от -5 C до +85 C
• Класс воспламеняемости: V2 (самозатухающий материал)
• Способ монтажа: на DIN-рейку (35 мм)
• Положение подвода проводов: сбоку

Совместимость и монтаж

Клеммная колодка совместима со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается защёлкиванием - фиксация происходит двумя пластиковыми зацепами на основании. Для монтажа на плоскую поверхность предусмотрены два крепёжных отверстия по бокам. Винты изготовлены из оцинкованной стали - они прочнее обычных, снижают риск срыва резьбы при затяжке. Соединение проводов осуществляется через боковые входы, что позволяет легко организовать компактную маршрутизацию кабелей внутри щита. Прозрачный корпус даёт возможность визуально контролировать состояние контактов без вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу воспламеняемости V2 - при возгорании материал самотушится. Напряжение 750 В и ток 63 А обеспечивают безопасную работу в большинстве промышленных сетей переменного тока. Материалы корпуса и контактов не выделяют токсичных веществ при нагреве. Работает в условиях, допустимых для внутренних установок согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Увеличенная плотность контактов - 15 точек на одном модуле, экономит место в щите
• Прозрачная крышка - контроль состояния соединений без демонтажа
• Прочные оцинкованные винты - минимизация риска повреждения резьбы при обслуживании
• Стандартный шаг 5,3 мм - совместимость с другими элементами серии Quadro
• Синий цвет - стандартизированная маркировка для PE/N-проводников

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - возможен оксидный слой, снижающий контакт. Не рекомендуется использовать вне закрытых щитов при наличии постоянного воздействия воды, масла или химически активных сред. Температурный диапазон ограничен - не применять в условиях ниже -5 C или выше +85 C. Не следует использовать для подключения проводов меньше 16 мм2 - винтовые зажимы не обеспечат надёжного контакта.

Примеры использования

• Объединение всех защитных заземляющих проводов (PE) от оборудования в распределительном щите
• Подключение нулевых проводников (N) от нескольких автоматических выключателей
• Добавление дополнительных точек заземления к уже установленному блоку BD125xx
• Создание распределительной точки для кабелей на конвейере, насосной станции или станке с ЧПУ

Практические советы

• Перед монтажом проверьте сечение провода - оно должно точно попадать в диапазон 16–25 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу даже в оцинкованных винтах
• При групповой установке нескольких колодок оставляйте минимальный зазор 5 мм между ними для теплоотвода
• Для удобства обслуживания используйте метки на проводах - прозрачный корпус не заменяет маркировку
• Эта модель - часть серии Quadro; все элементы этой серии имеют одинаковый шаг и форму крепления, что упрощает сборку и замену
