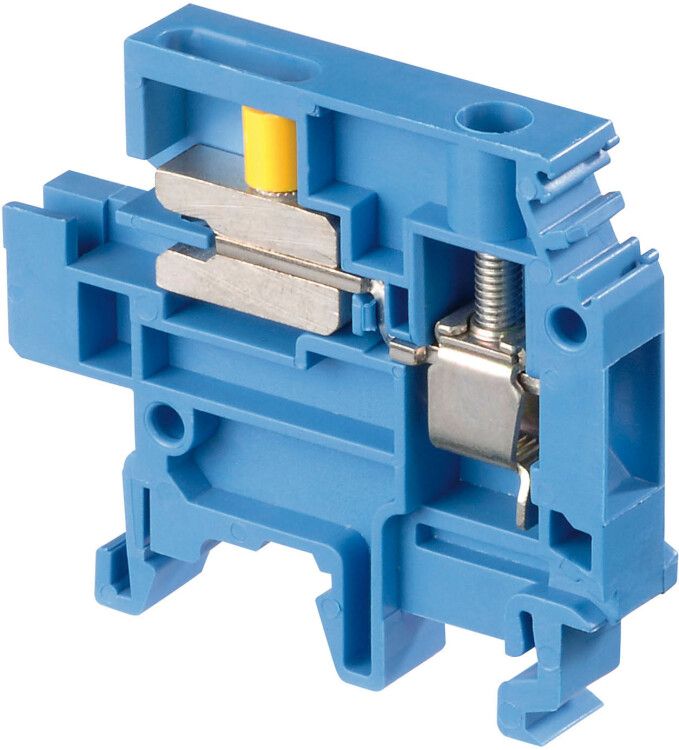

Клемма винтовая M6/8.NT 6мм.кв. - 1SNA125119R1400 ABB

Клемма винтовая M6/8.NT 6мм.кв. от ABB предназначена для надёжного и быстрого соединения проводов в распределительных щитах на DIN-рейке. Артикул 1sna125119r1400 обеспечивает устойчивый контакт при токах до 41 А и работает в широком диапазоне температур - от -40C до +110C.

Назначение и область применения

Клемма винтовая M6/8.NT 6мм.кв. используется для создания разъёмных электрических соединений в силовых цепях. Подходит для монтажа в распределительных шкафах, автоматических выключателях, устройствах защиты, системах управления и промышленном оборудовании. Применяется там, где требуется частая проверка, замена или переподключение проводов - например, на входах питания, выходах контакторов или в цепях сигнализации.

Технические характеристики

• Тип соединения: винтовой - позволяет плотно фиксировать провод без специального инструмента
• Площадь сечения провода: от 0,5 до 10 мм2 - совместима с медными и многожильными проводами
• Номинальный ток: 41 А - рассчитана на нагрузки средней мощности
• Номинальное напряжение: 400 В - безопасна для сетей переменного тока до 400 В
• Количество зажимов на уровне: 2 - два отдельных контакта в одном модуле
• Ширина ячейки: 8 мм - соответствует стандартной DIN-рейке
• Высота: 48 мм - компактная форма для плотной укладки
• Рабочая температура: -40...+110 C - подходит для холодных и жарких помещений
• Материал корпуса: термопласт - устойчив к механическим повреждениям и нагреву
• Класс горючести: V2 - самозатухающий материал, снижает риск распространения пламени
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Положение подключения: сбоку - провода заходят параллельно корпусу, экономят место
• Требуется торцевая пластина: да - обязательна для герметизации и предотвращения случайного касания

Совместимость и монтаж

Клемма винтовая M6/8.NT 6мм.кв. устанавливается на стандартную DIN-рейку типа G (G-рейка). Монтаж осуществляется простым защёлкиванием - достаточно приложить усилие до характерного щелчка. Для правильной работы необходимо использовать торцевую пластину, которая закрывается после установки всех клемм в ряд. Это исключает доступ к токоведущим частям и соответствует требованиям безопасности. Каждый зажим имеет винт M6 - подходит стандартным отверткам с плоским или крестовым наконечником. Убедитесь, что сечение провода попадает в допустимый диапазон 0,5–10 мм2; слишком тонкий или толстый провод может вызвать плохой контакт или повреждение зажима.

Безопасность и стандарты

Изделие соответствует международным нормам для электроустановок. Класс горючести V2 гарантирует, что материал не поддерживает открытого пламени. Наличие требуемой торцевой пластины делает клемму безопасной при работе рядом с живыми частями. Работа при напряжении до 400 В и токе 41 А соответствует классу защиты IP20 - не предназначена для открытых или влажных сред. Не используйте в условиях постоянного воздействия воды, масла или химически активных веществ.

Преимущества

• Удобство обслуживания: винтовой зажим легко открывается и закрывается без инструментов высокого момента
• Экономия места: две точки соединения в одном 8-миллиметровом модуле позволяют компактно размещать много проводов
• Стабильность контакта: прочный винт M6 обеспечивает долговременную фиксацию даже при вибрациях
• Цветовая маркировка: синий корпус легко отличить от других типов клемм в щите
• Термостойкость: материал корпуса сохраняет форму и изоляционные свойства при экстремальных температурах

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Запрещено использование с проводами меньше 0,5 мм2 или больше 10 мм2 - возможен перегрев или потеря контакта
• Обязательно используйте торцевую пластину - без неё есть риск поражения током при прикосновении к боковой части
• Не предназначен для многократного демонтажа-монтажа более 5–7 раз - винты и зажимы изнашиваются
• Не рекомендуется для подключения алюминиевых проводов - только медные или медножильные

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в щитах
• Разводка сигналов от датчиков к контроллерам в промышленных линиях
• Соединение проводов в цепях управления двигателями, насосами, конвейерами
• Формирование групповых соединений в распределительных коробках
• Альтернатива гильзам и клеммным колодкам при необходимости частой диагностики

Практические советы

• Перед затяжкой винта удалите изоляцию с провода точно на длину, указанную в документации - не оставляйте лишнюю изоляцию внутри зажима
• Для многожильных проводов используйте наконечники - они предотвращают заплетание жил и обеспечивают лучший контакт
• При сборке нескольких клемм в ряд всегда устанавливайте торцевую пластину последней - она фиксирует всю секцию
• Проверяйте момент затяжки винта: переусиливать нельзя - можно сломать резьбу или деформировать зажим
• При использовании в вибрирующих системах периодически проверяйте затяжку винтов - особенно в первые 2–3 месяца эксплуатации
• Артикул 1sna125119r1400 совместим с другими изделиями ABB серии NT - можно комбинировать с аналогичными клеммами одного форм-фактора
