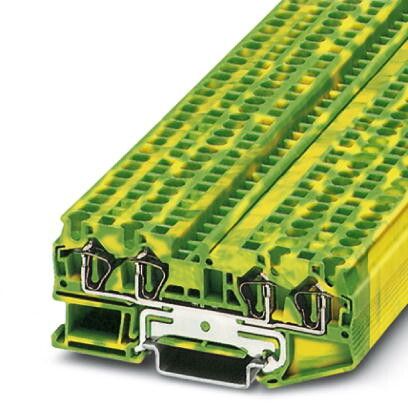

Клемма защитного провода ST 4-QUATTRO-PE | 3031461 Phoenix Contact

Клемма защитного провода ST 4-QUATTRO-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников в распределительных щитах и электроустановках. Артикул 3031461 обеспечивает простую фиксацию и долговечную работу в условиях промышленной эксплуатации.

Назначение и область применения

Клемма ST 4-QUATTRO-PE используется для подключения защитного проводника PE (заземления) в системах TN-S и TT. Применяется в силовых и управляющих цепях, где требуется надёжный контакт между оборудованием и контуром заземления. Подходит для установки в шкафах управления, на DIN-рейке, в промышленном оснащении — например, на станках, конвейерах, насосных станциях и автоматизированных линиях.

Технические характеристики

• Тип: клемма для защитного провода (PE)
• Количество полюсов: 4
• Максимальный ток: 50 А
• Рабочее напряжение: до 690 В переменного тока
• Сечение провода: 0,5–6 мм² (медный жилой провод)
• Фиксация: винтовой зажим
• Материал контакта: медная сплавная лента с никелированием
• Изолятор: самозатухающий полиамид PA 6.6 (UL94 V-0)
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм
• Цвет изолятора: белый

Совместимость и монтаж

Клемма ST 4-QUATTRO-PE совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке — дополнительные крепления не требуются. Каждый из четырёх входов рассчитан на один провод. Перед затяжкой винта зачистите жилу на 8–10 мм, убедитесь, что нет повреждений изоляции. Усилие затяжки — 0,5 Н·м; перетягивать нельзя — риск деформации контакта.

Безопасность и стандарты

ST 4-QUATTRO-PE соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы изолятора сертифицированы по UL94 V-0 — устойчивы к возгоранию. Произведено в соответствии с европейскими нормами безопасности для электротехнических компонентов.

Преимущества

• Чёткая разметка на корпусе позволяет легко определить номер каждого контакта — удобно при обслуживании и диагностике.
• Никелирование контактов снижает окисление и продлевает срок службы в агрессивных средах.
• Высокая плотность: четыре канала в одном модуле экономят место в шкафу.
• Зажим с двойным усилием — надёжно удерживает провод даже при вибрациях.

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников — возможен выход из строя при плохом контакте.
• Не использовать в условиях постоянного воздействия воды, масла или химических реагентов — степень защиты IP20 не обеспечивает герметичность.
• Не рекомендовано применение в цепях выше 690 В или с током более 50 А — риск перегрева и повреждения.

Примеры использования

• Подключение корпусов частотных преобразователей к шине заземления в промышленном щите.
• Объединение защитных проводов от нескольких двигателей в одной точке заземления.
• Сборка распределительной системы на заводе — замена старых перемычек на унифицированную клемму.

Практические советы

• Перед установкой проверьте соответствие сечения провода — слишком толстые жилы не войдут, слишком тонкие могут вывалиться при вибрации.
• Для многожильных проводов используйте наконечники типа “штырь” или “трубчатый”, запрессованные кримпером.
• При групповой установке нескольких таких клемм оставляйте минимум 5 мм свободного пространства между ними — для доступа отвертки и теплоотвода.
• Артикул 3031461 — это часть серии QUATTRO от Phoenix Contact. Все элементы этой серии взаимозаменяемы по форме и креплению — можно комбинировать с другими клеммами серии.
