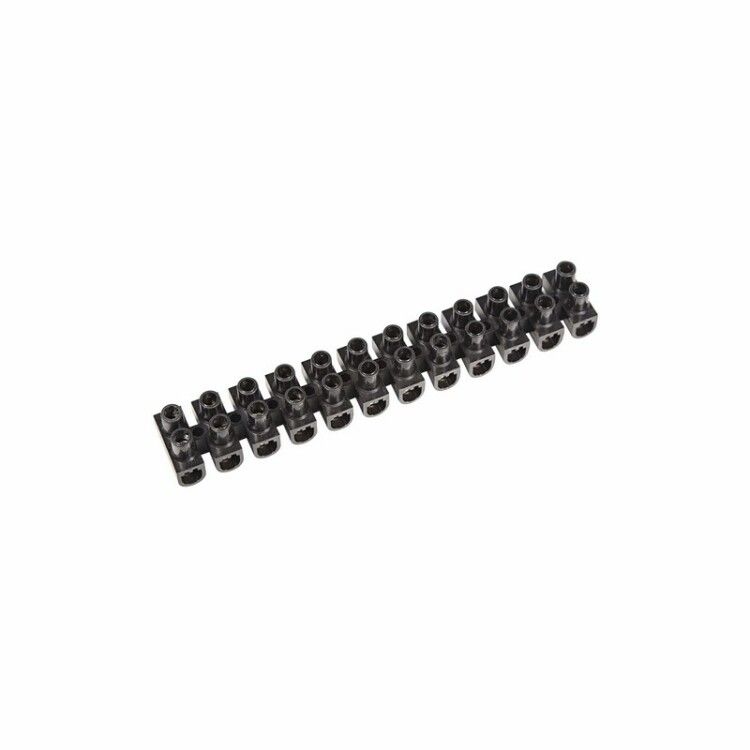

Клеммная колодка винтовая KВ-6 (2,5-6 мм²), ток 6 A, полипропилен черный (ЗВИ) | 07-5006-2 REXANT MEET

Клеммная колодка винтовая КВ-6 от REXANT — компактное устройство для надежного и изолированного соединения проводов сечением 2,5–6 мм² при токе до 6 А. Подходит для внутренней электромонтажной работы в щитах, пультах управления и распределительных коробках.

Назначение и область применения

Клеммная колодка винтовая КВ-6 используется для создания проходных соединений между одножильными и многожильными проводниками. Применяется в слаботочных и силовых цепях постоянного и переменного тока до 400 В. Часто встречается в системах автоматизации, освещения, бытовой техники, промышленном оборудовании и распределительных шкафах.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Сечение проводников: 2,5–6 мм²
• Количество контактов: 12
• Зажимов на полюс: 2 (по два входа на каждый контакт)
• Тип соединения: винтовое
• Материал корпуса: термопласт (полипропилен)
• Цвет: черный
• Рабочая температура: от -10 °C до +95 °C
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Положение подключения: боковое
• Габариты: 9,5 × 15 × 0 мм (высота и ширина указаны, толщина отсутствует — учитывать при компоновке)

Совместимость и монтаж

Клеммная колодка винтовая КВ-6 монтируется без специальных креплений — её можно закрепить на плоской поверхности саморезами или использовать с DIN-рейкой через адаптер (не входит в комплект). Для подключения зачищайте провод на 8–10 мм, вставляйте в зажим и затягивайте винт до упора — перетягивать нельзя, чтобы не повредить медную часть. Убедитесь, что провод не имеет оголённых частей вне зажима. Все 12 контактов изолированы друг от друга, поэтому возможна коммутация фаз, нулей и заземления в одной колодке без риска замыкания.

Безопасность и стандарты

Клеммная колодка винтовая КВ-6 соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса — полипропилен — не поддерживает горение и устойчив к механическим воздействиям. Отсутствие сертификата IP не позволяет применять изделие во влажных средах или на улице. Напряжение 400 В допускает использование в сетях 230/400 В трёхфазного переменного тока.

Преимущества

• Высокая плотность контактов: 12 точек соединения в минимальном габарите
• Удобное боковое расположение проводов — экономит место внутри шкафа
• Стандартное сечение 2,5–6 мм² покрывает большинство бытовых и промышленных задач
• Термостойкий полипропилен выдерживает нагрев от оборудования и высокую окружающую температуру
• Надёжное винтовое соединение снижает риск ослабления контакта при вибрации

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в условиях повышенной запылённости — отсутствует защита IP
• Максимальный ток 6 А исключает применение в мощных нагрузках (например, электрокотлы, насосы >1,5 кВт)
• Нельзя использовать с проводами меньше 2,5 мм² — они будут плохо зажиматься и выпадать
• Толщина корпуса указана как 0 мм — вероятно, опечатка; реальная толщина должна быть около 10–15 мм, проверьте физический образец перед заказом
• Не рассчитана на частые демонтажи — многократное затягивание винтов снижает долговечность контактов

Примеры использования

• Подключение светильников в распределительной коробке
• Объединение выходов датчиков в системе автоматики
• Разводка нулевых и заземляющих проводов в щитовой
• Соединение проводов от терморегулятора и теплого пола
• Переход с многожильного провода на одножильный в панелях управления

Практические советы

• Выбирайте KВ-6 от REXANT, когда нужна компактная, недорогая и надёжная колодка для стационарной установки
• Проверяйте посадочные размеры — габариты 9,5×15 мм позволяют размещать несколько таких колодок рядом, но учтите свободное пространство вокруг для доступа к винтам
• Для многожильных проводов используйте наконечники типа НШВИ — так соединение будет прочнее и не окисляться
• После монтажа потяните за каждый провод — он не должен выскальзывать
• Артикулы 07-5006-2 и etm07-5006-2 — это один и тот же продукт, различаются только форматы кодирования
