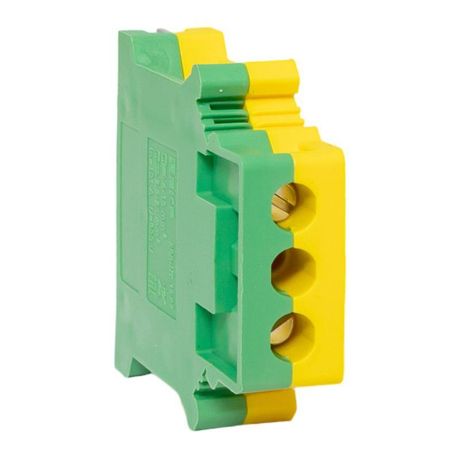

Клеммная колодка винтовая 16 UT земля| scr-ut-16-pe | EKF

Клеммная колодка винтовая 16 UT земля от EKF - это надежный элемент для заземления в электрических щитах, предназначенный для соединения проводников сечением до 16 мм2. Артикул scr-ut-16-pe обеспечивает простую установку на DIN-рейку и долговечную работу в условиях промышленного оборудования.

Назначение и область применения

Клеммная колодка винтовая 16 UT земля используется для организации заземляющих контуров в распределительных щитах. Подходит для подключения медных и алюминиевых проводов в системах TN-S, TT, IT. Применяется в промышленном оборудовании, автоматике, станках, конвейерах, а также в жилых и коммерческих объектах при монтаже электроустановок.

Технические характеристики

• Максимальное сечение провода: 16 мм2
• Рабочее напряжение: до 800 В переменного тока
• Частота: 50 Гц
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к перегреву, не трескается и не высыхает
• Тип крепления: винтовой зажим
• Установка: на DIN-рейку 35 мм
• Цвет: черный (стандарт для заземляющих контактов)

Совместимость и монтаж

Клеммная колодка винтовая 16 UT земля совместима со всеми типами DIN-реек согласно стандарту EN 60715. Для монтажа достаточно защелкнуть ее на рейку до характерного щелчка. Зажим провода выполняется обычным отверткой - затягивайте винт до плотного контакта, не переусердствуя, чтобы не повредить контактную площадку. Убедитесь, что зачищенная часть провода полностью помещается в гнездо - оптимальная длина - 8–10 мм.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям UL94 V-0 по классификации горючести. Соответствует нормам IEC 60947-7-1 для компонентов распределительных устройств. Цветовая маркировка (черный) соответствует ГОСТ Р 50462 - указывает на заземляющий проводник.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и ударные нагрузки
• Стабильный контакт даже при многократных демонтажах
• Не требует специальных инструментов - работает любой отверткой
• Запатентованная форма зажима снижает риск ослабления соединения со временем
• Подходит для одновременного подключения нескольких проводов одного сечения

Ограничения применения

• Не предназначен для работы с токами выше 100 А - проверяйте допустимый ток в вашей цепи
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или высоких температур свыше +105 C
• Не подходит для подключения многожильных проводов без наконечников - используйте кабельные наконечники типа НШВИ
• Не применяется в цепях постоянного тока с напряжением более 600 В

Примеры использования

• Объединение всех PE-проводов в этажном щите перед подключением к главному заземляющему шине
• Заземление металлических корпусов насосов, вентиляторов и станков
• Создание распределительной точки заземления в пультах управления
• Подключение экранов кабелей в слаботочных системах (например, сигнализация, связь)

Практические советы

• Перед монтажом всегда зачищайте провод до металлического блеска - оксиды нарушают контакт
• Для многожильных проводов обязательно используйте наконечники - они предотвращают заплетание и обеспечивают равномерное давление
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в вибрационных средах
• Не смешивайте в одной колодке провода разного сечения - это снижает надежность
• Артикул scr-ut-16-pe легко заменяем - аналогичные модели других брендов имеют другие габариты, поэтому лучше сохранять оригинальный продукт EKF серии UT
