Клеммная заглушка 3 пол. ITL23,TS250 | 64621172016 Lsis

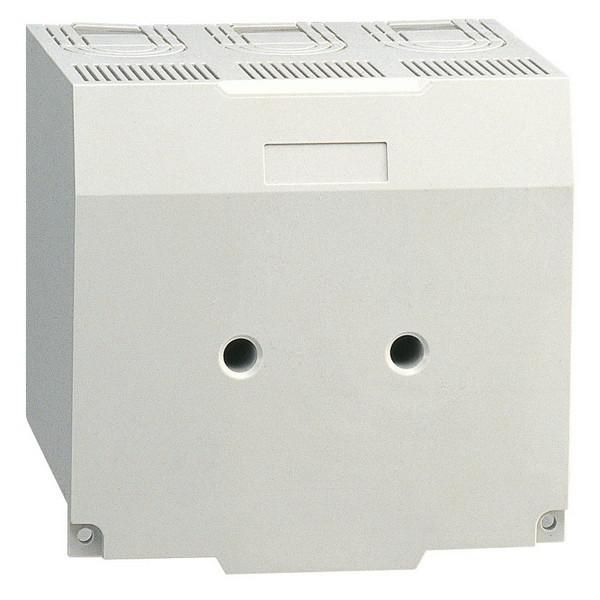

Заглушка клеммная 3 полюсная ITL23 TS250 от LS Electric предназначена для изоляции и защиты токоведущих контактов на клеммниках серии TS250. Эта модель - высокая (ITL), что означает её совместимость с устройствами, где провода подключаются спереди. Артикул 64621172016 соответствует именно этой версии заглушки.

Назначение и область применения

Заглушка клеммная 3 полюсная ITL23 TS250 защищает открытые клеммы от случайного прикосновения, предотвращает короткие замыкания между фазами и снижает риск поражения электрическим током. Применяется исключительно на клеммниках серии TS250 от LS Electric / LSIS, где провода подводятся спереди. Подходит для установки в распределительных щитах, на пультах управления, в силовых цепях автоматизации.

Технические характеристики

• Тип: заглушка клеммная, 3 полюса
• Модель: ITL23 - высокая исполнение, для переднего подключения
• Совместима с: клеммниками TS250
• Степень защиты: IP20 - защита от прикосновений пальцами и твердыми предметами >12 мм, не защищена от воды
• Материал: самозатухающий термопластик (UL94 V-0)

Совместимость и монтаж

Заглушка 3 полюсная ITL23 TS250 устанавливается только на клеммники серии TS250 с передним подключением. Она не подходит для моделей ITS - они имеют другую форму и расположение клемм. Монтаж осуществляется простым нажатием до щелчка: заглушка плотно фиксируется на корпусе клеммника без инструментов. Убедитесь, что клеммник полностью освобожден от проводов перед установкой заглушки - перегрузка или неполное соединение могут повредить фиксаторы.

Безопасность и стандарты

Заглушка выполнена из материала, соответствующего норме UL94 V-0 - она не поддерживает горение. Соответствует требованиям безопасности IEC 60947-7-1 для изолирующих элементов клеммных систем. Обеспечивает защиту от прямого прикосновения к токоведущим частям, что важно для соблюдения требований OSHA и ГОСТ Р 50030.5.1.

Преимущества

• Удобная фиксация без болтов - монтируется одной рукой
• Чёткая визуальная идентификация: форма и надпись “ITL” сразу указывают тип подключения
• Защита от пыли и посторонних предметов благодаря жесткой конструкции
• Не деформируется при температуре до +80C

Ограничения применения

• Не применяется на клеммниках с задним подключением - используйте ITS вместо ITL
• Не предназначена для работы во влажной среде - IP20 не защищает от брызг и влаги
• Не рекомендуется использовать на клеммах с напряжением выше 1000 В переменного тока
• Не подходит для клеммников других серий (например, TS100, TS350)

Примеры использования

Заглушка 3 полюсная ITL23 TS250 используется в:

• Щитах управления промышленными станками с трехфазным питанием
• Распределительных шкафах на конвейерах и линиях автоматизации
• Аппаратах коммунального и энергетического оборудования, где требуется безопасная изоляция клемм после обслуживания

Практические советы

• Перед установкой проверьте, что клеммник действительно относится к серии TS250 - отличить можно по форме и шагу клемм (5,08 мм)
• Если вы видите на клеммнике маркировку “ITL”, значит, нужна именно эта заглушка - ITL23 TS250
• Не пытайтесь насильно вставить ITL23 в ITS-клеммник - это сломает фиксаторы
• Для многократного демонтажа выбирайте оригинальные заглушки - аналоги часто хуже держатся
• Храните запасные заглушки в сухом месте - даже при IP20 длительное воздействие влаги может вызвать старение пластика
