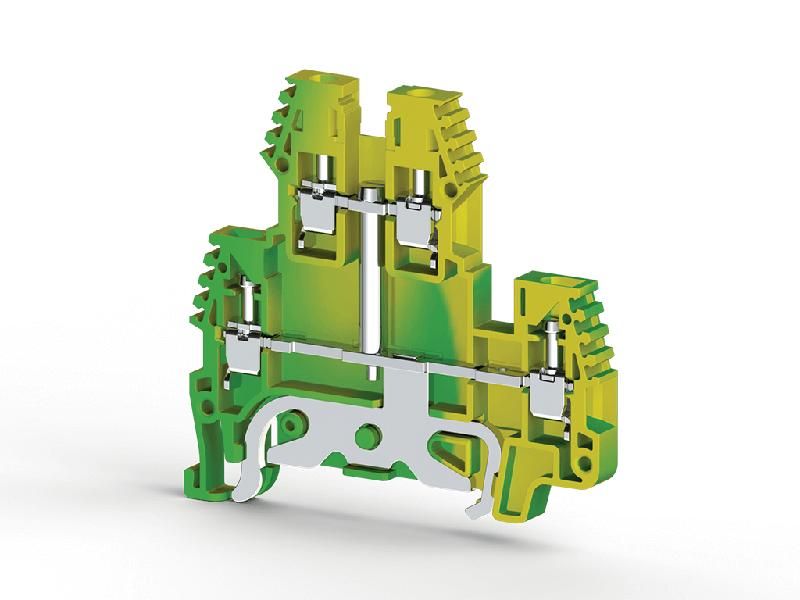

Клеммник 2-х ярусный с внутр. перемычкой конт. на землю 2.5кв.мм (земля) PIK 2.5NT Klemsan 336560

Клеммник 2-х ярусный с внутренней перемычкой с контактом на землю 2.5 кв.мм (земля) PIK 2.5NT от Klemsan предназначен для надёжного соединения проводов заземления в распределительных щитах. Его компактная двухуровневая конструкция с уже установленной перемычкой ускоряет монтаж и обеспечивает единый потенциал заземления.

Назначение и область применения

PIK 2.5NT используется исключительно для подключения проводников заземления (PE) сечением до 2,5 мм2. Подходит для установки в силовых и распределительных шкафах, где требуется организовать централизованную точку заземления. Применяется в системах TN-S и TN-C-S, например, в промышленном оборудовании, бытовых щитах, насосных станциях и системах освещения.

Технические характеристики

• Сечение провода: до 2,5 мм2
• Количество входов: 2 яруса - до 8 проводов на уровне (итого до 16)
• Материал контактов: медный сплав с никелевым покрытием
• Изолятор: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: жёлто-зелёный (стандарт для заземления)
• Внутренняя перемычка: постоянная, несъёмная, между всеми контактами одного уровня
• Заземляющий контакт: выведен отдельным выводом для подключения к шине PE

Совместимость и монтаж

PIK 2.5NT монтируется на DIN-рейку шириной 35 мм. Для фиксации используйте защёлки на основании корпуса - они легко заходят в рейку и фиксируются характерным щелчком. Каждый зажим открывается поворотом винта на 90°. Затягивайте винты моментом 0,4–0,5 Нм - перетягивание повредит изоляцию провода. Убедитесь, что зачищенная часть провода не длиннее 8 мм - иначе она выйдет за пределы контакта.

Безопасность и стандарты

Klemsan PIK 2.5NT соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Сертифицирован для работы в условиях температур от -25C до +70C. Жёлто-зелёная окраска и обозначение “PE” на корпусе соответствуют нормам безопасности для заземляющих элементов.

Преимущества

• Уже установленная внутренняя перемычка исключает необходимость самостоятельного соединения - снижает риск ошибки при монтаже
• Вынесенный отдельный заземляющий контакт позволяет легко подключить шину PE без дополнительных перемычек
• Двухуровневая конструкция экономит место в щите - вместо двух однорядных клеммников достаточно одного
• Никелированные контакты устойчивы к окислению, особенно важны в помещениях с повышенной влажностью

Ограничения применения

• Не предназначена для токов выше 20 А - не использовать в качестве рабочего нулевого проводника
• Подходит только для медных проводов - не совместима с алюминием
• Не допускается использование с многожильными проводами без наконечников - возможна потеря контакта
• Не рекомендуется применять вне закрытых щитов - отсутствует степень защиты IP

Примеры использования

• Объединение всех заземляющих проводов от металлических корпусов станков в одном месте
• Разводка заземления от главной шины PE к групповым автоматам в квартирном щите
• Подключение заземляющего провода от светильников, розеток и бронированных кабелей
• Центральная точка заземления в распределительных пунктах на объектах с высокими требованиями к ЭМИ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивать 1,5 и 2,5 мм2 в одном клеммнике нельзя
• Используйте наконечники типа “Ш” для многожильных проводов - это повысит надёжность контакта
• После затяжки всех винтов проведите контрольный осмотр: каждый провод должен плотно сидеть, без люфта
• PIK 2.5NT можно комбинировать с другими клеммниками Klemsan - например, рядом установить нулевой клеммник N 2.5NT для удобства обслуживания
• Не забудьте отметить на схеме щита наличие этого клеммника - он часто становится единственной точкой заземления всей группы устройств
