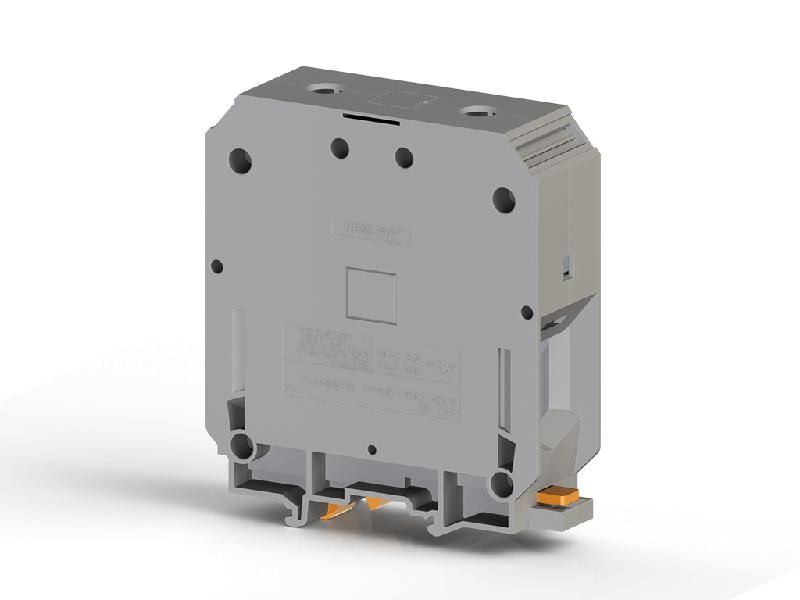

Клеммник на DIN-рейку 150кв.мм сер. AVK150 Klemsan 304350

Клеммник на DIN-рейку 150 кв.мм от Klemsan (арт. 304350) предназначен для надёжного соединения мощных проводников в распределительных щитах, особенно там, где требуется передача больших токов без перегрева.

Назначение и область применения

Этот клеммник используется для коммутации силовых цепей с высокой нагрузкой - например, вводных линий, шинопроводов, частотных преобразователей или крупных двигателей. Он фиксируется на стандартной DIN-рейке и обеспечивает механически прочное и электрически устойчивое соединение между многожильными или одножильными проводами сечением до 150 кв.мм.

Технические характеристики

• Максимальное сечение провода: 150 кв.мм
• Тип установки: на DIN-рейку (35 мм)
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий поликарбонат (UL94 V-0)
• Рабочее напряжение: до 800 В переменного тока
• Номинальный ток: зависит от температуры окружающей среды и числа установленных клеммников - см. документацию производителя
• Степень защиты: IP20 (защита от прикосновений и предметов >12 мм)

Совместимость и монтаж

Клеммник Klemsan 304350 совместим с любой стандартной DIN-рейкой типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть его на рейку - дополнительные крепления не требуются. Каждый зажим имеет два винта: один для фиксации провода, второй - для проверки затяжки. Перед подключением удалите изоляцию с провода на длину, соответствующую глубине контактного гнезда - обычно 15–20 мм. Не используйте инструменты с острыми кромками, чтобы не повредить внутренние поверхности зажима.

Безопасность и стандарты

Клеммник соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Материалы изоляции сертифицированы по UL94 V-0 - они не поддерживают горение. Применение в условиях повышенной влажности или открытых площадках не рекомендуется - степень защиты IP20 не предполагает защиту от брызг или пыли.

Преимущества

• Высокая теплопроводность медных контактов снижает риск перегрева при длительной работе на предельных токах
• Удобная форма корпуса позволяет легко доступ к винтам даже при плотном расположении клеммников
• Чёткая маркировка зажимов (L/N/PE) уменьшает вероятность ошибок при сборке
• Зажимы рассчитаны на многократную перезатяжку без потери качества контакта

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не допускается использование в местах с постоянным воздействием воды, масел или химически активных паров
• Не следует устанавливать более трёх таких клеммников рядом без достаточного воздушного зазора - это может вызвать перегрев
• Подходит только для стационарной установки; не рекомендован для мобильных или вибрационных систем

Примеры использования

• Вводной автоматический выключатель в промышленном щите
• Соединение выходов частотного преобразователя с двигателем мощностью свыше 75 кВт
• Распределение тока от главной шины к нескольким потребителям в цеховой сети
• Объединение нескольких кабелей в точке заземления (PE)

Практические советы

• Перед установкой проверьте, что сечение вашего провода точно соответствует 150 кв.мм - меньшие сечения могут плохо фиксироваться, а большие - просто не войдут
• Используйте момент затяжки, указанный в техдокументации Klemsan - переусердствовать с винтом опасно: можно сломать контакт или деформировать изолятор
• При групповой установке нескольких клеммников 304350 оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Для контроля состояния контакта периодически проверяйте температуру зажима инфракрасным термометром - нагрев выше 65 C требует внимания
• Артикул 304350 - единственный вариант в линейке Klemsan с таким большим сечением; аналоги других брендов могут отличаться по форме крепления или шагу зажимов
