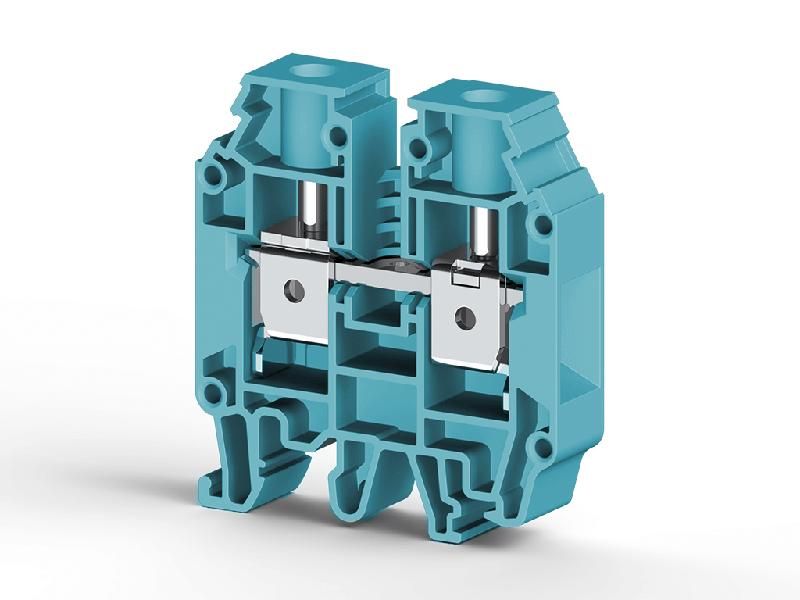

Клеммник на DIN-рейку 16кв.мм син. AVK16 RD Klemsan 304241

Клеммник на DIN-рейку 16 кв.мм синий от Klemsan - надёжный соединитель для проводов до 16 мм2, предназначенный для монтажа на стандартную DIN-рейку в распределительных щитах. Артикул 304241 подходит для слаботочных и силовых цепей в промышленной автоматике.

Назначение и область применения

Клеммник на DIN-рейку 16 кв.мм синий используется для создания разъёмных или постоянных электрических соединений между проводами. Применяется в щитах управления, системах автоматизации, освещения, вентиляции и других объектах, где требуется компактная и безопасная коммутация. Подходит для медных одножильных и многожильных проводов сечением до 16 мм2.

Технические характеристики

• Максимальное сечение провода: 16 мм2
• Цвет корпуса: синий
• Тип крепления: на DIN-рейку 35 мм
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 800 В переменного тока
• Рабочий ток: до 40 А (при температуре +40 C)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям)

Совместимость и монтаж

Клеммник на DIN-рейку 16 кв.мм синий устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть его на рейку - никаких инструментов не требуется. Каждый зажим открывается поворотом винта отверткой. После вставки провода винт затягивается до упора - проверьте надёжность соединения легким потягиванием жилы. Убедитесь, что изоляция снята на 8–10 мм, чтобы избежать плохого контакта.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности IEC/EN 60947-7-1. Корпус выполнен из материала, не поддерживающего горение (UL94 V-0), что снижает риск распространения пламени при перегреве. Напряжение и токовые параметры рассчитаны с запасом для длительной работы в условиях промышленной среды.

Преимущества

• Удобная цветовая маркировка: синий корпус позволяет легко отличить клеммник от аналогичных устройств другого цвета (например, серых или красных) в одном щите.
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленных условиях.
• Зажим с двойным контактным элементом обеспечивает стабильный контакт даже при колебаниях температуры.
• Не требует специальных инструментов для установки и обслуживания.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта.
• Не допускается использование в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от внешней среды.
• Не рекомендован для частого отключения и подключения - предназначен для стационарных соединений.
• Максимальная площадь сечения - 16 мм2; применение более толстых проводов приведёт к повреждению зажима.

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в щитовой.
• Разводка сигналов от датчиков к контроллерам PLC.
• Объединение нескольких проводов в одной точке перед подачей на нагрузку (например, светильники или насосы).
• Создание перемычек между соседними клеммами в распределительном шкафу.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - превышение 16 мм2 может деформировать зажим.
• Используйте отвертку с плоским лезвием подходящего размера - слишком маленькое лезвие не обеспечит достаточного усилия, слишком большое - рискуете повредить пластик.
• При групповом использовании нескольких клеммников на одной рейке оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода.
• Артикул 304241 совместим с другими изделиями серии Klemsan - можно использовать в связке с предохранителями, реле и модульными устройствами того же бренда.
• Для удобства обслуживания помечайте каждый клеммник этикеткой - особенно если он используется в многослойных схемах.
