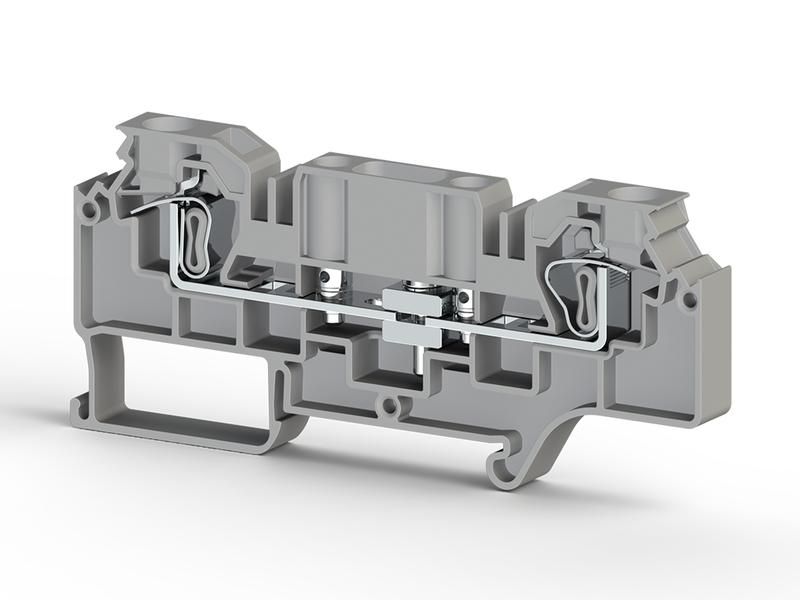

Клеммник пружинный измерительный с 2-мя тест.разъемами 6кв.мм сер. WGO 5 Klemsan 376190

Клеммник пружинный измерительный с двумя тестовыми разъёмами 6 кв.мм серии WGO 5 от Klemsan предназначен для надёжного соединения проводов сечением до 6 мм2 и быстрого доступа к токоведущим частям для измерений без разборки цепи.

Назначение и область применения

Этот клеммник используется там, где требуется одновременно надёжное соединение проводов и возможность проведения замеров напряжения или тока без отключения цепи. Подходит для установки в распределительных щитах, на пультах управления, в системах автоматизации и на оборудовании, требующем регулярной диагностики - например, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Максимальное сечение провода: 6 мм2
• Количество тестовых разъёмов: 2 (для подключения мультиметра или пробника)
• Тип зажима: пружинный (безвинтовой)
• Рабочее напряжение: до 400 В переменного тока
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Материал корпуса: самозатухающий полиамид PA66
• Цвет: прозрачный (позволяет визуально контролировать состояние контакта)

Совместимость и монтаж

Клеммник устанавливается на DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в зажим и слегка нажать на рычаг - контакт формируется за счёт пружины. Оба тестовых разъёма расположены сверху и совместимы с обычными щупами мультиметра. Установка занимает несколько секунд, демонтаж - аналогично. Клеммник не требует инструментов для подключения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Материалы корпуса имеют класс горючести UL94 V-0. Напряжение и ток рассчитаны с запасом для безопасной работы в типичных промышленных условиях. Не предназначено для использования во взрывоопасных средах.

Преимущества

• Отсутствие винтов - исключает перетягивание и ослабление контакта
• Два тестовых разъёма позволяют измерять напряжение на каждом выводе отдельно
• Прозрачный корпус даёт контроль за состоянием провода и возможным повреждением
• Высокая скорость монтажа снижает время простоя при обслуживании
• Устойчив к вибрациям - пружинный механизм сохраняет контакт даже при механических нагрузках

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна
• Запрещён монтаж в местах с постоянным воздействием химических растворителей или масел
• Не рекомендован для многожильных проводов без наконечников - возможно выдавливание жил
• Максимальная площадь сечения - 6 мм2; более толстые провода не войдут

Примеры использования

• Подключение датчиков температуры в щите управления - можно проверить сигнал без отсоединения провода
• Аварийные кнопки на конвейере - быстрая диагностика обрыва цепи
• Системы освещения с управлением по шине - удобно мерить напряжение на выходе модулей
• Обслуживание частотных преобразователей - измерение напряжения на входе/выходе без отключения питания

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать плотному контакту
• Для многожильных проводов используйте наконечники типа “штыревые” - они предотвращают деформацию жил
• Проверьте, что провод полностью вошёл в зажим - он должен фиксироваться с характерным щелчком
• Не используйте тестовые разъёмы для подключения нагрузки - они рассчитаны только на измерительные приборы с высоким входным сопротивлением
• При замене клеммника убедитесь, что питание отключено - хотя конструкция безопасна, работа под напряжением запрещена
