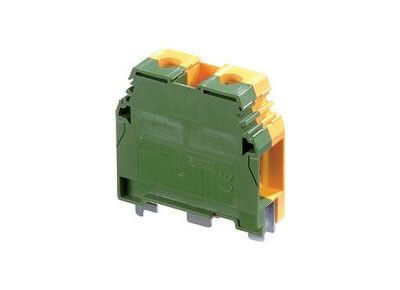

Клемма винтовая M35/16P Земля 35мм.кв - 1SNA165111R1400 ABB

Клемма винтовая M35/16.P 35 кв.мм заземление от ABB предназначена для надежного заземления проводов в распределительных щитах на DIN-рейке. Эта модель обеспечивает устойчивое соединение при высоких нагрузках и соответствует требованиям безопасности для систем заземления.

Назначение и область применения

Клемма винтовая M35/16.P 35 кв.мм заземление используется для создания постоянного и безопасного соединения между заземляющими проводниками и шиной заземления. Применяется в силовых щитах, распределительных устройствах, промышленном оборудовании и объектах с повышенными требованиями к защите от поражения током. Подходит для систем TN-S, TT и IT.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провод без повреждения жилы
• Поперечное сечение провода: 4,0–50,0 мм2 - совместима с медными и алюминиевыми проводами
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 1000 В переменного тока
• Рабочая температура: от –40 C до +110 C - стабильная работа в экстремальных условиях
• Ширина ячейки: 16 мм - занимает одну стандартную позицию на DIN-рейке
• Количество зажимов: два на один уровень - можно подключить два провода одновременно
• Высота: 54 мм - компактный форм-фактор для плотной укладки
• Цвет: желто-зеленый - стандартизированная цветовая маркировка для заземляющих проводников
• Материал корпуса: термопласт с классом воспламеняемости V2 - самозатухающий, устойчив к нагреву
• Способ монтажа: на DIN-рейку или G-рейку - быстрая установка без дополнительных креплений
• Позиция соединения: сбоку - удобный доступ для подключения даже в плотно укомплектованном щите
• Требуется торцевая пластина: да - для замыкания цепи заземления между соседними клеммами

Совместимость и монтаж

Клемма винтовая M35/16.P 35 кв.мм заземление устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется установка торцевой металлической пластины (не входит в комплект) - она обеспечивает гальваническую связь между несколькими клеммами, образуя единый заземляющий контур. Монтировать следует после предварительной подготовки проводов: зачистить изоляцию на 8–10 мм, удалить оксиды с алюминиевых жил. Крутящий момент затяжки винта - не более 1,2 Нм, чтобы не повредить контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Цветовое исполнение соответствует стандарту IEC 60445 для заземляющих проводников. Класс воспламеняемости V2 гарантирует самозатухание при воздействии открытого пламени. Устройство не содержит свинца и других запрещенных веществ согласно RoHS.

Преимущества

• Удобная боковая подводка проводов - снижает риск переплетения и упрощает обслуживание
• Два зажима на уровне - экономят место в щите, позволяют объединять несколько заземляющих проводов одной клеммой
• Стандартный цвет - сразу видно, что это заземление, исключает путаницу с фазными или нулевыми проводами
• Термостойкий корпус - сохраняет целостность даже при кратковременном перегреве
• Поддерживается серийным рядом ABB - легко найти аналогичные модели для расширения системы

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечника - требует применение кабельных наконечников типа “штырь” или “вилка” для проводов менее 10 мм2
• Требует обязательной установки торцевой пластины - без неё невозможно создать непрерывную заземляющую шину
• Не рекомендовано использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким средам
• Запрещено применять для защиты от импульсных перенапряжений - не является устройством защиты, только соединителем

Примеры использования

• Объединение заземляющих проводов от нескольких станков в одном цехе
• Подключение корпусов частотных преобразователей к общей шине заземления
• Формирование заземляющей шины в распределительном щите ЖКХ
• Соединение заземляющего провода от щита управления с основной заземляющей шиной

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод (более 50 мм2) не войдет, слишком тонкий (менее 4 мм2) может выпасть из зажима
• Используйте наконечники для многожильных проводов - они предотвращают ослабление контакта при вибрации
• При сборке нескольких клемм подряд обязательно используйте торцевую пластину - без неё система заземления будет разрывной
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно в условиях вибрации
• Артикул 1sna165111r1400 - совместим с другими изделиями серии ABB TE, поэтому заменить её можно на аналогичную модель из того же ряда
