КЛЕММНЫЙ БЛОК ДЛЯ ТЕП.РЕЛ. LRE01-E35 | LAEB1 Schneider Electric APC

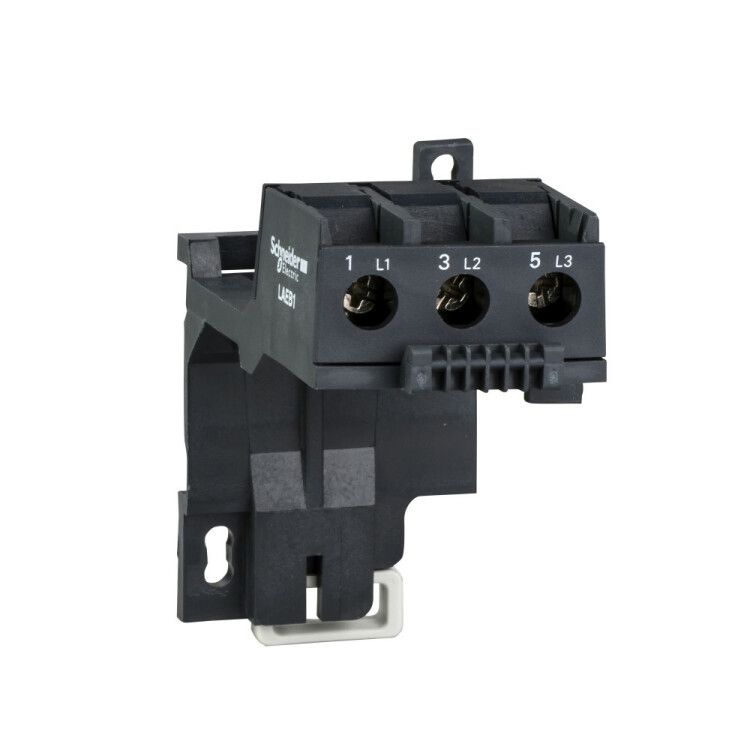

Блок клеммный для теплового реле LRE01-E35 от Schneider Electric - компонент для надёжного соединения проводов между тепловым реле и контактной группой, позволяет устанавливать реле LRE01 и LRE35 отдельно от контакторов LC1E, обеспечивая гибкую организацию цепей управления.

Назначение и область применения

Блок клеммный LRE01-E35 используется для физического и электрического соединения тепловых реле серии LRE01–LRE35 с контактными устройствами LC1E, когда требуется отделить реле от самого контактора. Это особенно полезно при модульной сборке щитов, где необходимо заменять или обслуживать реле без трогания контактора. Подходит для систем автоматизации на промышленных объектах: станках, конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Рабочее напряжение: 220 В
• Тип изделия: Цоколь (для установки на тепловое реле)
• Способ монтажа: На аппарат (фиксация непосредственно на корпусе реле)
• Тип крепления: Винтовое (надёжная фиксация проводов через зажимы)
• Количество нормально открытых контактов: 0 (не имеет собственных коммутирующих контактов - только соединительный элемент)

Совместимость и монтаж

Блок совместим исключительно с тепловыми реле LRE01 и LRE35 от Schneider Electric. Устанавливается путём защёлкивания на специальные направляющие на задней части реле - никаких дополнительных креплений не требует. После установки реле с блоком клеммным можно закрепить на DIN-рейке. Провода подключаются винтовыми зажимами - рекомендуется использовать жилы сечением до 2,5 мм2. Монтаж возможен только после полной выгрузки нагрузки из цепи.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-5-1 и IEC/EN 60947-3 для коммутационных устройств в цепях управления. Произведено в рамках серийной линейки EasyPact TVS, прошедшей испытания на долговечность, термостойкость и безопасность при перегрузках.

Преимущества

• Упрощает сервисное обслуживание - реле можно менять без демонтажа всей группы контакторов
• Экономит место в шкафу за счёт модульной компоновки
• Обеспечивает чёткую и предсказуемую схему подключения
• Поддерживается официальной технической документацией Schneider Electric

Ограничения применения

• Не работает с другими типами реле - только LRE01 и LRE35
• Не предназначен для работы с токами выше класса реле (макс. 9 А для LRE01, 35 А для LRE35)
• Не имеет защиты от внешних воздействий - не следует применять в условиях повышенной запылённости или влаги без дополнительного кожуха
• Не содержит собственных контактов - не может использоваться как самостоятельное коммутирующее устройство

Примеры использования

• Замена теплового реле на конвейере без отключения всего контактора
• Монтаж в распределительном щите с ограниченным пространством - реле установлено рядом, а не на одном основании с контактором
• Аварийные системы, где требуется быстрая диагностика и замена реле

Практические советы

• Перед установкой проверьте соответствие модели реле - LRE01-E35 подходит только для LRE01 и LRE35, другие модели не совместимы
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковую колодку
• Если реле будет работать в условиях высокой температуры, убедитесь, что вокруг него есть достаточная вентиляция - блок не имеет собственного теплоотвода
• Храните запасные блоки LRE01-E35 в оригинальной упаковке - они чувствительны к механическому давлению на защёлки
