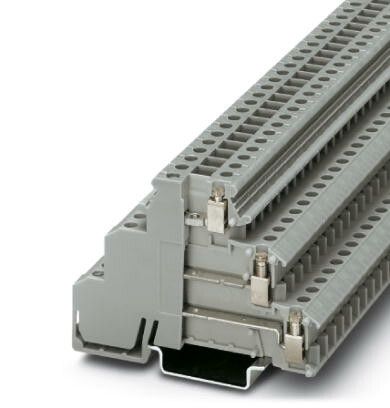

Клеммный модуль для подключения датчиков и исполнительных элементов DIKD 1,5 | 2715979 Phoenix Contact

Клеммный модуль для подключения датчиков и исполнительных элементов DIKD 1.5 от Phoenix Contact предназначен для надёжного и быстрого соединения проводов датчиков и исполнительных устройств в автоматизированных системах. Артикул 2715979 обеспечивает компактное решение для промышленной электроники без необходимости пайки.

Назначение и область применения

Клеммный модуль для подключения датчиков и исполнительных элементов DIKD 1.5 используется для подключения слаботочных сигналов от датчиков (например, концевых выключателей, фотоэлементов, термодатчиков) и исполнительных элементов (реле, клапаны, маломощные двигатели). Применяется в панелях управления, на станках, конвейерах, робототехнических комплексах и других объектах промышленной автоматизации.

Технические характеристики

• Рабочее напряжение: до 400 В переменного тока / 480 В постоянного тока
• Номинальный ток: 12 А
• Сечение провода: 0,2–1,5 мм2
• Тип зажима: винтовой, одноразовый
• Максимальная температура окружающей среды: +70 C
• Степень защиты: IP20
• Цвет корпуса: серый
• Количество контактов: 1

Совместимость и монтаж

Клеммный модуль для подключения датчиков и исполнительных элементов DIKD 1.5 устанавливается на DIN-рейку шириной 35 мм. Монтаж осуществляется защёлкиванием - достаточно плотно прижать модуль к рейке до характерного щелчка. Для подключения провода ослабьте винт, вставьте жилу на нужную глубину, затем затяните до упора. Не используйте инструменты с острыми кромками - можно повредить изоляцию внутри зажима.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Сертифицирован для работы в условиях промышленной электрической сети. Корпус выполнен из самозатухающего поликарбоната, что исключает распространение пламени при перегреве.

Преимущества

• Удобство замены: винтовой зажим позволяет легко менять провода без демонтажа всей системы
• Защита от случайного выпадения: фиксация на DIN-рейке устойчива к вибрациям
• Чёткая маркировка: доступна возможность нанесения этикеток для идентификации цепей
• Высокая механическая прочность корпуса

Ограничения применения

• Не предназначена для подключения многожильных проводов с опрессовкой - требуется зачистка жил до металлического блеска
• Запрещено использовать в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для силовых цепей выше 12 А - возможен перегрев и деформация контактной группы
• Не совместим с проводами сечением более 1,5 мм2 - риск плохого контакта и перегрева

Примеры использования

• Подключение датчика положения на линии сборки
• Присоединение реле управления насосом в системе охлаждения
• Соединение сигнала энкодера с контроллером PLC
• Фиксация проводов от концевых выключателей в шкафу управления

Практические советы

• Перед установкой всегда проверяйте сечение провода - даже небольшое превышение 1,5 мм2 снижает надёжность контакта
• При использовании гибких проводов зачищайте жилу точно на 8–10 мм - слишком длинная зачистка увеличивает риск замыкания между соседними клеммами
• После монтажа потяните за провод - он не должен свободно выходить из зажима
• Для частой замены оборудования рассмотрите использование переходных плат или распределительных клеммных колодок - DIKD 1.5 лучше применять как оконечный элемент
• Артикул 2715979 - единственный вариант в линейке DIKD с таким шагом и типом зажима; другие модели серии имеют другую конфигурацию
