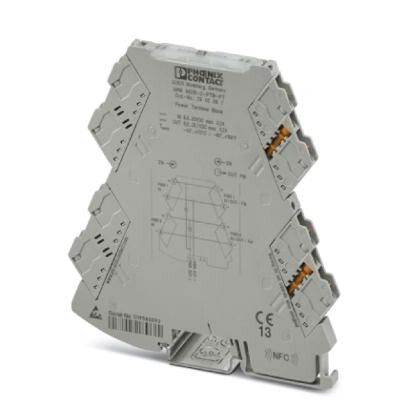

Клеммный модуль питания MINI MCR-2-PTB-PT | 2902067 Phoenix Contact

Клеммный модуль питания MINI MCR-2-PTB-PT от Phoenix Contact предназначен для распределения и коммутации напряжения питания в компактных системах автоматизации. Артикул 2902067 обеспечивает надёжное соединение проводов в шинной системе, что делает его удобным решением для сборки панелей управления.

Назначение и область применения

MINI MCR-2-PTB-PT используется для подключения и распределения постоянного тока (DC) в цепях питания устройств автоматизации. Подходит для установки на DIN-рейку в щитах управления, где требуется компактное и надёжное решение для передачи энергии к другим модулям - например, к реле, контроллерам, датчикам или I/O-модулям. Применяется в машиностроении, пищевой промышленности, логистике и других областях, где важна плотная упаковка компонентов.

Технические характеристики

• Тип: Клеммный модуль питания
• Производитель: Phoenix Contact
• Артикул: 2902067
• Напряжение: до 48 V DC (рабочее)
• Ток: до 5 A (на входе и выходе)
• Монтаж: на DIN-рейку 35 мм
• Количество контактов: 2 входа + 2 выхода (параллельное соединение)
• Сечение провода: 0,2–2,5 мм2 (гибкий и одножильный)
• Цвет корпуса: серый

Совместимость и монтаж

MINI MCR-2-PTB-PT совместим с другими модулями серии MINI MCR и легко интегрируется в системы с использованием шинок питания Phoenix Contact. Устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть модуль на рейке - фиксация механическая, без инструментов. Соединение проводов осуществляется зажимными клеммами с винтовым затягиванием. Максимальный момент затяжки - 0,5 Нм. Не требует внешнего питания - работает как пассивный распределитель.

Безопасность и стандарты

MINI MCR-2-PTB-PT соответствует требованиям EN 60947-7-1 и EN 61131-2. Обеспечивает изоляцию между входом и выходом, предотвращает случайное замыкание. Сертифицирован для работы в условиях промышленной среды с уровнем перенапряжений II.

Преимущества

• Компактный форм-фактор - занимает мало места на DIN-рейке
• Удобная параллельная схема: один вход питает два выхода
• Зажимы с двойной функцией: подходят как для гибких, так и для одножильных проводов
• Изготовлен из самозатухающего материала - повышена пожаробезопасность
• Поддерживает быстрый сервис - можно заменить без демонтажа всей цепи

Ограничения применения

• Не предназначено для переменного тока (AC) - только постоянный ток (DC)
• Максимальный ток 5 А - не подходит для мощных нагрузок выше этого значения
• Не имеет защиты от перегрузки или короткого замыкания - необходимо использовать внешние предохранители
• Работает только при температуре от –25 C до +60 C

Примеры использования

• Распределение 24 В DC от блока питания к нескольким PLC-модулям в одном шкафе
• Питание группы датчиков и реле на конвейере
• Объединение двух цепей питания в одной секции панели управления
• Замена старых перемычек на более надёжный и безопасный клеммный модуль

Практические советы

• Перед монтажом проверьте соответствие напряжения и тока вашей сети - превышение допустимых значений выведет модуль из строя
• Используйте провода сечением не менее 0,5 мм2 для долговременной работы при близком к максимальному току
• При подключении нескольких модулей MINI MCR-2-PTB-PT в ряд соблюдайте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Не используйте этот модуль как источник питания - он лишь распределяет энергию, полученную от внешнего БП
• Для обслуживания открутите винты клеммы только на 1/4 оборота - чтобы не сломать механизм
