Клеммы монтажные 71 143 NTC-AC-4 (100 шт/упак) |71143 |Navigator 17381

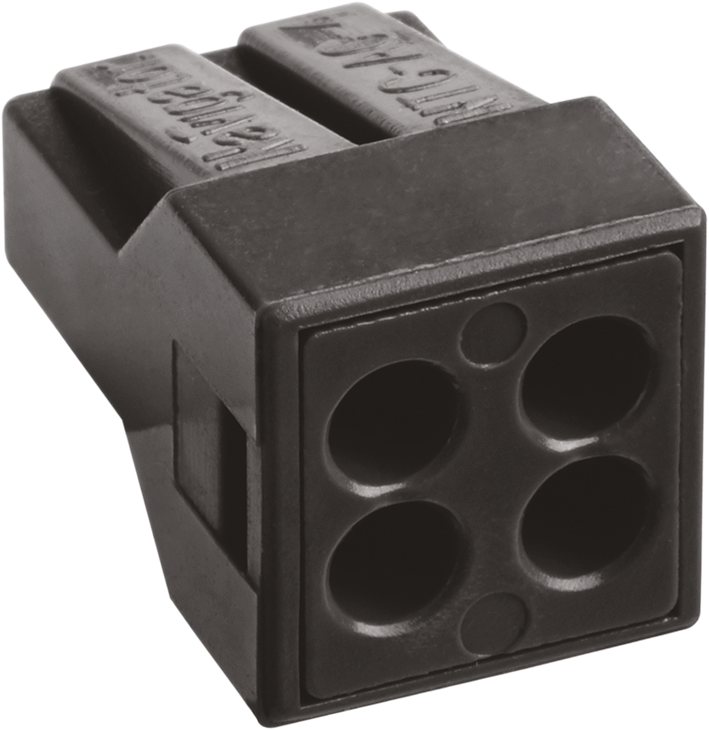

Клеммник монтажный 4х(0.5–2.5) NTC-AC-4 от бренда Navigator предназначен для надёжного и безопасного соединения проводов в электрических цепях переменного тока. Упаковка содержит 100 штук, что удобно для масштабных работ. Клеммник NTC-AC-4 отличается наличием антикоррозийной пасты внутри, обеспечивающей долговечность соединений даже при использовании алюминиевых проводов.

Назначение и область применения

Клеммник NTC-AC-4 используется для соединения одножильных и многожильных проводов с наконечниками-гильзами в цепях переменного тока частотой 50/60 Гц. Подходит для работы с медью и алюминием. Применяется в распределительных щитах, на оборудовании, в системах автоматизации, на конвейерах, в бытовых и промышленных установках, где требуется надёжное и долговечное соединение без сварки или пайки.

Технические характеристики

• Количество контактов: 4
• Поперечное сечение проводника: от 0,5 до 2,5 мм2
• Номинальное напряжение: 230 В (макс. до 380 В по заявке производителя)
• Номинальный ток: 24 А для медных проводов, 16 А для алюминиевых
• Способ монтажа: на кабель (зажимной механизм)
• Материал корпуса: термостойкий пластик
• Цвет: темно-серый
• Работает с гибкими проводами: да
• Частота: 50/60 Гц

Совместимость и монтаж

Клеммник NTC-AC-4 совместим с медными и алюминиевыми проводами, а также с многожильными проводами, оснащёнными втулочными наконечниками. Для монтажа необходимо:

• Зачистить конец провода на длину около 8–10 мм;
• Вставить провод в соответствующий контакт до упора;
• Затянуть зажим винтом до устойчивого сопротивления - перетягивать нельзя, чтобы не повредить жилу.

Не требует специальных инструментов - достаточно обычной отвертки. Каждый контакт рассчитан на один провод. Нельзя использовать для соединения более одного провода в одном зажиме.

Безопасность и стандарты

Клеммник NTC-AC-4 обеспечивает электроизоляцию и предотвращает возгорание благодаря термостойкому материалу корпуса. Антикоррозийная паста внутри снижает риск нагрева в месте соединения. Соответствует требованиям безопасности для устройств, работающих в сетях до 380 В. Сертификация по международным нормам IEC 60947-7-1 и GOST R 50030.5.1 не указана в данных - проверьте сертификаты производителя перед применением в ответственных объектах.

Преимущества

• Антикоррозийная паста разрушает оксидную плёнку на алюминии и защищает металл от дальнейшей коррозии - продлевает срок службы соединения.
• Провода не контактируют друг с другом внутри клеммы - исключена гальваническая коррозия при смешанном использовании меди и алюминия.
• Удобный зажимный механизм позволяет быстро и без инструментов выполнять монтаж.
• Высокая плотность упаковки (100 шт.) снижает стоимость единицы и оптимизирует закупку для крупных проектов.

Ограничения применения

• Не применяется для постоянного тока - только для переменного тока 50/60 Гц.
• Максимальный ток для алюминиевых проводов ограничен 16 А - превышение вызывает перегрев.
• Не рекомендован для открытого монтажа в условиях повышенной влажности без защиты корпуса (не имеет IP-защиты).
• Не допускается использование без наконечников для многожильных проводов - возможен разрыв жил при затяжке.
• Не подходит для проводов с сечением менее 0,5 мм2 или более 2,5 мм2 - риск плохого контакта или повреждения механизма.

Примеры использования

• Подключение входных кабелей в распределительных щитах квартир и офисов.
• Соединение проводов от датчиков и исполнительных механизмов на промышленных линиях.
• Объединение фазных и нулевых проводов в группах освещения.
• Переход с алюминиевой проводки на медную в старых зданиях - благодаря пасте исключается коррозия на границе материалов.

Практические советы

• При работе с алюминием всегда используйте клеммник NTC-AC-4 - он специально адаптирован для этого материала.
• Проверяйте сечение провода перед вставкой - слишком толстый провод не войдёт, слишком тонкий будет болтаться и греться.
• Используйте отвертку с точно подходящим жалом - слабый контакт или перетяжка снижают надёжность.
• При массовой замене проводки заказывайте сразу несколько упаковок - цвет и форма должны совпадать для единообразия монтажа.
• Храните в сухом месте - хотя паста защищает внутреннюю часть, длительное воздействие влаги на корпус может повредить пластик.
