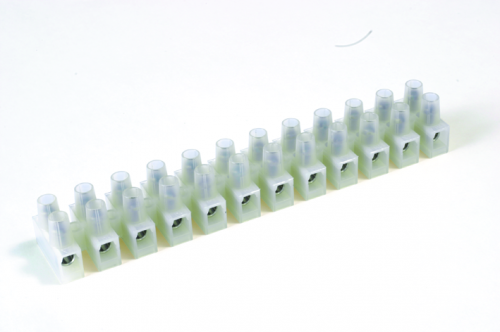

Колодка клеммная полиамид ЗВИ 6.6, 2р, 110 град., 450V, 32А, 4мм.кв. (р) | 43302NYR DKC ДКС

Клеммная колодка DKC (ДКС) 43302nyr - это двухполюсный винтовой клеммник из прочного полиамида 6.6, предназначенный для надежного соединения медных проводов сечением до 4 мм2 в условиях повышенной нагрузки и широкого температурного диапазона. Подходит для сборки распределительных щитов, управления оборудованием и промышленной автоматизации.

Назначение и область применения

Клеммная колодка DKC 43302nyr используется для создания разборных электрических соединений между проводами. Применяется там, где требуется устойчивость к механическим нагрузкам, вибрациям и перепадам температур. Часто встречается в силовых цепях: подключение двигателей, контакторов, терморегуляторов, преобразователей частоты, а также в системах освещения и автоматики.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 450 В - безопасно работает в сетях переменного тока до 450 В
• Количество полюсов: 2 - два отдельных канала для подключения проводов
• Сечение жилы: 4 мм2 - оптимально для проводов сечением от 0,5 до 4 мм2
• Материал корпуса: полиамид 6.6 - высокая механическая прочность, устойчивость к химическим воздействиям
• Рабочая температура: от –20 C до +110 C - сохраняет целостность даже при нагреве оборудования
• Класс воспламеняемости: V2 - самозатухающий материал, замедляет распространение пламени
• Ширина: 20,2 мм - компактный форм-фактор для плотной укладки в шкафах
• Прозрачность: да - позволяет визуально контролировать состояние соединений
• Цвет: белый - удобен для маркировки и отличия от других элементов
• Тип соединения: винтовое - надежная фиксация за счет затяжки винта
• Расположение присоединения: сбоку - легко подключать провода без лишних поворотов
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку или поверхность

Совместимость и монтаж

Клеммная колодка DKC 43302nyr совместима с любыми DIN-рейками стандарта EN 60715. Устанавливается просто: защелкивается на рейке, затем вводятся провода в зажимы и фиксируются винтами. Для лучшего контакта рекомендуется зачищать жилы на 8–10 мм, не допускать попадания изоляции под контакт. Каждый полюс имеет по два винтовых зажима - один для входа, второй для выхода, что позволяет организовать последовательное соединение. Нельзя использовать для многожильных проводов без наконечника - возможен перелом жил.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования: класс воспламеняемости V2 обеспечивает ограниченную горючесть, материалы сертифицированы по RoHS. Работает в соответствии с нормами IEC 60947-7-1 для коммутационных устройств. Не содержит свинца и опасных веществ. Прозрачный корпус снижает риск ошибок при визуальной проверке.

Преимущества

• Высокая теплостойкость - выдерживает нагрев до +110 C, что важно рядом с мощными приборами
• Ударопрочный корпус из полиамида 6.6 - не трескается при монтаже и эксплуатации
• Прозрачная крышка - позволяет видеть качество зажима без вскрытия
• Стандартная ширина 20,2 мм - легко помещается в плотные распределительные шкафы
• Два полюса в одном модуле - экономит место и время при сборке

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещено применять при температурах ниже –20 C - материал становится хрупким
• Не рассчитана на постоянную вибрацию выше среднего уровня - требует дополнительной фиксации в таких условиях
• Не подходит для подключения проводов сечением более 4 мм2 - есть риск перегрева и деформации
• Не является герметичным - не применяется во влажных или пыльных средах без защиты

Примеры использования

• Подключение двигателя к частотному преобразователю в конвейерной системе
• Разветвление цепи питания светильников в промышленном цехе
• Соединение термопар и датчиков в системах контроля температуры
• Объединение входных и выходных кабелей в автоматическом щите управления
• Формирование группового подключения в распределительных пунктах

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в зажим - слабый контакт вызывает нагрев
• Для многожильных проводов используйте наконечники типа “пальцы” - предотвращают выпадение жил
• Проверяйте момент затяжки: слишком сильная затяжка может повредить резьбу, слабая - привести к искрению
• При использовании в шкафах с высокой температурой - располагайте колодку подальше от нагреваемых элементов
• При необходимости замены - отключите питание, так как клемма не имеет отключающего механизма
• Эта модель - часть серии Quadro; все элементы серии совместимы по форме и шагу крепления, позволяют собирать модульные системы
