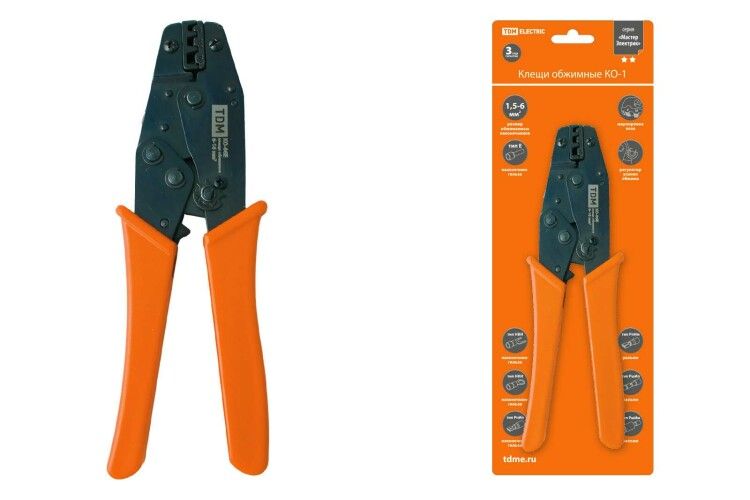

Клещи обжимные КО-1 1,5-6мм | SQ1001-0001 TDM

Клещи обжимные КО-1 1,5–6 мм от TDM ELECTRIC - компактный ручной инструмент для надёжного обжима кабельных наконечников и соединителей с площадью сечения от 0,5 до 6 мм2. Артикул sq1001-0001 подойдёт для частых работ в условиях ограниченного пространства.

Назначение и область применения

Клещи обжимные КО-1 1,5–6 мм предназначены для создания прочных и герметичных соединений между медными или алюминиевыми проводами и наконечниками. Подходят для работы с изолированными и неизолированными контактами, используемыми в распределительных щитках, пультах управления, силовой аппаратуре и системах автоматизации.

Технические характеристики

• Обжимаемое сечение: 0,5 – 6 мм2 (соответствует AWG 9–20)
• Форма опрессовки: овальная - обеспечивает равномерную деформацию металла и высокую механическую прочность соединения
• Число штампов: 3 - позволяют обжимать три типа наконечников без замены инструмента
• Управление: механическое - не требует питания, работает за счёт усилия оператора
• Автоматический возврат: да - после каждого обжима клещи сами возвращаются в исходное положение
• Блокировка хода: есть - предотвращает случайное закрывание во время переноски или хранения
• Цикл обжима: 10–15 секунд - позволяет выполнять до 4–6 соединений в минуту
• Материалы корпуса: закалённая сталь, алюминиевый сплав, пластмасса - сочетают прочность, лёгкость и долговечность

Совместимость и монтаж

Клещи обжимные КО-1 1,5–6 мм совместимы с большинством стандартных кабельных наконечников: трубчатые, вилочные, круглые, U-образные - при условии соответствия сечению провода. Для правильного монтажа:

• Выбирайте наконечник точно по сечению провода - допуск +-0,1 мм2
• Не забудьте удалить изоляцию на нужную глубину - слишком длинный конец снижает качество контакта
• Размещайте наконечник в соответствующем гнезде штампа - каждое из трёх гнёзд помечено по сечению
• Полностью замкните рукоятки - звук «щелчка» и фиксация блокиратора сигнализируют о завершении цикла

Преимущества

• Сменная вкладка - можно заменить износившийся штамп без покупки нового инструмента
• Эргономичная форма рукояток - снижает нагрузку на кисть при длительной работе
• Легкий вес и малые габариты - удобны для работы в труднодоступных местах
• Механизм с минимальным числом деталей - меньше точек отказа, проще обслуживание
• Яркая упаковка с подвесом - легко найти инструмент на стенде, удобно хранить

Ограничения применения

• Не подходят для обжима наконечников с сечением более 6 мм2 - риск повреждения штампов и плохого контакта
• Не рассчитаны на многожильные провода толщиной свыше 8 мм - возможен выдавливание жил
• Не используются для обжима термоусаживаемых или комбинированных соединений - требуется специализированное оборудование
• Не рекомендованы для постоянной ежедневной нагрузки выше 50 обжимов в час - быстрый износ механизмов

Примеры использования

• Монтаж силовых кабелей в щитах АВР и УВТ
• Подключение датчиков и исполнительных устройств на конвейерах
• Сборка пультов управления станков ЧПУ
• Работы в энергообъектах, где важна скорость и надёжность соединений
• Техобслуживание оборудования в условиях повышенной вибрации

Практические советы

• Перед первым использованием проверьте соответствие наконечника выбранному гнезду - цветовая маркировка на корпусе указывает на сечение
• Проверяйте состояние штампов каждый месяц - при появлении задиров или следов проскальзывания замените вкладку
• Храните инструмент в сухом месте - даже алюминиевые части чувствительны к коррозии при высокой влажности
• Не применяйте насадки от других моделей - они не обеспечивают точную форму опрессовки и нарушают технологию
• Для массового производства лучше использовать автоматические обжимщики; КО-1 1,5–6 мм идеально для сервиса и мелкосерийной сборки
