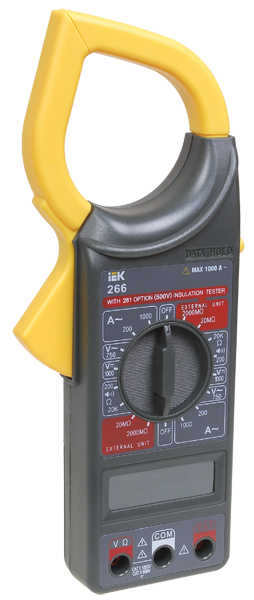

Токоизмерительные клещи Expert 266C | TCM-1C-266 IEK

Токоизмерительные клещи Expert 266C от бренда IEK предназначены для безопасного и точного измерения тока, напряжения и сопротивления без разрыва цепи. Эта модель сочетает функции многорожкового мультиметра и токовых клещей, что делает её удобным инструментом для диагностики электросистем в условиях ограниченного доступа. Артикул tcm-1c-266 относится к серии Expert и рассчитана на профессиональное использование.

Назначение и область применения

Токоизмерительные клещи Expert 266C используются для бесконтактного измерения переменного и постоянного тока, а также напряжения, сопротивления и проверки целостности цепей. Подходят для работы с кабелями и шинами в распределительных щитах, на станках, в системах автоматизации, HVAC и других объектах, где нельзя отключить питание. Особенно эффективны при обслуживании энергоёмкого оборудования - например, насосов, компрессоров, конвейеров и УПА.

Технические характеристики

• Измерение переменного тока: до 1000 А (диапазон 20–1000 А)
• Измерение постоянного тока: да, до 1000 А
• Измерение переменного и постоянного напряжения: до 1000 В
• Измерение сопротивления: до 2 МОм
• Ширина зажима / диаметр отверстия: 50 мм - позволяет захватывать кабели до 25 мм2
• Режим прозвонки и проверки целостности: есть
• Измерение высших гармоник: да - для анализа качества электроэнергии
• Фиксация пиковых значений: да - выявляет кратковременные перегрузки
• Измерение магнитной индукции: да - используется для диагностики утечек тока
• Ручной выбор диапазона - требует ручного переключения пределов измерения
• Цифровая индикация - ясный ЖК-экран с подсветкой
• Питание: 9 В (батарейка типа 6F22)
• Категория измерительной цепи: CAT II - для внутренних сетей до 1000 В
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Режим сохранения данных (Hold): да - фиксирует показания на экране

Совместимость и монтаж

Токоизмерительные клещи Expert 266C не требуют подключения к цепи - достаточно замкнуть зажим вокруг одного провода. Для точного измерения важно, чтобы провод находился точно в центре отверстия 50 мм. Клещи совместимы со всеми типами одиночных медных или алюминиевых жил, в том числе с кабелями в оплетке. Не подходят для измерения тока в трёхфазных пучках - необходимо измерять каждый провод отдельно. Батарейка меняется легко: открывается задняя крышка без инструментов.

Безопасность и стандарты

Токоизмерительные клещи Expert 266C соответствуют:

• ГОСТ 12.2.091-2012 - требования к безопасности электроизмерительных приборов
• ГОСТ Р МЭК 61326-1-2014 - электромагнитная совместимость
• ГОСТ Р 51522.2.2 (МЭК 61326-2-2) - специальные требования к клещам

Категория CAT II обеспечивает защиту при работе в бытовых и коммерческих сетях, например, в щитах, розетках и оборудовании с низким уровнем переходных перенапряжений. Не использовать в распределительных устройствах категории CAT III/IV - риск повреждения прибора и травмы.

Преимущества

• Универсальность: один прибор измеряет ток, напряжение, сопротивление и прозванивает цепи
• Бесконтактное измерение тока - минимизация риска поражения током
• Высокая точность даже при больших токах (до 1000 А)
• Функция Hold и индикация пиков - помогают фиксировать кратковременные скачки
• Измерение высших гармоник - полезно для анализа нелинейных нагрузок (частотные преобразователи, LED-освещение)
• Прочная конструкция корпуса - устойчив к механическим воздействиям

Ограничения применения

• Не измеряют ток в группе проводов - требуется изоляция каждого проводника
• Запрещено применять в сетях выше CAT II (например, в главных распределительных щитах 10 кВ)
• Ручной выбор диапазона - возможна ошибка при неверном переключении
• Не предназначены для длительной работы в условиях повышенной влажности или температур ниже –10C
• При измерении малых токов (<20 А) погрешность возрастает - лучше использовать обычный мультиметр

Примеры использования

• Проверка тока в двигателе конвейера без отключения питания
• Поиск утечек тока через измерение магнитной индукции около заземляющих проводов
• Диагностика перегрузки в щите после установки новых приборов
• Проверка работоспособности частотного преобразователя - анализ гармоник
• Обследование осветительной сети с LED-лампами - выявление искажённой формы тока

Практические советы

• Перед измерением тока всегда выбирайте максимальный диапазон - затем снижайте шаг за шагом
• Убедитесь, что провод расположен строго в центре зажима - смещение увеличивает погрешность
• Не используйте клещи рядом с мощными источниками магнитного поля (трансформаторы, сварочные аппараты)
• При хранении вынимайте батарейку - продлевает срок службы прибора
• Для измерения постоянного тока обязательно соблюдайте полярность - красный щуп к положительному выводу
• Регулярно проверяйте состояние зажимов - грязь или окислы снижают чувствительность
