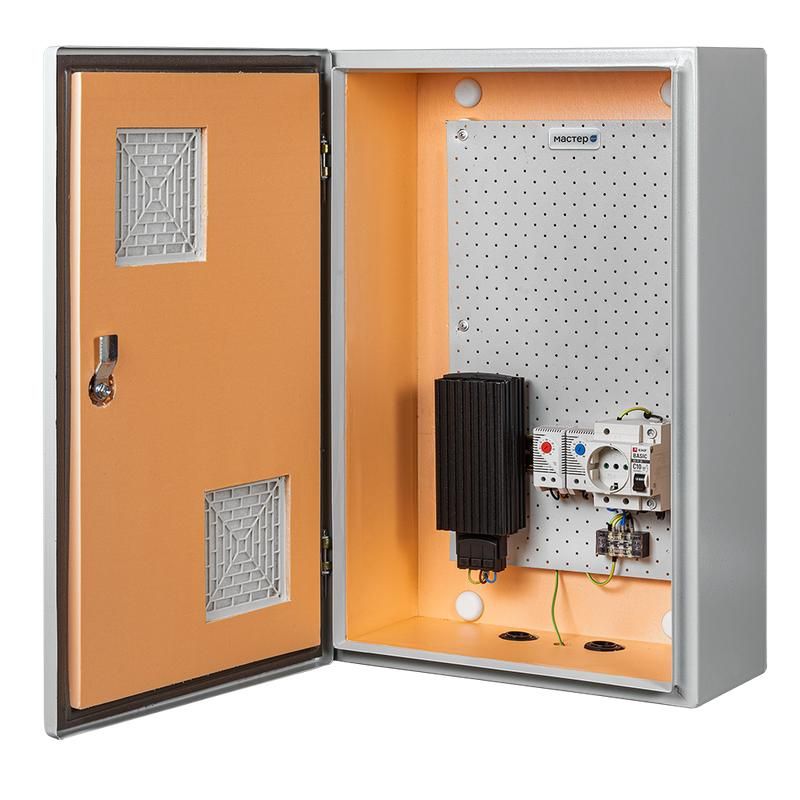

Климатический термошкаф для улицы с вентиляцией Мастер 3 - УТПВ-П 00-00002268

Термошкаф климатический с обогревом и пассивной вентиляцией, серия УТПВ-П, бренд Мастер, артикул 00-00002268 - это защищённый корпус для установки электроники и электрооборудования на улице в экстремальных температурах. Шкаф обеспечивает стабильную работу устройств при минус 55 C и до плюс 50 C благодаря встроенному обогреву и теплоизоляции.

Назначение и область применения

Термошкаф климатический с обогревом и пассивной вентиляцией предназначен для размещения чувствительного оборудования - контроллеров, реле, модулей связи, автоматики - в условиях открытой среды. Подходит для монтажа на фасадах зданий, опорах ЛЭП, вблизи промышленного оборудования, где требуется защита от перепадов температур, влаги и пыли. Применяется в системах автоматизации, телекоммуникаций, энергетике и транспорте.

Технические характеристики

• Размеры: 360×560×190 мм (ширина × высота × глубина)
• Полезная глубина: 130 мм - позволяет разместить компактные устройства без перегрузки
• Температурный диапазон работы: от -55 C до +50 C
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал: сталь с порошковым покрытием цвет RAL 7035 (серый)
• Обогрев: встроен нагреватель мощностью 75 Вт
• Вентиляция: пассивная - через вентиляционные панели, без вентиляторов
• Конструкция: однодверный, с передней сплошной дверью, боковыми стенками и металлической крышей
• Способ монтажа: настенный
• Комплектация: утеплитель из пенополистирола, замок с ключом, монтажная плита, два гермоввода, одна розетка, один автоматический выключатель, одно термореле, одно реле предстарта

Совместимость и монтаж

Термошкаф климатический с обогревом и пассивной вентиляцией монтируется на вертикальную поверхность с помощью монтажной платы, входящей в комплект. Для прокладки кабелей используются два гермоввода - они обеспечивают герметичность при проходе проводов. Перед установкой проверьте, что посадочная площадка прочная и горизонтальная. Глубина 130 мм ограничивает использование крупногабаритных элементов - например, больших преобразователей частоты. Кабели должны иметь подходящий внешний диаметр для гермовводов - рекомендуется использовать кабели с наружным диаметром до 12 мм.

Безопасность и стандарты

Шкаф соответствует требованиям IP54 по GOST 14254, что гарантирует защиту от пыли и брызг. Нагреватель оснащён реле предстарта - это исключает холодный запуск, снижая риск повреждения сети и самого нагревателя. Все внутренние компоненты установлены с соблюдением требований к электробезопасности. Корпус выполнен из стали с антикоррозийным порошковым покрытием, устойчивым к воздействию атмосферных факторов.

Преимущества

• Высокая тепловая эффективность: пенополистирольный утеплитель сохраняет тепло внутри, снижая нагрузку на нагреватель
• Пассивная вентиляция: отсутствие вентиляторов увеличивает надёжность и срок службы - нет движущихся деталей, которые выходят из строя
• Готовая комплектация: все необходимые элементы уже установлены - не нужно докупать автономные решения
• Защита от “холодного пуска”: реле предстарта предотвращает скачки тока при включении нагревателя при низких температурах
• Универсальный цвет: RAL 7035 легко сочетается с большинством промышленных объектов

Ограничения применения

• Не предназначена для постоянного прямого попадания струй воды - IP54 не обеспечивает защиту от напора
• Пассивная вентиляция недостаточна при длительной работе оборудования с высокими тепловыделениями (>100 Вт внутри)
• Глубина 130 мм не позволяет установить крупные распределительные щиты или силовые контакторы с большим шагом
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Нагреватель работает только при наличии питания - при отключении электроснабжения температура внутри начнёт равняться окружающей

Примеры использования

• Щит управления насосной станцией на открытом участке трубопровода
• Контроллер системы видеонаблюдения на уличном столбе
• Автоматика для регулирования температуры в теплицах зимой
• Электронный блок управления светофором на дороге в регионах с суровым климатом
• Распределительный шкаф для радиоэлектроники на железнодорожной станции

Практические советы

• При монтаже ориентируйте шкаф так, чтобы вентиляционные панели были обращены в сторону естественного воздухообмена - не закрывайте их деревьями или другими конструкциями
• Проверяйте состояние гермовводов каждые 6–12 месяцев - при старении резины возможна потеря герметичности
• Если оборудование внутри потребляет больше 50 Вт тепла, рассчитайте совместимость с нагревателем 75 Вт - возможно, потребуется дополнительное охлаждение летом
• Для обслуживания используйте только оригинальный ключ - он совпадает с замком, который имеет специфическую конструкцию
• При хранении до монтажа - держите шкаф в сухом помещении; даже с утеплителем, он восприимчив к конденсату при резких перепадах влажности
