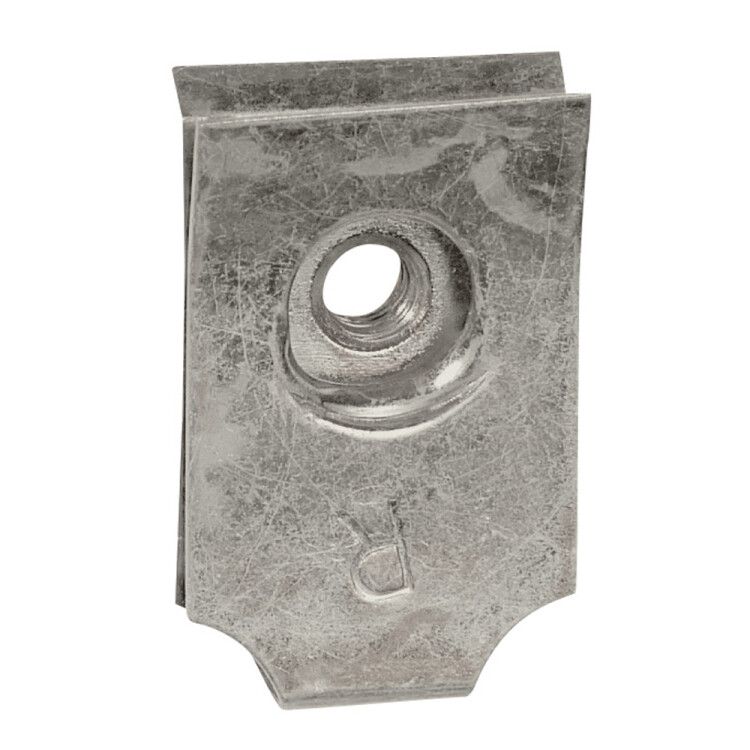

Клипса для винта M4 - перфорированных пластин | 036440 Legrand

Клипса для винта M4 для перфорированных пластин от Legrand Euro (артикулы 36440 и 036440) - это крепёжный элемент, предназначенный для быстрого и надёжного соединения винтов M4 с перфорированными металлическими планками. Применяется в системах крепления кабельной проводки, оборудования и трубопроводов на объектах промышленной автоматизации и жилой застройки.

Назначение и область применения

Клипса для винта M4 для перфорированных пластин используется для фиксации винтов M4 в отверстиях перфорированных пластин - таких как профили для крепления шин, кабельных каналов, распределительных щитов и других компонентов электромонтажа. Она обеспечивает устойчивую посадку винта, предотвращает его выскальзывание и снижает риск повреждения резьбы при затяжке.

Технические характеристики

• Подходит для винтов M4 (диаметр резьбы 4 мм)
• Рассчитана на установку в перфорированные пластины с шагом отверстий, совместимым с типовой конструкцией Legrand
• Материал: сталь с антикоррозийным покрытием
• Не содержит резьбовых элементов - работает как удерживающий элемент

Совместимость и монтаж

Клипса для винта M4 для перфорированных пластин совместима с перфорированными пластинами Legrand Euro и аналогичными изделиями с прямоугольными или круглыми отверстиями стандартного размера. Устанавливается путём вставки в отверстие пластины до характерного щелчка - фиксация происходит за счёт упругих зацепов. После этого винт M4 вворачивается в клипсу напрямую. Монтаж не требует инструментов, кроме отвёртки для винта.

Преимущества

• Ускоряет сборку: исключает необходимость сварки, заклёпок или дополнительных гаек
• Обеспечивает прочную фиксацию даже при вибрациях
• Защищает резьбу винта от износа при многократном демонтаже
• Имеет компактные размеры - не занимает лишнего места в шкафах и коробах

Ограничения применения

• Не применяется в условиях постоянного воздействия открытой воды или агрессивных химических сред
• Не рекомендуется использовать с толщиной пластины более 2 мм - возможна потеря удерживающей способности
• Не заменяет механический крепёж в зонах высоких нагрузок (например, на опорах тяжёлых шкафов без дополнительной фиксации)

Примеры использования

• Крепление DIN-рейки внутри распределительного щита
• Фиксация кабельных лотков к перфорированной стенке шкафа
• Установка светильников или датчиков на металлические направляющие
• Монтаж трубопроводов в технологических помещениях с использованием перфорированных профилей

Практические советы

• Перед установкой проверьте, что отверстие в пластине соответствует размеру клипсы - слишком большое отверстие снижает надёжность фиксации
• Затягивайте винт M4 равномерно, без резких движений - это продлит срок службы клипсы
• Для частого обслуживания выбирайте винты с плоской головкой - они лучше подходят для работы с этой клипсой
• Артикулы 36440 и 036440 - это один и тот же продукт; различие в номере связано с внутренней классификацией Legrand
