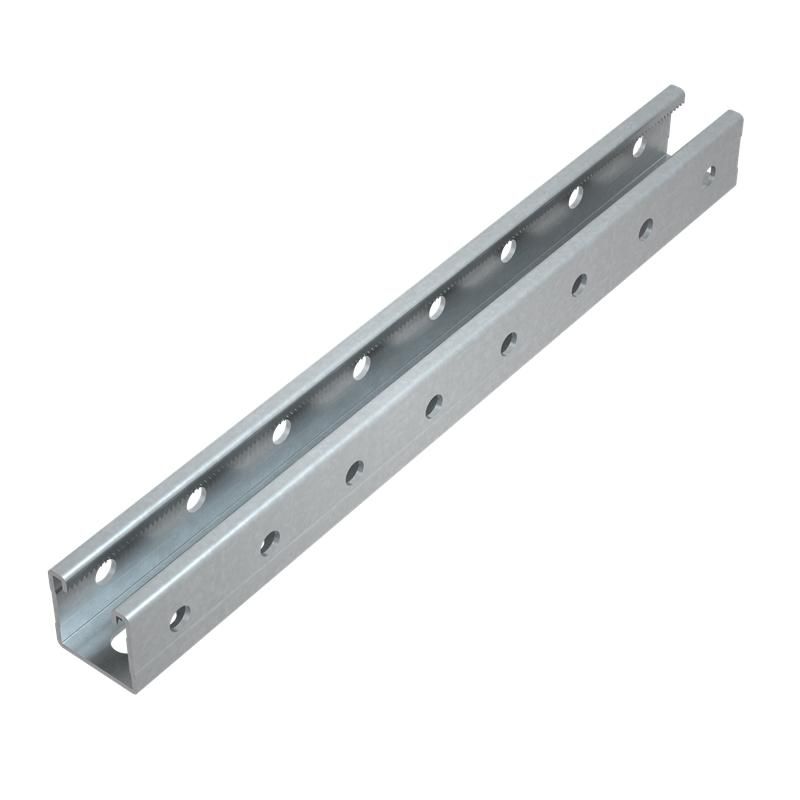

Страт-профиль КМ 41х41 мм, 1000 мм, 2.5 мм (тройная перфорация) Система КМ LO17101

Профиль перфорированный 41х41 мм L1000 мм толщина 2.5 мм (тройная перфорация) КМ-Профиль - это универсальный несущий элемент из оцинкованной стали, предназначенный для сборки кабельных трасс, инженерных коммуникаций и опорных конструкций без сварки. Благодаря тройной перфорации и наличию зубцов, он обеспечивает быстрое и надёжное крепление компонентов системы, особенно в условиях внутренней установки.

Назначение и область применения

Профиль перфорированный 41х41 мм L1000 мм толщина 2.5 мм (тройная перфорация) КМ-Профиль применяется для создания жёстких, разборных конструкций в промышленных и коммерческих зданиях. Подходит для монтажа кабельных лотков, трубопроводов, воздуховодов, шинопроводов и других инженерных систем. Часто используется в составе промышленных фальш полов, где требуется доступ к коммуникациям и возможность модульной перенастройки. Установка возможна на стены, потолки и полы.

Технические характеристики

• Размеры: 41×41 мм, длина 1000 мм
• Толщина стенки: 2,5 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: цинковое, равномерное, антикоррозийное
• Форма: S-профиль (C-образный)
• Перфорация: три ряда отверстий по всей длине - с двух боков и снизу
• Ширина слота: 30 мм - позволяет использовать стандартные крепёжные элементы
• Зубья: есть - обеспечивают самоблокирующее крепление при защёлкивании фитингов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в помещениях с умеренным и холодным климатом, без конденсации воды
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Профиль перфорированный 41х41 мм L1000 мм толщина 2.5 мм (тройная перфорация) КМ-Профиль совместим с крепёжными элементами типа “закладная гайка” и “клипса-защёлка”, рассчитанными на ширину слота 30 мм. Монтаж выполняется без сварки: достаточно вставить крепёж в перфорацию и затянуть болтом. Зубцы позволяют фиксировать кронштейны, переходники и другие детали просто защёлкивая их - без дополнительных инструментов. Для точного расположения используйте уровень и метки на поверхности профиля. Длина 1000 мм удобна для сборки секционных конструкций, можно наращивать до нужной протяжённости.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается свойствами оцинкованной стали - материал не выделяет токсичных веществ при нагреве и не распространяет пламя. Цинковое покрытие снижает риск электрохимической коррозии, что важно при работе рядом с металлическими конструкциями. Применение в электромонтажных системах не требует дополнительной защиты от электростатических разрядов.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм и C-форме профиля
• Тройная перфорация - возможность крепления с любой стороны, гибкость в проектировании
• Отсутствие необходимости в сварке - экономия времени и снижение трудозатрат
• Наличие зубьев - быстрая фиксация без инструментов
• Антикоррозийное оцинкованное покрытие - долгий срок службы даже в условиях повышенной влажности
• Готовые размеры - не требуют резки, подходят для типовой сборки

Ограничения применения

Профиль перфорированный 41х41 мм L1000 мм толщина 2.5 мм (тройная перфорация) КМ-Профиль не предназначен для наружной установки, особенно в агрессивных средах (морской климат, химические производства, зоны с частыми осадками). Также не рекомендуется применять там, где возможна постоянная конденсация влаги или температурные колебания ниже -40C. Недопустимо использование в качестве основания для массивных нагрузок выше расчётных значений - не заменяет балочные конструкции. Не подходит для работы с напряжением более 1000 В без дополнительной изоляции.

Примеры использования

• Подвесные кабельные лотки в серверных помещениях
• Каркасы для шинопроводов в цехах
• Опоры для трубопроводов в административных зданиях
• Элементы промышленного фальшпола с доступом к кабелям
• Каркасы для светильников и оборудования на потолках

Практические советы

• При заказе нескольких профилей проверьте одинаковость перфорации - все должны иметь тройную перфорацию, чтобы система была унифицирована
• Не используйте обычные саморезы - они не фиксируются в слоте 30 мм; выбирайте только закладные гайки или защёлки, совместимые с этим профилем
• При нарезке профиля на части сохраните целостность перфорации на концах - иначе теряется функциональность крепления
• Для вертикальных участков рекомендуется шаг крепления не более 800–1000 мм
• При использовании в помещениях с высокой запылённостью периодически очищайте перфорацию - забитые отверстия снижают надёжность крепления
• Профиль КМ-Профиль совместим с продукцией других производителей, имеющих аналогичные параметры - проверяйте ширину слота и шаг перфорации
