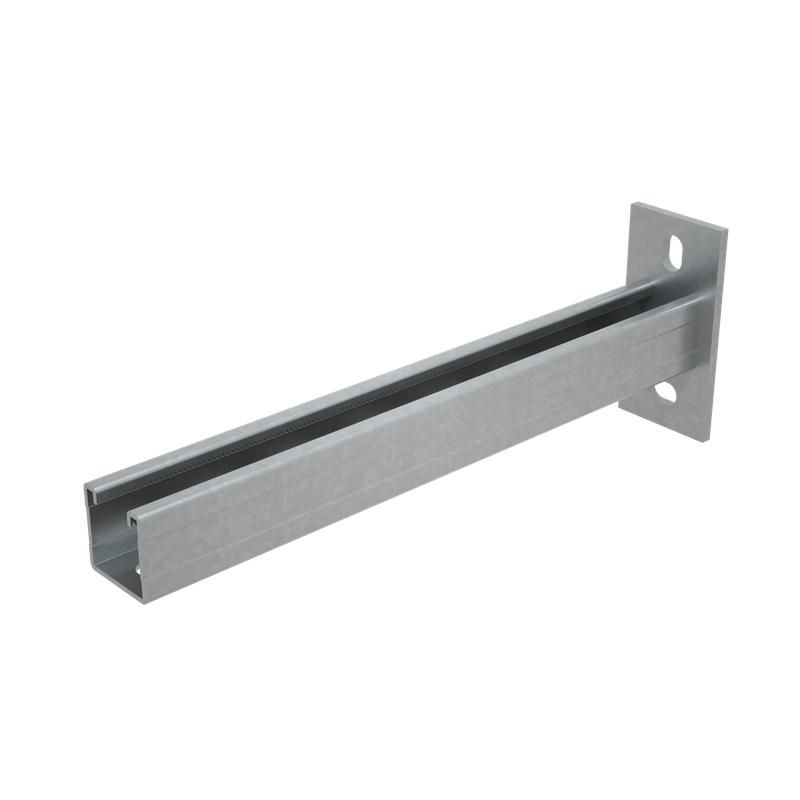

КМ LO2223 Консоль-Страт одиночная усилен 41х41 KSSU41-100 L100 сталь 2.5мм КМ-Профиль

Консоль страт одиночная усиленная 41х41 L100 толщина 2,5 мм КМ-профиль - это надёжный элемент крепления для кабельных трасс, предназначенный для монтажа на вертикальные поверхности. Изделие изготовлено из оцинкованной стали, не требует сварки и совместимо со стандартными профилями системы Страт. Артикулы lo2223, kssu41-100 и kssu41*100 соответствуют одной модели.

Назначение и область применения

Консоль страт одиночная усиленная 41х41 L100 толщина 2,5 мм КМ-профиль используется для крепления кабельных лотков и каналов к стенам, стойкам или другим элементам конструкции. Применяется в системах распределения кабелей на объектах с высокими требованиями к прочности и долговечности - например, в промышленных цехах, АЗС, энергообъектах, серверных помещениях и на транспорте.

Подходит для установки в закрытых помещениях с контролируемым микроклиматом. Не рекомендуется для открытых площадок, зон с постоянным воздействием воды, химически активных паров или агрессивных сред.

Технические характеристики

• Тип: Настенная консоль, одиночная
• Габариты: 41×41 мм, длина 100 мм
• Толщина материала: 2,5 мм
• Материал: Сталь оцинкованная электрохимическим способом
• Покрытие: Цинк (серебристо-серый цвет)
• Несущая способность: 17,07 кН (эквивалентно нагрузке до ~1740 кг)
• Ширина лотка: 50 мм - обеспечивает совместимость с лотками стандартного размера
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности, но без прямого контакта с водой
• Огнестойкость: Да - материал не поддерживает горение, сохраняет форму при повышении температуры
• Рекомендовано для проектов: Да - сертифицировано для использования в типовых решениях

Совместимость и монтаж

Консоль страт одиночная усиленная 41х41 L100 толщина 2,5 мм КМ-профиль совместима с профилями системы “Страт” и другими компонентами, имеющими аналогичную геометрию крепления. Монтаж осуществляется через отверстия в основании консоли с помощью анкеров, дюбелей или болтов, подходящих для типа стены (бетон, кирпич, металл).

Не требуется сварка - все крепления выполняются механически. Консоль уже имеет готовую форму, не нуждается в резке или сборке перед установкой. Для фиксации кабельного лотка используются стандартные болты M8–M10, которые входят в комплектацию лотка или приобретаются отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена тестированием материалов на устойчивость к нагреву. Электрохимическое цинкование обеспечивает антикоррозийную защиту в рамках заявленных условий эксплуатации. Соответствует нормам безопасности для электромонтажных работ в промышленных зонах.

Преимущества

• Высокая несущая способность - позволяет крепить длинные участки кабельных трасс без промежуточных опор
• Готовая к применению форма - экономит время на монтаже
• Оцинкованная сталь - защищает от коррозии даже при перепадах влажности
• Отсутствие сварки - снижает риск повреждения покрытия и ускоряет установку
• Серый цвет - не выделяется на фоне других металлических элементов, легко маскируется

Ограничения применения

Консоль страт одиночная усиленная 41х41 L100 толщина 2,5 мм КМ-профиль не предназначена для:

• Установки на деревянные или пластиковые поверхности без жёсткого крепления
• Эксплуатации в условиях постоянного попадания воды, солевых брызг, кислотных паров
• Использования вне помещений без защиты от осадков и прямого солнца
• Применения в качестве несущего элемента для тяжёлых трубопроводов или оборудования - только для кабельных лотков

Примеры использования

• Фиксация кабельных лотков вдоль стен в цехе по производству автокомпонентов
• Обустройство кабельных маршрутов в серверной комнате с плотной проводкой
• Монтаж трасс на стационарных станциях связи или в подземных переходах
• Создание опорных точек для лотков в распределительных щитовых

Практические советы

• Перед монтажом проверьте соответствие ширины лотка (50 мм) и шага крепёжных отверстий на консоли
• Для максимальной нагрузки используйте минимум два крепления на одну консоль - особенно при длине лотка более 1 метра
• При работе в помещениях с высокой влажностью (например, в холодильных камерах) дополнительно проверяйте целостность цинкового покрытия после установки
• Артикулы lo2223, kssu41-100 и kssu41*100 - это один и тот же продукт; выбирайте любой из них при заказе
• Не используйте консоль как опору для веса самого лотка - она служит лишь для фиксации к стене, а масса лотка должна равномерно распределяться между несколькими консолями
