КМ LO2282 Консоль-Страт двойная усилен 41х41 2KSSU41-600 осн.50-550 L600 2.5мм сталь КМ-Профиль

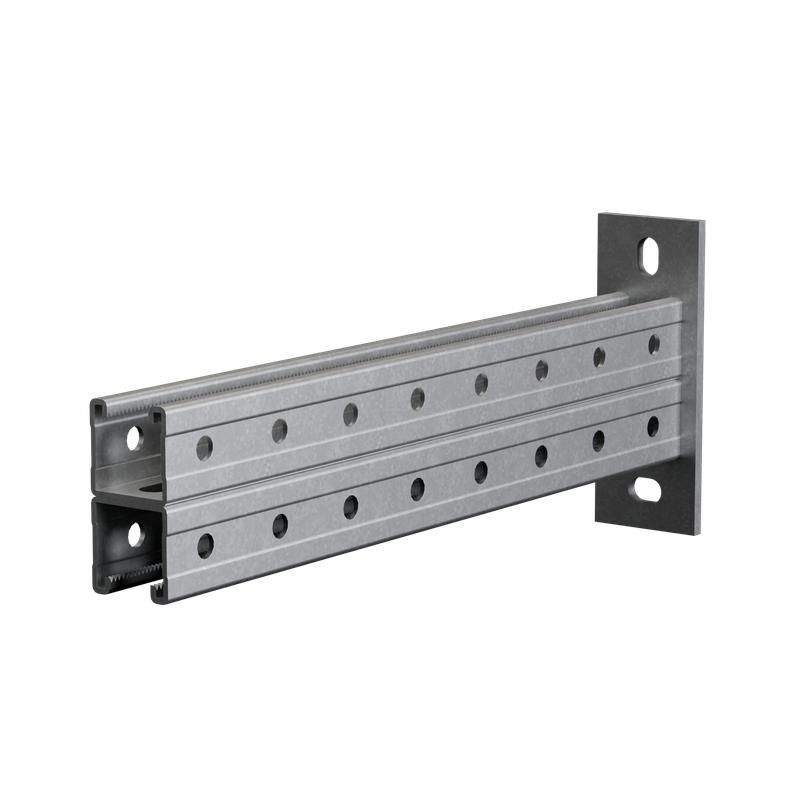

Консоль-страт двойная усиленная 41х41 L600 s:2,5 мм КМ-профиль - это надёжный настенный кронштейн из оцинкованной стали для монтажа кабельных трасс и опорных конструкций на вертикальных поверхностях. Продукт предназначен для внутреннего использования в помещениях с сухим или слабоагрессивным климатом, не требует сварки и готов к установке сразу после доставки.

Назначение и область применения

Консоль-страт двойная усиленная 41х41 L600 s:2,5 мм КМ-профиль используется для крепления кабельных лотков, трубопроводов и других элементов кабельной трассы к стенам, стойкам или профилям системы “Страт”. Подходит для формирования жёстких опорных узлов в распределительных щитах, технологических коробах, шкафах управления и на производственных площадках.

Технические характеристики

• Тип изделия: Настенный кронштейн (двойная усиленная консоль)
• Размеры: 41×41 мм (сечение), длина 600 мм
• Толщина материала: 2,5 мм
• Материал: Сталь оцинкованная электрохимическим способом
• Покрытие: Цинк (защита от коррозии)
• Несущая способность: 7,12 кН (до 725 кг равномерно распределённой нагрузки)
• Ширина совместимого лотка: 50–550 мм
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям к негорючим конструкциям
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается эксплуатация в закрытых помещениях с контролируемой влажностью

Совместимость и монтаж

Консоль-страт двойная усиленная 41х41 L600 s:2,5 мм КМ-профиль совместима со всеми элементами системы “Страт” - лотками, углами, переходниками и стойками. Монтаж выполняется с помощью болтов, саморезов или анкеров, в зависимости от типа основания (бетон, кирпич, металл). Крепление осуществляется через два отверстия на базовой пластине. Конструкция не требует сварки, что позволяет выполнять монтаж даже в условиях ограниченного доступа к оборудованию.

Перед установкой проверьте соответствие посадочного отверстия крепёжному элементу. Для лотков шириной более 300 мм рекомендуется использовать две консоли на одном участке для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и обеспечивает огнестойкость согласно нормам для негорючих металлических конструкций. Электрохимическое цинкование защищает от коррозии в условиях сухого воздуха и слабой химической активности окружающей среды. Не содержит токсичных покрытий, безопасно для персонала и оборудования.

Преимущества

• Готовая к применению конструкция - никакой сборки не требуется
• Высокая несущая способность - поддерживает тяжёлые кабельные трассы до 725 кг
• Защита от коррозии благодаря электрохимическому цинкованию
• Огнестойкость повышает безопасность объектов с высокими требованиями к пожарной защите
• Совместимость с системой “Страт” - унифицированные компоненты снижают время монтажа

Ограничения применения

Консоль-страт двойная усиленная 41х41 L600 s:2,5 мм КМ-профиль не предназначена для использования на открытом воздухе, в условиях повышенной влажности, постоянного контакта с водой или агрессивными химикатами (например, кислоты, щёлочи, солевые растворы). Также не рекомендуется применять в зонах с частыми температурными колебаниями выше +40 C или ниже −25 C вне специально подготовленных помещений. Не подходит для монтажа на гипсокартон или другие неметаллические несущие поверхности без предварительного укрепления.

Примеры использования

• Фиксация кабельных лотков в серверных комнатах и распределительных щитах
• Подвеска силовых кабелей на производственных линиях и конвейерах
• Обустройство кабельных трасс в административных зданиях, больницах, школах
• Создание опорных рам для шкафов автоматизации в промышленных корпусах

Практические советы

• При монтаже длинных участков трассы (более 2 метров) используйте минимум три точки крепления - начальная, средняя и конечная консоль
• Для лотков шириной 400–550 мм лучше устанавливать пару таких консолей рядом, чтобы избежать прогиба
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий цинковый слой и снизить срок службы
• Проверяйте целостность цинкового покрытия перед установкой; при наличии механических повреждений обработайте место антикоррозийным составом
• Артикулы lo2282, 2kssu41*600 и 2kssu41-600 - это один и тот же продукт, различаются лишь формат записи. Все они относятся к Консоль-страт двойная усиленная 41х41 L600 s:2,5 мм КМ-профиль.
