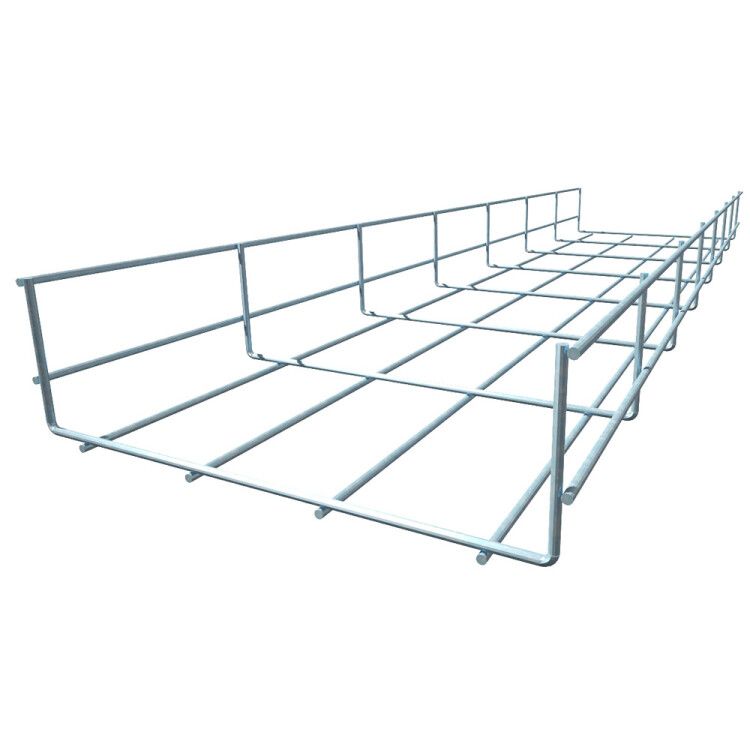

Проволочный лоток 60х300 L3000 мм - PL60-300-3000 КМ-Профиль LO0663

Лоток проволочный 300х60х3000х4,0 мм оцинкованный сталь КМ-профиль - lightweight-элемент для прокладки кабелей внутри зданий. Благодаря открытой решётчатой конструкции и оцинкованной стали, он устойчив к коррозии, легко монтируется и обеспечивает естественный теплообмен. Артикулы pl60*300, pl60-300-3000, lo0663 соответствуют одному продукту - лотку проволочному 300х60х3000х4,0 мм оцинкованный сталь КМ-профиль.

Назначение и область применения

Лоток проволочный 300х60х3000х4,0 мм оцинкованный сталь КМ-профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных цехов, офисных зданий, жилых комплексов, телекоммуникационных шкафов и распределительных пунктов. Используется там, где важны лёгкий вес, доступ к кабелям и хорошая вентиляция трассы. Не применяется на улице, в сырых или химически агрессивных средах.

Технические характеристики

• Размеры: 300 мм (ширина) × 60 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 14 923 мм2 - площадь, доступная для укладки кабелей
• Покрытие: цинк - защищает от коррозии, срок службы до 15 лет в сухих условиях
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Лоток проволочный 300х60х3000х4,0 мм оцинкованный сталь КМ-профиль монтируется на кронштейны, подвесы или к стенам с помощью крепёжных элементов. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с фиксацией
• Перфорированный соединитель PSP + SK20 - комбинированный вариант для усиления соединения

Не требуется сварка или резка - лоток можно резать болгаркой или ножницами по металлу. Кабели фиксируются пластиковыми стяжками или кабельными зажимами через отверстия в сетке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на воспламеняемость. Материал не содержит токсичных веществ, безопасен при монтаже и эксплуатации. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Минимальный вес - удобен для транспортировки и установки в труднодоступных местах
• Высокая вентилируемость - кабели не перегреваются, особенно важно при плотной укладке
• Простота модификации - можно легко нарезать на нужную длину
• Доступ к кабелям - не нужно снимать крышки, осмотр и замена проводов выполняются без демонтажа
• Долговечность - оцинкованная сталь служит десятилетиями в сухих внутренних условиях

Ограничения применения

• Не используется на открытом воздухе - цинк разрушается под действием дождя, снега и повышенной влажности
• Не рекомендуется в помещениях с постоянным воздействием кислот, щелочей, солевых растворов - возможна химическая коррозия
• Не подходит для нагрузок выше 10–15 кг/м - не рассчитан на тяжёлые многожильные кабели или трубопроводы
• Не следует применять в местах с частыми механическими ударами - проволока может деформироваться

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Трассировка сигнальных и Ethernet-кабелей в серверных помещениях
• Обустройство кабельных каналов в административных зданиях
• Монтаж кабелей в подвесных потолках и технологических нишах
• Системы автоматизации на пищевых и фармацевтических производствах (при условии соблюдения сухости)

Практические советы

• При проектировании учтите посадочный диаметр: максимальная суммарная площадь сечения кабелей должна составлять не более 60% от полезного сечения (14 923 мм2)
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется
• Выбирайте соединители того же бренда (КМ-профиль) - совместимость гарантируется
• Проверьте целостность цинкового покрытия перед монтажом - повреждённые места можно обработать антикоррозийным спреем
• Не закрывайте лоток крышкой - теряется главное преимущество: вентиляция
