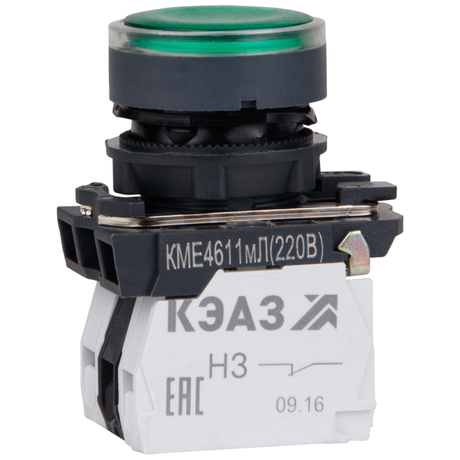

Кнопка КМЕ4122мЛ-24В-зеленый-2но+2нз-цилиндр-индикатор-IP40| 274302 | КЭАЗ

Кнопка КМЕ4122мЛ 24В зеленый 2но+2нз цилиндр индикатор IP40 от КЭАЗ предназначена для управления оборудованием через механическое нажатие с визуальной индикацией состояния. Подходит для установки на панели управления станков, автоматических линий и других промышленных систем, где требуется надежная коммутация и четкий сигнал.

Назначение и область применения

Кнопка КМЕ4122мЛ 24В зеленый 2но+2нз цилиндр индикатор IP40 используется для подачи управляющих сигналов в цепях контроля и автоматизации. Её применяют в качестве старта, останова, сброса или сигнализации в системах с напряжением до 660 В AC/DC. Индикатор встроен в корпус - он светится при подаче напряжения на кнопку, что позволяет оператору сразу определить её активное состояние. Удобна для мест с ограниченной видимостью или высоким уровнем шума.

Технические характеристики

• Тип изделия: кнопка с самовозвратом
• Рабочее напряжение: до 660 В AC/DC
• Токовая нагрузка: не указана - использовать согласно нагрузке контактной группы
• Количество нормально открытых (НО) контактов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Индикация: да, светодиодная (питание 24 В - требует внешнего источника)
• Цвет кнопки: зелёный
• Цвет переднего кольца: чёрный
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Способ подключения: винтовые зажимы
• Габариты: 23×23×22,3 мм
• Количество постов: один
• Частота сети: 50/60 Гц

Совместимость и монтаж

Кнопка КМЕ4122мЛ 24В зеленый 2но+2нз цилиндр индикатор IP40 монтируется на лицевую панель через отверстие диаметром 22–23 мм. Для фиксации используется резьбовое крепление внутри корпуса - достаточно затянуть гайку после прохождения через отверстие. Передний черный обод обеспечивает плотную посадку и контрастную визуальную границу. Индикатор работает от 24 В постоянного или переменного тока - необходимо подключить отдельный источник питания к выводам индикатора, которые выведены отдельно от силовых контактов. Не путать: питание индикатора ≠ управляемое напряжение (до 660 В).

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам подачи команд по ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 исключает попадание инструментов и проводов диаметром более 1 мм, но не защищает от брызг, пыли или влаги - не применять во влажных средах, на улице или в помещениях с высокой запылённостью. Отсутствие герметичности делает её непригодной для пищевой, химической и фармацевтической промышленности без дополнительной защиты.

Преимущества

• Чёткая визуальная индикация - зелёный цвет и яркая линза позволяют легко отличать активированную кнопку даже издалека
• Высокая механическая прочность - цилиндрический толкатель устойчив к случайным ударам и перекосам
• Универсальное подключение - два НО и два НЗ контакта обеспечивают гибкость в схемах управления
• Простая установка - стандартный посадочный размер и винтовые зажимы снижают время монтажа
• Поддерживается серия устройств КЭАЗ - совместима с другими элементами серии “Устройства подачи команд и сигналов”

Ограничения применения

• Не допускается использование в условиях повышенной влажности, мытья водой или воздействии паров - IP40 не является водонепроницаемой
• Индикатор требует отдельного источника 24 В - нельзя питать его от силовой цепи 660 В
• Отсутствуют дополнительные функции (например, блокировка, автоподсветка, защита от невольного нажатия)
• Не рекомендовано для взрывоопасных зон - нет соответствия взрывозащите Ex
• Не предназначен для частого циклического использования (более 1000 циклов/час) - срок службы зависит от нагрузки

Примеры использования

• Стартовый сигнал на конвейере - зелёная кнопка с индикацией показывает, что система готова к запуску
• Аварийная остановка в сборочном цехе - сочетание двух НО и двух НЗ позволяет реализовать двойную безопасность
• Индикация режима работы станка - кнопка горит, когда выбран автоматический цикл
• Пульт управления насосной станцией - визуальный контроль состояния клапана

Практические советы

• Перед монтажом проверьте глубину панели - корпус кнопки КМЕ4122мЛ 24В зеленый 2но+2нз цилиндр индикатор IP40 имеет высоту 22,3 мм, не забудьте о месте для гайки
• При подключении индикатора используйте отдельный проводник - не смешивайте цепи 24 В и 660 В
• Для долговечности не нагружайте толкатель боковыми усилиями - он рассчитан только на осевое нажатие
• Если нужна защита от пыли и влаги - установите кнопку внутрь щита или используйте защитный колпак
• Проверьте соответствие типа контактов вашей схеме - две пары НО/НЗ позволяют делать сложные логические цепи, но требуют точного учета
