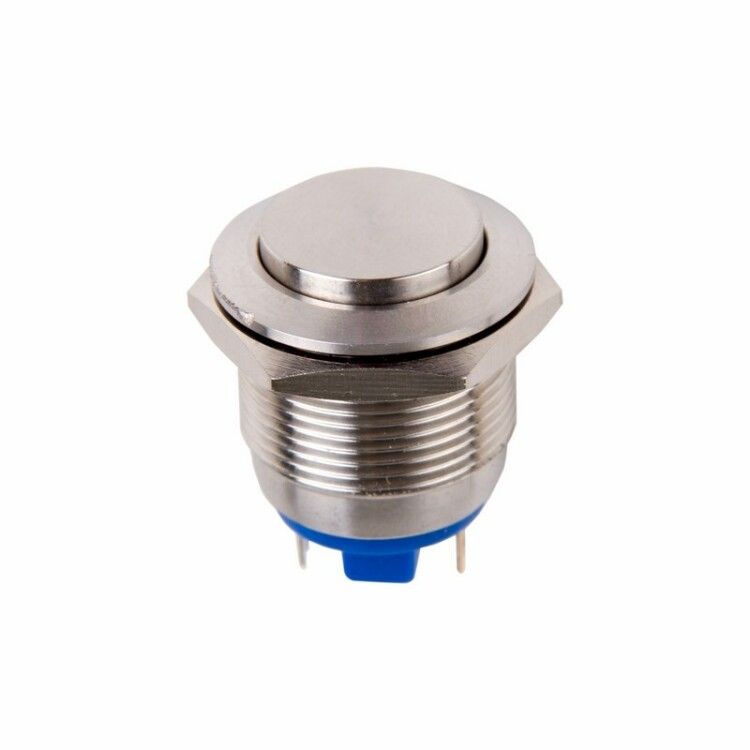

Кнопка антивандальная d19 Б/Фикс (2с) OFF-(ON) выпуклая (PBS-28В-4) Rexant 36-3412 MEET

Кнопка антивандальная PBS-28В-4 от Rexant - это компактное устройство с диаметром 19 мм, предназначенное для надёжного включения и выключения электрических цепей в условиях повышенной нагрузки и возможного механического воздействия. Без фиксации, с одним нормально замкнутым контактом и пайкой, она идеально подходит для установки на панелях оборудования, где важна долговечность и устойчивость к внешним факторам.

Назначение и область применения

Кнопка PBS-28В-4 используется для управления электрическими цепями переменного тока до 250 В и постоянного тока до 36 В. Она применяется там, где требуется частое нажатие и высокий уровень защиты от повреждений: на производственных линиях, в лифтах, у дверных проёмов, на пультах управления станков и конвейеров. Отсутствие фиксации означает, что кнопка возвращается в исходное положение после отпускания - работает по принципу “нажал - включилось, отпустил - выключилось”.

Технические характеристики

• Диаметр корпуса: 19 мм
• Габариты: 19×19×24,2 мм
• Номинальное напряжение: 250 В AC / 36 В DC
• Номинальный ток: 3 А (AC) / 2 А (DC)
• Тип контактов: 1 нормально замкнутый (НО), всего 2 контакта
• Тип переключения: OFF-(ON) - замыкание при нажатии, размыкание при отпуске
• Степень защиты: IP30 - защита от доступа пальцами и крупных предметов, но не от воды и пыли
• Температурный диапазон: от -25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Тип подключения: припаянные флажковые выводы
• Цвет: серый
• Материал головки: металл
• Лампа: не предусмотрена

Совместимость и монтаж

Кнопка PBS-28В-4 монтируется в отверстие диаметром 19 мм в панели толщиной от 0,5 мм до 10 мм. Установка выполняется без винтов - корпус защёлкивается в отверстии за счёт буртика. Подключение - только методом пайки к печатной плате или проводам через флажковые выводы. Не требует дополнительных креплений, но требует точного сверления отверстия под 19 мм. Для работы с медными проводами рекомендуется использовать паяльник мощностью до 40 Вт, чтобы не перегреть корпус.

Безопасность и стандарты

Степень защиты IP30 означает, что кнопка не защищена от попадания воды и пыли. Это делает её непригодной для открытых площадок, сырых помещений или зон с мытьём. Применяется только внутри закрытых щитов, панелей или помещений с контролируемой средой. Соответствует требованиям к коммутационным устройствам для слаботочных и силовых цепей в промышленном оборудовании.

Преимущества

• Металлический корпус обеспечивает устойчивость к ударам, давлению и попыткам вандализма
• Простая конструкция с пружинным возвратом снижает вероятность отказа
• Высокий ресурс - 10 000 циклов гарантирует длительную работу даже при частом использовании
• Отсутствие необходимости в винтовом креплении ускоряет монтаж и обслуживание
• Поддержка как переменного, так и постоянного тока расширяет области применения

Ограничения применения

• Не подходит для установки вне помещений - IP30 не защищает от влаги и пыли
• Нельзя использовать в средах с агрессивными химическими веществами - материал переднего кольца не указан, но не является специализированным антикоррозийным
• Требуется пайка; несовместима с быстросъёмными разъёмами или клеммами
• Нет индикации состояния - невозможно определить, нажата кнопка или нет, без внешней сигнализации
• Не рассчитана на управление токами выше 3 А - превышение может вызвать сваривание контактов

Примеры использования

• Кнопка аварийной остановки на станке - нажал, машина остановилась, отпустил - готова к запуску
• Запуск конвейера в цеху - однократное нажатие активирует процесс
• Внутренняя кнопка вызова в лифте - не требует удерживания
• Активация светового сигнала в контрольной комнате

Практические советы

• Перед монтажом проверьте толщину панели - слишком тонкая (менее 0,5 мм) может деформироваться, слишком толстая (более 10 мм) не позволит защёлкнуться корпусу
• При пайке используйте термостойкий флюс и не нагревайте выводы более 5 секунд - перегрев может повредить внутренние механизмы
• Не используйте PBS-28В-4 вместо кнопки с фиксацией, если нужен удерживающий эффект - здесь он отсутствует
• Для систем с несколькими кнопками помечайте каждую - без индикатора легко запутаться в работе
• Проверяйте соответствие напряжения сети - максимальная нагрузка 250 В AC, не допускается подключение к 380 В
