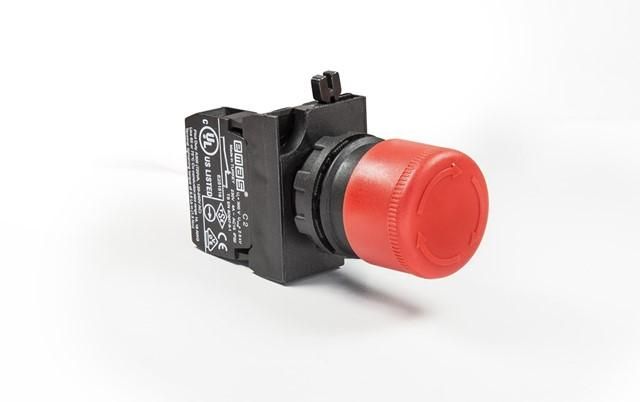

Кнопка аварийная (1НЗ) (CP) с низкой головкой EMAS CP200EK30

Кнопка аварийная с одним нормально замкнутым контактом (1НЗ) (CP) с низкой головкой от бренда EMAS (артикул cp200ek30) предназначена для экстренного отключения оборудования в промышленных системах. Её компактная форма и надёжная защита делают её подходящей для установки в плотных щитах и на оборудовании с ограниченным пространством.

Назначение и область применения

Кнопка аварийная с одним нормально замкнутым контактом (1НЗ) (CP) с низкой головкой используется для немедленного отключения питания или управления в случае аварии. Подходит для установки в электрощитах, на станках, конвейерах, насосных станциях и других промышленных устройствах. Нормально замкнутый контакт (1НЗ) размыкает цепь при нажатии - это стандартный способ обеспечить остановку при срабатывании аварийной кнопки.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Диапазон рабочих температур: от –15 C до +80 C
• Частота операций: до 1200 раз/час при нагрузке 4 А, до 3000 раз/час без нагрузки
• Механический ресурс: минимум 500 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний при 4 А
• Степень защиты: IP65 - полностью защищена от пыли и струй воды
• Площадь сечения кабеля: 1,5–2,5 мм2
• Корпус блок-контактов: огнестойкий полиамид V0 (PA6)
• Пластиковые элементы: из поликарбоната - ударопрочные и термостойкие
• Диэлектрическая прочность: между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В переменного тока

Совместимость и монтаж

Кнопка аварийная с одним нормально замкнутым контактом (1НЗ) (CP) с низкой головкой (артикул cp200ek30) устанавливается в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Возможна установка в любом положении - горизонтальном, вертикальном или наклонном. Благодаря низкой головке, кнопка не выступает над поверхностью панели, что снижает риск случайного срабатывания и позволяет компактно размещать несколько устройств рядом. Для подсветки можно дополнительно подключить внешний модуль (не входит в комплект).

Безопасность и стандарты

Кнопка аварийная с одним нормально замкнутым контактом (1НЗ) (CP) с низкой головкой соответствует требованиям:

• UL 508 - стандарт США для промышленных контрольных устройств
• TS EN 60947-5-1 - европейский стандарт для аппаратов управления
• VDE 0660 - немецкий стандарт безопасности электрооборудования

Огнестойкий материал корпуса (V0 PA6) предотвращает распространение пламени. Устройство прошло испытания на пробой изоляции и долговременную работу при высоких температурах.

Преимущества

• Низкая головка - удобна для установки в плотных панелях и щитах
• Высокая механическая и электрическая износостойкость - длительный срок службы даже при частых срабатываниях
• IP65 - надёжная защита от пыли и брызг воды, подходит для сырых и запылённых помещений
• Материалы корпуса - поликарбонат и огнестойкий PA6 обеспечивают прочность и безопасность
• Поддерживает широкий диапазон температур - работает в холодных цехах и жарких помещениях
• Гибкое подключение кабеля - зажимы принимают провода 1,5–2,5 мм2 без необходимости доработки

Ограничения применения

• Не предназначен для работы при напряжении выше 240 В переменного тока - использование при более высоких значениях недопустимо
• Максимальный ток - 4 А; перегрузка вызывает быстрый износ контактов
• Не имеет встроенной подсветки - для индикации требуется внешнее решение
• Не рекомендовано применение в средах с постоянным воздействием масла, растворителей или агрессивными химикатами - материалы не устойчивы к таким веществам
• Частота срабатывания свыше 3000 раз/час может снизить срок службы

Примеры использования

• Аварийная остановка станка на сборочном участке
• Отключение конвейера при попадании человека в опасную зону
• Кнопка аварийного отключения на насосной станции
• Управление питанием в распределительном шкафу на складе
• Система экстренного отключения в теплицах с автоматическим поливом

Практические советы

• Выбирайте место установки так, чтобы кнопка была легко доступна, но не находилась в зоне возможных ударов или вибраций
• При монтаже используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - не поместится в зажим
• Перед первым включением проверьте целостность контактов мультиметром - в нормальном состоянии они должны быть замкнуты
• Для многократного использования в условиях повышенной влажности регулярно осматривайте герметичность корпуса
• Если нужна подсветка - выбирайте совместимые световые модули от EMAS, которые фиксируются на этом типе кнопки
• Не закручивайте крепления слишком сильно - это может повредить пластиковый корпус
