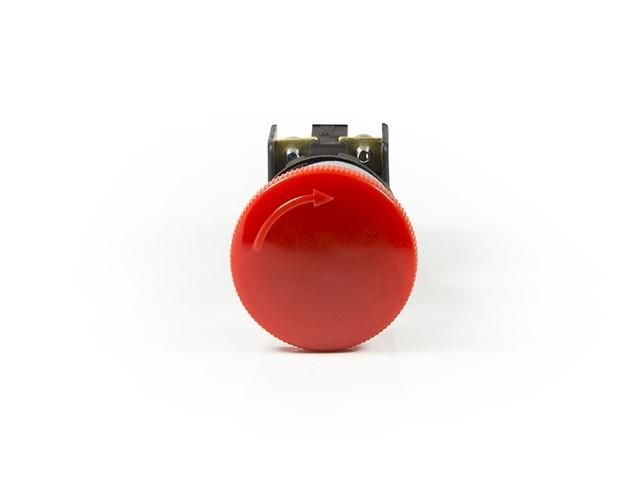

Кнопка аварийная "Грибок" 1НО+1НЗ EMAS KB14E

Кнопка аварийная грибковая EMAS KB14E предназначена для быстрого отключения оборудования в экстренных ситуациях. Устройство сочетает один нормально открытый и один нормально закрытый контакт, что позволяет управлять двумя цепями одновременно - например, отключить питание и активировать сигнализацию.

Назначение и область применения

Кнопка аварийная грибковая EMAS KB14E используется там, где требуется немедленное отключение питания или запуск аварийной процедуры. Подходит для установки на станках, конвейерах, прессах, насосных станциях и других промышленных объектах. Грибковая форма обеспечивает удобный захват даже в перчатках, а яркий цвет делает её легко заметной.

Технические характеристики

• Тип контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый)
• Максимальный ток коммутации: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP65 - герметичная конструкция против пыли и струй воды
• Материал корпуса: прочный термостойкий пластик
• Цвет кнопки: красный (стандарт для аварийных устройств)
• Установочная глубина: 28 мм
• Рабочая температура: от -25C до +55C

Совместимость и монтаж

Кнопка аварийная грибковая EMAS KB14E монтируется в стандартную круглую нишу диаметром 22 мм. Для фиксации используется резьбовая гайка M22x1, которая затягивается с тыльной стороны панели. Кабель подводится через входные отверстия с резиновыми уплотнителями. Оба контакта выведены отдельными клеммами - можно подключить два устройства или одну цепь с обратным сигналом. Перед установкой проверьте соответствие диаметра отверстия - несоответствие может повредить уплотнение и снижает степень защиты IP65.

Безопасность и стандарты

Кнопка соответствует требованиям IEC 60947-5-1 и EN 60947-5-1 для аппаратов управления. Соответствует нормам безопасности для промышленного оборудования. Красный цвет и выпуклая форма выполнены в соответствии с рекомендациями GOST R 51330 и ISO 13850 - обеспечивают единый визуальный язык аварийного отключения.

Преимущества

• Два типа контактов в одном корпусе - экономят место и упрощают схему управления
• Высокая надёжность механической системы: срок службы более 500 000 циклов нажатий
• Защита IP65 предотвращает попадание пыли и брызг воды - подходит для сырых и пыльных сред
• Автоматический возврат после отпускания - не требует ручного сброса

Ограничения применения

Не предназначен для использования во взрывоопасных зонах (не имеет взрывозащиты Ex). Не рассчитана на постоянное напряжение выше 250 В переменного тока или 125 В постоянного тока. Не следует применять в условиях частых ударов или вибраций свыше 1g - возможен выход из строя механизма. Также не рекомендуется использовать в качестве основного выключателя - только для аварийного отключения.

Примеры использования

• На металлообрабатывающем станке: отключение двигателя (через НО) и включение световой/звуковой сигнализации (через НЗ)
• На конвейере: остановка ленты и одновременная отправка сигнала в систему контроля
• На насосной станции: отключение помпы и активация оповещения о перегрузке

Практические советы

• Перед монтажом протестируйте работу обоих контактов мультиметром - убедитесь, что НО замыкается, а НЗ размыкается при нажатии
• Используйте кабель с жилами не менее 0.75 мм2 - для надёжной передачи сигнала при высоких нагрузках
• При установке в панель из тонкого металла используйте шайбу для равномерного распределения усилия
• Регулярно проверяйте свободное движение кнопки - грязь или масла могут забивать механизм
• Эта кнопка EMAS KB14E совместима со всеми стандартными креплениями для грибковых кнопок - можно менять на аналоги без изменения отверстия
