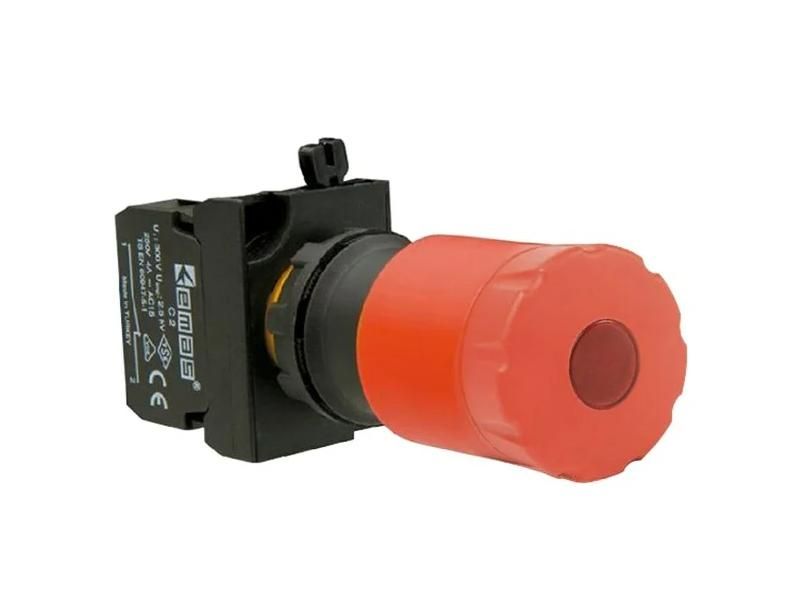

Кнопка аварийная "Грибок" CP d30мм 1НО+1НЗ светодиод 12-30В с возвратом поворотом красн. EMAS CP162ES30

Кнопка аварийная "Грибок" EMAS CP162ES30 предназначена для экстренного отключения оборудования в промышленных системах. Её красный цвет, механический возврат поворотом и встроенный светодиод обеспечивают быструю визуальную идентификацию и управление даже в условиях плохой освещённости.

Назначение и область применения

Кнопка аварийная "Грибок" EMAS CP162ES30 используется для немедленной остановки оборудования в случае опасности. Подходит для установки на пультах управления, стендах, станках, конвейерах, насосных станциях и других промышленных объектах. Комбинированные контакты позволяют одновременно разрывать одну цепь и замыкать другую - например, отключить питание и активировать сигнал тревоги.

Технические характеристики

• Диаметр головки: 30 мм
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиод, работает при напряжении 12–30 В постоянного или переменного тока
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP65 (защита от пыли и струй воды)
• Материал контактов: серебро-никель (AgNi)
• Сечение кабеля: 1,5–2,5 мм2
• Материал корпуса: полиамид PA6 с классом горючести V0
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В переменного тока

Совместимость и монтаж

Кнопка аварийная "Грибок" EMAS CP162ES30 устанавливается в отверстие диаметром 30 мм. Крепится фиксирующей гайкой с тыльной стороны панели. Для подключения используйте кабель сечением 1,5–2,5 мм2 - зажимы рассчитаны именно на этот диапазон. Светодиод подключается параллельно к цепи управления напряжением 12–30 В. Устройство можно монтировать в любом положении - вертикально, горизонтально или под углом - без потери функциональности.

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из самозагасающего материала PA6 класса V0 - он не распространяет пламя при перегреве. Защита IP65 обеспечивает надёжную работу в запылённых и влажных средах, таких как цеха, склады и помещения с мойкой оборудования.

Преимущества

• Красный цвет и встроенная подсветка делают кнопку легко узнаваемой даже в условиях плохого света
• Возврат поворотом исключает случайное повторное включение после срабатывания
• Комбинированная система контактов (НО+НЗ) позволяет использовать её для сложных схем управления
• Высокий ресурс работы снижает необходимость частой замены
• Низкий уровень нагрева при длительной нагрузке увеличивает долговечность
• Фиксация через гайку обеспечивает жёсткую посадку без люфтов

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах - отсутствует взрывозащита Ex
• Светодиод требует внешнего источника питания 12–30 В - не работает от сети 240 В
• Максимальная рабочая температура +80C - не рекомендуется для установки рядом с источниками высокого тепла (например, печными элементами)
• Не следует применять в средах с постоянным воздействием химических растворителей - материал корпуса совместим с большинством масел и смазок, но не с агрессивными кислотами

Примеры использования

• На станке ЧПУ - для мгновенной остановки при защемлении детали
• На конвейере - для аварийного отключения при попадании человека в зону движения
• В распределительном шкафу - для отключения питания всей группы оборудования
• На насосной станции - для остановки системы при утечке или перегреве

Практические советы

• Перед монтажом проверьте глубину отверстия - головка "грибка" должна выступать достаточно для удобного нажатия, но не мешать соседним элементам
• При подключении светодиода соблюдайте полярность - анод (+) подключайте к положительному выводу источника питания
• Для многократного использования в высокочастотных режимах (более 2000 операций/час) регулярно проверяйте состояние контактов
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать пластиковый корпус
• Если кнопка будет использоваться вне помещений, убедитесь, что кабельный ввод также имеет степень защиты IP65
