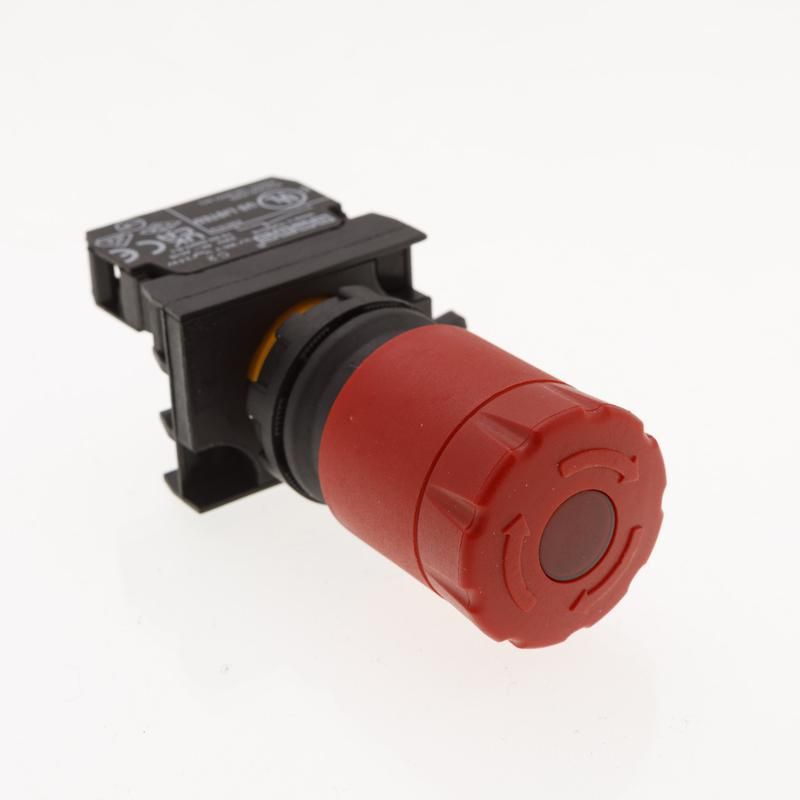

Кнопка аварийная "Грибок" CP d30мм 1НЗ с возвратом поворотом подсветкой EMAS CP200ES30

Кнопка аварийная "Грибок" EMAS CP200ES30 предназначена для экстренного отключения оборудования в промышленных системах. Её удобная форма, подсветка и механическая надёжность делают её подходящим решением для щитов управления, станков и линий производства.

Назначение и область применения

Кнопка аварийная "Грибок" EMAS CP200ES30 используется для быстрого отключения электрооборудования в аварийной ситуации. Применяется в электрощитах, на станках, конвейерах, насосных станциях и других промышленных объектах, где требуется немедленное прекращение работы устройства. Подсветка позволяет легко найти кнопку даже в условиях плохого освещения.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Степень защиты: IP65 (защита от пыли и струй воды)
• Температурный диапазон: от –15 C до +80 C
• Частота операций: до 1200–3000 в час
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Сечение кабеля: 1,5–2,5 мм2
• Диаметр головки: 30 мм
• Тип контакта: один нормально замкнутый (НО)
• Возврат: поворотом
• Подсветка: встроена
• Корпус: огнестойкий поликарбонат (V0 PA6)

Совместимость и монтаж

Кнопка аварийная "Грибок" EMAS CP200ES30 устанавливается в панели через круглое отверстие диаметром 30 мм. Кабель подключается к клеммам с зажимом для провода 1,5–2,5 мм2. Для подсветки предусмотрено отдельное подключение - необходимо подать питание на соответствующие выводы. Установка возможна в любом положении: вертикально, горизонтально или под углом. Нет необходимости в специальных инструментах - фиксация осуществляется штатной гайкой.

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материала класса огнестойкости V0, что предотвращает распространение пламени. Электрическая изоляция обеспечивает безопасную работу при напряжении до 300 В. Защита IP65 гарантирует устойчивость к пыли и брызгам воды - подходит для условий цехов и открытых площадок.

Преимущества

• Поворотный возврат исключает случайное срабатывание после нажатия
• Встроенная подсветка улучшает видимость в темноте и при аварии
• Высокий механический ресурс - выдерживает более полумиллиона срабатываний
• Низкий уровень нагрева при работе снижает риск перегрева контактов
• Пластик корпуса - поликарбонат, устойчив к ударным нагрузкам и химическим воздействиям
• Контакты из AgNI обеспечивают долгую службу при высоких токах

Ограничения применения

• Не предназначен для работы при напряжении выше 240 В переменного тока
• Запрещён монтаж в средах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном подводе
• Не рекомендовано использование в местах с температурой ниже –15 C или выше +80 C
• Не подходит для управляемых цепей с током свыше 4 А - требуются дополнительные контакторы
• Подсветка работает только при наличии внешнего источника питания - не является самопитающейся

Примеры использования

• Аварийная остановка станка на металлообрабатывающем участке
• Отключение конвейера на пищевом производстве
• Остановка насосной группы в системе водоснабжения
• Экстренный выключатель в распределительном щите на складе
• Кнопка в пульте управления лифтом или эскалатором

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 30 мм, иначе возникнет люфт или трудности с фиксацией
• При подключении подсветки используйте отдельный источник питания 24–240 В переменного тока - совпадение с основным напряжением не обязательно
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить пластиковый корпус
• Для многократного использования в вибрационных средах рекомендуется применять дополнительную антивибрационную прокладку
• Проверяйте целостность подсветки перед запуском системы - она должна работать сразу после включения питания
• Обязательно помечайте кнопку знаком “Аварийный останов” - это требование безопасности по ГОСТ и ISO
