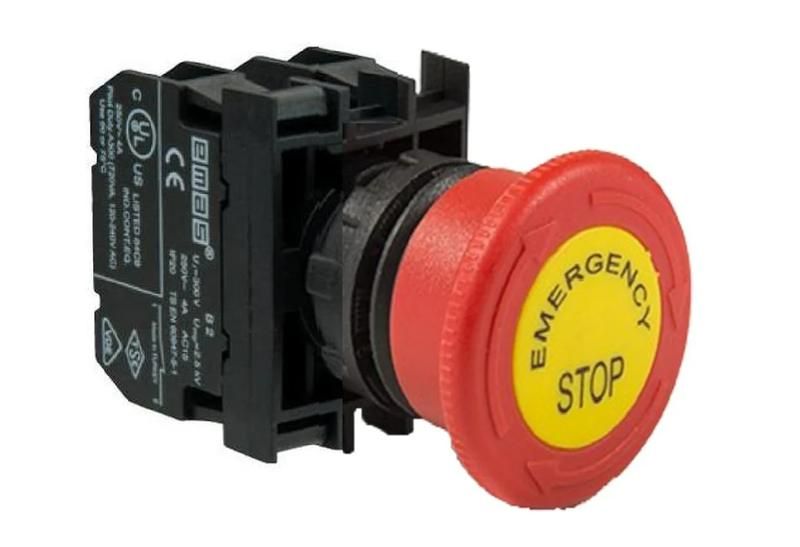

Кнопка аварийная "Грибок" d40мм 1НО+1НЗ с фиксацией и возвратом поворотом EMAS B102EE

Кнопка аварийная EMAS b102ee - надёжное устройство для экстренного отключения оборудования с двумя контактами (НО и НЗ) и механической фиксацией, возвращаемой поворотом. Подходит для установки в электрощитах, на станках, конвейерах и других промышленных системах, где важна быстрая реакция и долгий срок службы.

Назначение и область применения

Кнопка аварийная EMAS b102ee предназначена для немедленного отключения электрооборудования в аварийной ситуации. Её используют там, где требуется гарантированное размыкание цепи при нажатии - например, на станках, ленточных конвейерах, насосных станциях, системах вентиляции и в распределительных щитах. Два типа контактов (НО и НЗ) позволяют управлять как сигналом тревоги, так и основной цепью питания, что делает её универсальной для схем безопасности.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Корпус блок-контактов: огнестойкий полипропилен V0 PA6
• Пластиковые элементы: поликарбонат
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка аварийная EMAS b102ee имеет стандартный диаметр 40 мм и монтируется в панели через круглое отверстие. Кабель подключается к зажимам с фиксацией - допускается провода сечением 1,5–2,5 мм2. Устройство можно устанавливать в любом положении - вертикально, горизонтально или под углом. Для подключения световой индикации предусмотрен вывод под внешний блок подсветки (не входит в комплект). Монтаж не требует специальных инструментов - достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Кнопка соответствует международным требованиям: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материалов с классом огнестойкости V0, что снижает риск распространения пламени. Диэлектрическая прочность обеспечивает защиту от пробоя даже при высоких перенапряжениях. IP50 защищает от проникновения пыли, но не предназначен для работы во влажной среде или под дождём.

Преимущества

• Два контакта (НО и НЗ) - возможность одновременно управлять сигналом и питанием
• Фиксация после нажатия и возврат поворотом - предотвращает случайное срабатывание
• Высокий механический и электрический ресурс - длительная работа без замены
• Низкий уровень нагрева при работе - безопасность при длительной нагрузке
• Пластик из поликарбоната - ударопрочность и устойчивость к температурным колебаниям
• Поддержка подсветки - удобство в условиях плохой видимости

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, брызгами воды или мытьём струёй - степень защиты IP50 не предусматривает защиту от жидкостей
• Не рекомендовано использование в средах с агрессивными химическими веществами - материал корпуса не устойчив ко всем растворителям
• Максимальная рабочая частота - 3000 операций в час; частые срабатывания свыше этого значения сокращают срок службы
• Не подходит для управляемых цепей выше 240 В переменного тока или 4 А

Примеры использования

• На металлообрабатывающих станках - кнопка устанавливается рядом с оператором для быстрого отключения при опасности
• На конвейерных линиях - используется для остановки всей линии при попадании человека в зону движения
• В распределительных щитах - как часть системы аварийного отключения силового оборудования
• На насосных станциях - для экстренной остановки при утечке или перегреве

Практические советы

• Выбирайте место установки так, чтобы кнопка была легко доступна, но не находилась в зоне случайных ударов или вибраций
• При использовании подсветки проверьте совместимость внешнего модуля - он должен работать при 240 В переменного тока
• Проверяйте плотность затяжки кабельных зажимов - слабый контакт вызывает нагрев и выход из строя
• Перед первым запуском протестируйте работу обоих контактов (НО и НЗ) мультиметром - убедитесь, что они меняют состояние при нажатии и повороте
• Не используйте кнопку в качестве обычного выключателя - она рассчитана на аварийное применение, а не на частое включение/выключение
