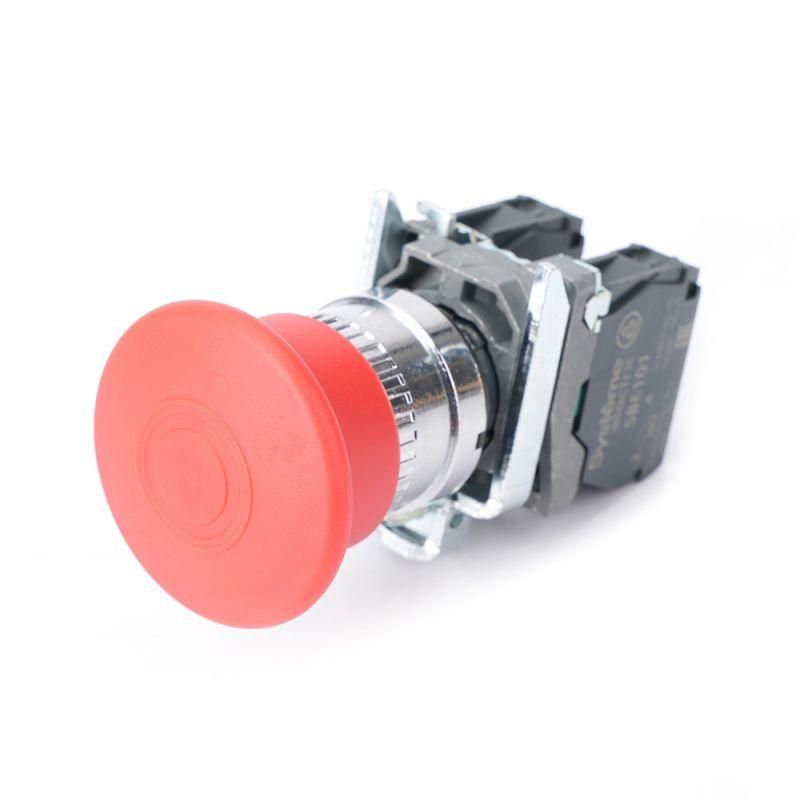

Кнопка аварийного останова SB4 в сборе 22мм 40мм тяни-толкай металл 1НО+1НЗ | SB4BT845 SE APC

Кнопка аварийного останова SB4 в сборе 22 мм 40 мм тяни-толкай металл 1НО+1НЗ от бренда Systeme Electric - надёжное устройство для экстренного отключения оборудования в промышленной среде. Артикул sb4bt845 обеспечивает механическую блокировку и быстрый доступ при аварии, соответствует требованиям безопасности на производстве.

Назначение и область применения

Кнопка аварийного останова SB4 в сборе предназначена для немедленного отключения электрооборудования в случае опасности. Применяется там, где требуется быстрый и надёжный способ остановить машину: на станках, конвейерах, прессах, роботизированных линиях, в щитах управления и на объектах инфраструктуры. Металлический корпус и ярко-красный грибовидный толкатель обеспечивают высокую видимость и устойчивость к механическим воздействиям.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр головки (купола): 40 мм - удобен для нажатия даже в перчатках
• Тип толкателя: грибовидный, красный - стандартизированная форма для аварийных кнопок
• Способ разблокировки: вытягиванием - предотвращает случайное включение
• Тип фиксации: с фиксацией после нажатия - остаётся в положении “останов” до ручного сброса
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяет коммутировать цепи управления и сигнализации
• Максимальное напряжение: 380 В - рассчитана на работу в трёхфазных сетях промышленного типа
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы - надёжное соединение проводов без пайки
• Материал корпуса: металл - устойчив к ударным нагрузкам и химическим воздействиям
• Способ монтажа: встраиваемый - устанавливается в панель или шкаф через отверстие

Совместимость и монтаж

Кнопка аварийного останова SB4 в сборе совместима с любыми панелями, имеющими круглое отверстие диаметром 22,5 мм. Для установки необходимо просверлить отверстие точно по размеру, вставить кнопку и закрутить фиксирующую гайку с тыльной стороны. Подключаются два провода к каждому контакту: один к НО, второй к НЗ. Винтовые зажимы позволяют использовать провода сечением до 2,5 мм2. Не рекомендуется использовать в условиях постоянного погружения в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой.

Безопасность и стандарты

Изделие соответствует международным требованиям к аварийным остановам: цвет красный, форма гриба, механизм вытягивания - всё выполнено в соответствии с ГОСТ IEC 60947-5-1. Комплексная защита IP65 делает её пригодной для работы в запылённых, влажных и агрессивных средах. Отсутствие автоматического возврата исключает риск самопроизвольного запуска оборудования после остановки.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к вандализму
• Механизм “тяни-толкай” исключает случайное срабатывание и требует осознанного действия
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании цепей управления
• Универсальный диаметр 40 мм соответствует большинству стандартных панелей
• Фиксация после нажатия обеспечивает визуальную и тактильную обратную связь - оператор сразу знает, что оборудование остановлено

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Работает только при температуре окружающей среды от -25C до +55C - не подходит для холодильных камер или печей
• Не имеет световой индикации - нельзя использовать как сигнал “работа” / “останов”, если нужна визуальная индикация состояния
• Подключение только винтовое - несовместима с быстросъёмными разъёмами

Примеры использования

• На ленточном конвейере - кнопка смонтирована вдоль всей линии, чтобы любой рабочий мог остановить движение
• В шкафе управления насосной станцией - используется для аварийного отключения питания при утечке
• На станке с ЧПУ - установлен рядом с пультом, чтобы оператор мог быстро среагировать на сбой
• На элеваторе или подъёмнике - обеспечивает безопасность при обслуживании

Практические советы

• Перед монтажом проверьте глубину панели - корпус кнопки sb4bt845 требует минимум 40 мм свободного места сзади
• При подключении используйте провода с изоляцией, устойчивой к маслу и перегреву - особенно вблизи двигателей
• Обязательно пометьте провода: НО и НЗ - путаница может нарушить работу системы блокировки
• Регулярно проверяйте легкость вытягивания толкателя - если он заедает, возможно, попала пыль или окисление контактов
• Для систем с несколькими кнопками - все должны иметь одинаковый тип фиксации и цвет, чтобы соблюсти единый стандарт безопасности
