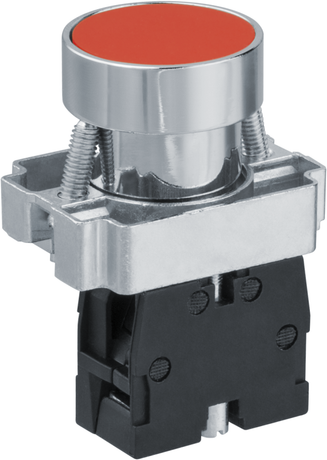

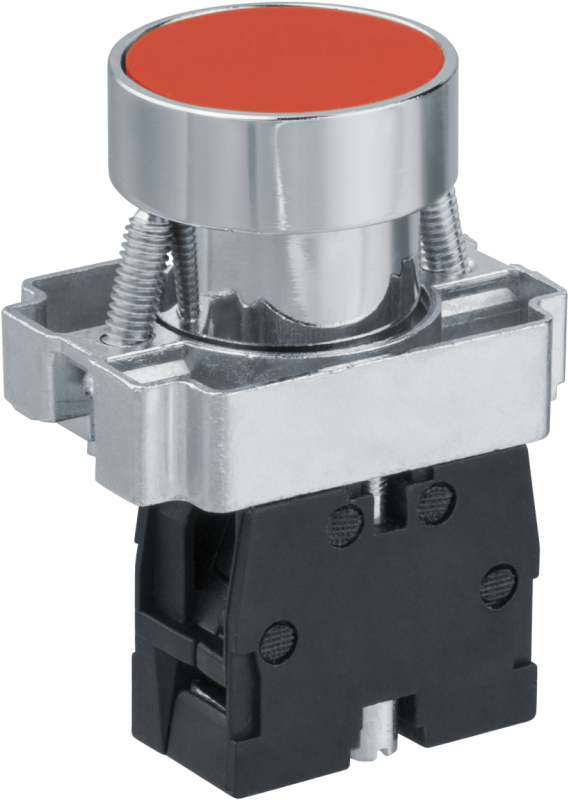

Кнопка d22мм NC 82 819 NBI-B-08-R красн. Navigator 82819

Кнопка нажимная d22мм нормально-замкнутая (NC) красная NBI-B-08-R от бренда Navigator предназначена для управления цепями автоматики - например, для остановки оборудования или активации аварийного режима. Артикул 82819 относится к серии NBI-B, которая отличается надёжной конструкцией и устойчивостью к механическим нагрузкам.

Назначение и область применения

Эта кнопка используется в системах управления промышленным оборудованием, где требуется быстрый и надёжный сигнал остановки. Красный цвет и нормально-замкнутое (NC) состояние соответствуют стандартам безопасности: при нажатии цепь размыкается, что приводит к отключению питания. Подходит для установки на пультах управления станков, конвейеров, насосных станций и других устройств, требующих экстренной остановки.

Технические характеристики

• Диаметр корпуса: 22 мм
• Тип контактов: нормально замкнутые (NC)
• Цвет клавиши: красный
• Серия: NBI-B
• Артикул: 82819
• Производитель: Navigator

Нормально-замкнутый контакт означает, что ток проходит через кнопку, когда она не нажата. При нажатии контакт размыкается - это обеспечивает безопасную остановку даже при обрыве провода или потере питания.

Совместимость и монтаж

Кнопка NBI-B-08-R монтируется в панели с отверстием диаметром 22 мм. Для фиксации используется резьбовая гайка, расположенная с тыльной стороны. Кабель подключается к двум клеммам: вход и выход. Убедитесь, что толщина панели позволяет плотно закрутить гайку - оптимальная толщина до 5 мм. Совместима со стандартными креплениями для кнопок d22 мм от других производителей.

Безопасность и стандарты

Красный цвет и NC-конфигурация соответствуют требованиям ГОСТ Р МЭК 60204-1 для аварийных остановок. Применение этой кнопки в качестве аварийной остановки повышает соответствие нормам промышленной безопасности.

Преимущества

• Ударопрочная пластиковая головка выдерживает частые нажатия
• Металлический механизм внутри обеспечивает долгий срок службы
• Чёткая тактильная отдача при нажатии - оператор сразу чувствует срабатывание
• Стандартный размер 22 мм совместим с большинством панелей управления

Ограничения применения

Не предназначен для работы в условиях постоянного воздействия воды, масла или химических растворов - отсутствует указание на степень защиты IP. Не рекомендуется использовать в взрывоопасных зонах без дополнительной защиты. Напряжение и ток не указаны - необходимо проверять совместимость с нагрузкой в вашей схеме.

Примеры использования

• Автоматическая линия сборки - кнопка остановки на пульте оператора
• Фрезерный станок - аварийная остановка при заедании инструмента
• Ленточный конвейер - экстренный стоп при перегрузке
• Роботизированный модуль - остановка по команде персонала

Практические советы

• Перед монтажом проверьте, что схема управления рассчитана именно на NC-контакты - использование NO-контактов изменит логику работы системы
• Используйте кабель сечением не менее 0,75 мм2 для надёжного соединения
• При групповой установке нескольких кнопок убедитесь, что все они подключены последовательно - это гарантирует остановку при нажатии любой из них
• Регулярно проверяйте свободное движение клавиши - грязь или окисление могут затруднить срабатывание
