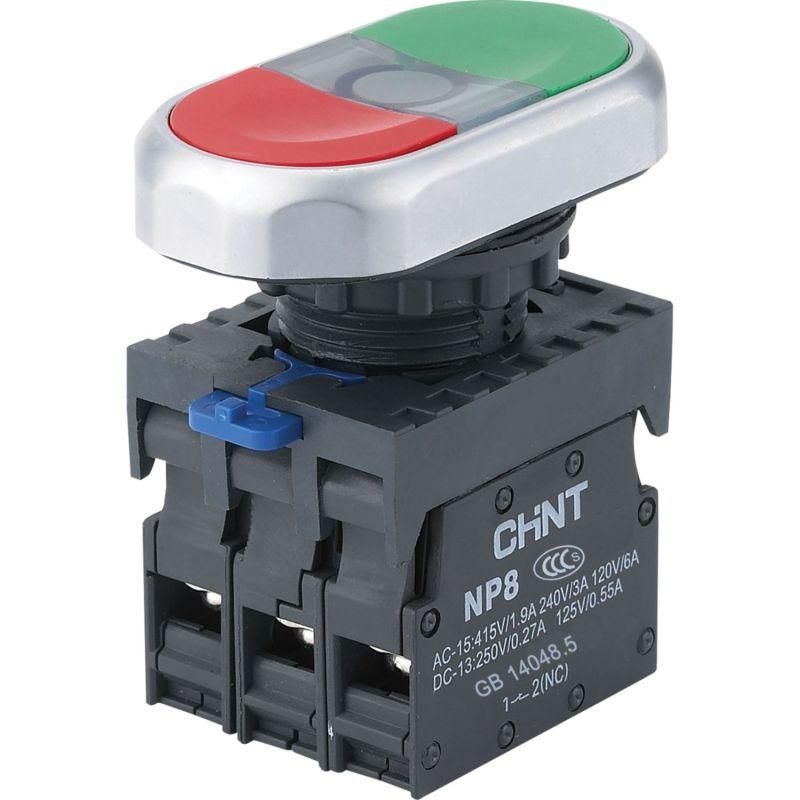

Кнопка двойная NP8-11SD/1 белый, AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667562 CHINT

Кнопка двойная NP8-11SD/1 белый, AC110-230В(LED) от бренда CHINT - это комбинированный управляющий элемент с двумя постами, подсветкой и степенью защиты IP65, предназначенный для управления оборудованием в условиях пыли и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка двойная NP8-11SD/1 белый, AC110-230В(LED) используется для ручного управления электрическими цепями. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, она позволяет одновременно управлять двумя функциями - например, запуск и остановка, включение и блокировка. Применяется в промышленной автоматизации: на станках, конвейерах, насосных станциях, системах вентиляции. Устойчивость к пыли и струям воды делает её подходящей для работы в цехах, на улице или в помещениях с повышенной влажностью.

Технические характеристики

• Рабочее напряжение: AC 110–230 В
• Количество постов: 2 (два отдельных механизма в одном корпусе)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Подсветка: светодиодная, работает при подаче напряжения
• Самовозврат: да - после нажатия кнопка возвращается в исходное положение
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: овальная
• Цвет: белый
• Материал переднего кольца: пластик
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления

Совместимость и монтаж

Кнопка двойная NP8-11SD/1 белый, AC110-230В(LED) монтируется в панель через круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется за счёт зажимов внутри панели - не требует дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2. Контакты рассчитаны на ток до 5 А (стандарт для таких устройств). Подсветка активируется при подаче напряжения на входную цепь - не требует отдельного питания. Совместима со стандартными клеммниками и кабелями переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования в промышленных условиях. Степень защиты IP65 обеспечивает надёжную работу в средах с пылью и влагой, что снижает риск короткого замыкания. Материалы корпуса и переднего кольца - самозагасающие пластики, соответствуют нормам UL94 V-2. Работает в температурном диапазоне от -25C до +55C (типичный для промышленных кнопок).

Преимущества

• Две функции в одном устройстве - экономия места на панели
• Подсветка позволяет легко определить состояние кнопки в темноте или при плохом освещении
• Самовозврат гарантирует предсказуемую реакцию системы - не требуется удерживать кнопку
• Пластиковое переднее кольцо устойчиво к механическим повреждениям и химическим воздействиям
• Высокая степень защиты IP65 - подходит для сложных условий эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равен IP67
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, растворители)
• Контакты не рассчитаны на высокие токи (>5 А) - не применяются для прямого управления мощными двигателями без контактора
• Отсутствуют встроенные механические блокировки - нельзя использовать как аварийную остановку без внешней блокировки

Примеры использования

• Управление станком: одна кнопка - “пуск” (НО), вторая - “стоп” (НЗ)
• Автоматическая линия: включение подачи материала (НО) и остановка конвейера (НЗ)
• Щит управления: сигнализация состояния “работа” (подсветка) и экстренная остановка
• Наружные пункты управления: вентиляционные установки, насосные станции

Практические советы

• При монтаже проверьте глубину панели - задняя часть кнопки выступает на 30–40 мм, нужен свободный объём
• Для долгой службы избегайте частых ударов по кнопке - даже прочный механизм имеет ограниченный ресурс (обычно 1 млн циклов)
• Если подсветка не горит - проверьте питание на входе, а не исправность LED: он встроен в контактную группу и не ремонтируется
• При замене аналога - учтите, что диаметр 22 мм совпадает с большинством промышленных кнопок, но форма овальной линзы отличает эту модель от круглых аналогов
• Артикул 667562 - точный идентификатор для заказа запасных частей; не путайте с другими моделями NP8, где может меняться цвет, тип контактов или напряжение
