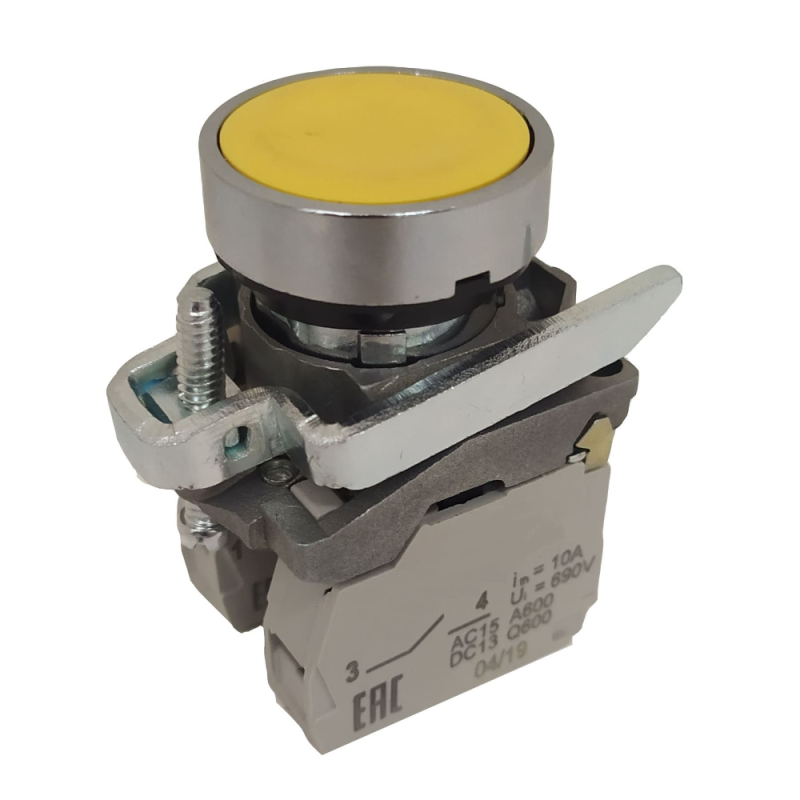

Кнопка КМЕ4111мС-желтый-1но+1нз-цилиндр-IP40 | 354441 КЭАЗ

Кнопка КМЕ4111мС желтый 1 нормально открытый + 1 нормально закрытый цилиндр IP40 от КЭАЗ - это двухконтактная кнопка с самовозвратом для управления электрическими цепями в промышленном оборудовании. Подходит для установки в щитах и на станках, где требуется надежное и простое управление.

Назначение и область применения

Кнопка КМЕ4111мС желтый 1 нормально открытый + 1 нормально закрытый цилиндр IP40 используется для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и в распределительных щитах. Желтый цвет соответствует стандартной маркировке для командных операций, таких как «пуск» или «останов». Устройство не имеет фиксации - после нажатия возвращается в исходное положение самостоятельно.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: до 690 В переменного тока (AC)
• Тип механизма: с самовозвратом (без фиксации)
• Тип толкателя: цилиндрический, плоский
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Диаметр отверстия для монтажа: 22,3 мм
• Способ подключения: винтовые зажимы
• Цвет корпуса: желтый
• Цвет и материал переднего кольца: черное металлическое кольцо
• Количество постов: один

Совместимость и монтаж

Кнопка КМЕ4111мС желтый 1 нормально открытый + 1 нормально закрытый цилиндр IP40 монтируется через отверстие диаметром 22,3 мм. Для крепления используются два винта сзади - они фиксируют устройство в панели. Переднее кольцо из металла обеспечивает жесткую посадку и предотвращает проворачивание. Подключение осуществляется к винтовым клеммам - подходят провода сечением до 2,5 мм2. Убедитесь, что толщина панели позволяет плотно зафиксировать кнопку без люфта.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для цепей управления. Напряжение 690 В AC рассчитано на работу в промышленных сетях 50 Гц. Отсутствие защиты от брызг и пыли (IP40) делает её непригодной для открытых площадок или влажных сред - применяйте только внутри щитов или в контролируемых условиях. Механизм исключает самопроизвольное включение благодаря механической блокировке контактов.

Преимущества

• Комбинированная пара контактов (НО+НЗ) позволяет реализовать сложную логику управления без дополнительных элементов
• Металлическое переднее кольцо повышает долговечность и устойчивость к механическому воздействию
• Цилиндрический толкатель удобен для нажатия даже в перчатках
• Известная надежность изделий КЭАЗ - проверенные решения для промышленной автоматизации

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных условиях - IP40 не защищает от воды и пыли высоких уровней
• Не подходит для цепей силовой нагрузки - только для цепей управления (до 690 В AC)
• Отсутствует световая индикация - нельзя использовать там, где нужна визуальная сигнализация состояния
• Не имеет фиксации - не подходит для функций типа «вкл/выкл» с удержанием

Примеры использования

• Пуск станка: нажатие кнопки замыкает НО контакт, запуская двигатель; отпускание - размыкает цепь
• Аварийная остановка: НЗ контакт разрывает цепь питания при нажатии, сохраняя безопасность
• Работа с реле: одна кнопка одновременно активирует реле и отключает другую цепь
• Щитовое оборудование: компактное решение для управления вводными или вспомогательными контурами

Практические советы

• При монтаже используйте шайбы и гайки, чтобы избежать ослабления крепления при вибрации
• Перед подключением проверьте целостность контактов - НО и НЗ должны работать противоположно
• Для условий с повышенной вибрацией рекомендовано применение герметичных аналогов с IP65
• Если нужна индикация - выбирайте модель с лампой или подключите внешний индикатор
• Кнопка КМЕ4111мС желтый 1 нормально открытый + 1 нормально закрытый цилиндр IP40 совместима с другими изделиями серии КМЕ - можно собирать модульные панели
