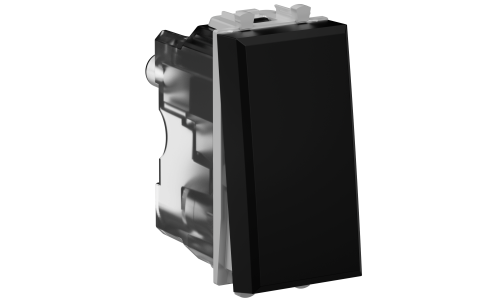

Кнопка модульная 1 мод. Avanti "Черный матовый" DKC 4412151 ДКС

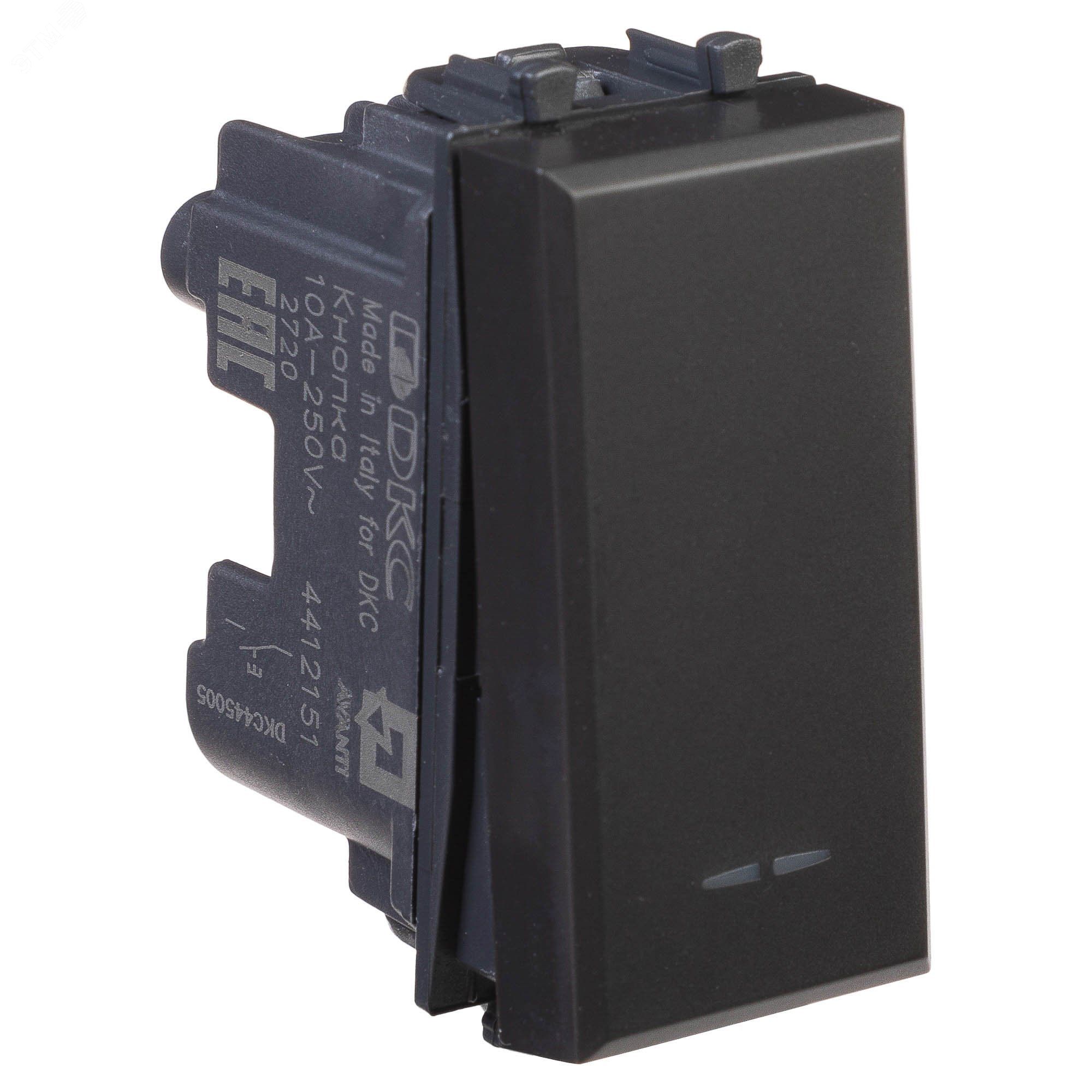

Кнопка модульная DKC Avanti (артикул 4412151) - однокнопочный выключатель с подсветкой для скрытой установки в модульные системы управления, предназначенный для кратковременного включения нагрузки до 16 А при напряжении 230 В. Подходит для интеграции в короба In-liner Front, Sotto и Aero.

Назначение и область применения

Кнопка модульная DKC Avanti используется для ручного включения и отключения электропитания устройств с малой мощностью. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах и рабочих местах, где требуется удобный и наглядный способ управления питанием. Устанавливается исключительно в модульные системы: In-liner Front, Sotto и Aero - через специальные рамки-суппорты и каркасы Avanti.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Количество клавиш: 1
• Количество модулей: 1
• Тип контакта: один замыкающий (NO)
• Тип включения: клавиша-качалка
• Подсветка: есть (светодиодная, работает при включенном состоянии)
• Цвет: черный матовый
• Материал корпуса: термопласт, без галогенов
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Габариты: 22,4 × 44,9 × 36,9 мм
• Способ монтажа: скрытый, в подрозеточные коробки
• Зажимы: винтовые, для проводов до 2,5 мм2
• Шаблон зачистки кабеля: 11 мм
• Отверстия для ввода кабелей: два по 3 мм на каждую клемму

Совместимость и монтаж

Кнопка DKC Avanti устанавливается только совместно с каркасами серии Avanti - без них она не фиксируется в стене. Для монтажа требуются:

• Каркас с лапками (артикул 4400802) - обеспечивает жесткую фиксацию в подрозеточной коробке;
• Рамка-суппорт (например, 4400912) - для встраивания в короба In-liner Front, Sotto или Aero;
• Саморезы - для крепления каркаса к коробке (не входят в комплект).

При монтаже важно соблюдать шаг между отверстиями в коробе - он соответствует габаритам одного модуля (22,4 мм). Кабель зачищается на 11 мм, как указано в шаблоне. Не допускается установка без каркаса - кнопка не будет удерживаться в стене.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и промышленных применений. Материал корпуса - термопласт без галогенов, что снижает риск выделения токсичных веществ при перегреве. Степень защиты IP20 позволяет использовать только внутри помещений, в сухих условиях. Отсутствие открытых токоведущих частей после установки минимизирует риск поражения током.

Преимущества

• Удобная подсветка клавиши - позволяет легко найти кнопку в темноте;
• Матовая поверхность - не царапается, не оставляет следов от пальцев;
• Фиксация через каркас - обеспечивает прочную и долговечную установку;
• Совместимость с популярными системами (In-liner Front, Sotto, Aero) - упрощает сборку комплексных решений;
• Высокая плотность монтажа - один модуль занимает минимальное место в коробе.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли;
• Не работает без каркаса 4400802 - самостоятельная установка невозможна;
• Номинальный ток 16 А - не подходит для мощных потребителей (электрокотлы, насосы >3.5 кВт);
• Не имеет механической фиксации положения - кнопка возвращается в исходное состояние после отпускания; не является переключателем постоянного состояния;
• Не рекомендуется для частого циклического включения (>1000 раз/час) - возможен износ контактов.

Примеры использования

• Включение света на рабочем месте в системе Sotto;
• Кратковременный запуск пневматического клапана на конвейере;
• Аварийное отключение станка через кнопку в коробе In-liner Front;
• Управление освещением в сервисной зоне с использованием кабель-канала Aero.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в коробе - должно быть ≥3 мм для каждого кабеля;
• Не используйте провода с сечением более 2,5 мм2 - они не войдут в винтовые зажимы;
• При установке в короба Aero или Sotto - обязательно используйте оригинальные рамки Avanti (4400912 и аналоги);
• Подсветка работает только при замкнутом контакте - если кнопка не включает нагрузку, свечение не появится;
• Для обслуживания - достаточно открутить два винта на каркасе, чтобы достать механизм без демонтажа всей системы.
