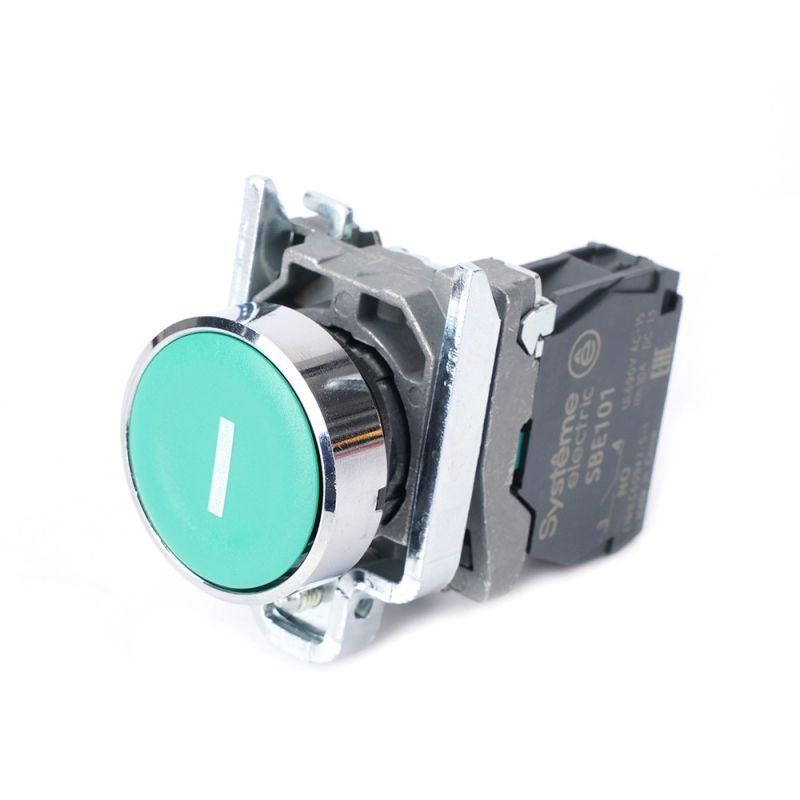

Кнопка модульная SB4 в сборе 22мм металл 1НО с маркировкой "I" зел. SE SB4BA3311 APC

Кнопка в сборе модульная 22мм металл 1НО с маркировкой I зеленая от Systeme Electric (артикул sb4ba3311) - это надежный коммутационный элемент для управления технологическим оборудованием. Металлический корпус, самовозврат и степень защиты IP65 делают её устойчивой к запылению и брызгам воды, что особенно важно на промышленных объектах.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями в режиме “нажал – включил”, с автоматическим возвращением в исходное положение. Подходит для включения оборудования, запуска процессов или активации сигналов. Применяется в промышленных щитах, станках, конвейерах, системах безопасности и на объектах инфраструктуры, где требуется долговечный и защищённый элемент управления.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия возвращается в исходное положение без фиксации
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только во время нажатия
• Напряжение: до 380 В - рассчитана на работу в сетях переменного тока средней мощности
• Диаметр монтажного отверстия: 22,5 мм - требует точной подготовки отверстия в панели
• Высота: 22,5 мм - компактная форма, не выступает сильно над поверхностью
• Цвет: зелёный - соответствует стандарту цветовой сигнализации (“пуск”/“включение”)
• Материал переднего кольца: металл - повышает механическую прочность и устойчивость к износу
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды с любого направления
• Тип толкателя: цилиндрический - равномерное нажатие, минимум заклиниваний
• Способ подключения: винтовые клеммы - надёжное соединение проводов, допускает многократную переподключку
• Конструкция: плоская, круглая линза - удобна для визуального контроля и предотвращает накопление грязи

Совместимость и монтаж

Кнопка в сборе модульная 22мм металл 1НО с маркировкой I зеленая (sb4ba3311) монтируется на лицевую панель через отверстие диаметром 22,5 мм. Для установки необходимо просверлить отверстие точно по размеру - меньшее отверстие не позволит вставить кнопку, большее - нарушит герметичность. Кабель подключается к винтовым клеммам под задней крышкой. Настоятельно рекомендуется использовать кабель с жилами сечением до 2,5 мм2. Герметизация обеспечивается резиновым уплотнителем внутри корпуса - не требует дополнительной прокладки.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в условиях повышенной влажности, пыли и агрессивной среды. Соответствует международным стандартам на устройства управления промышленного типа. Цветовая маркировка “I” (вкл.) соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1, снижая риск ошибочного действия оператором.

Преимущества

• Металлический корпус обеспечивает высокую ударопрочность и срок службы даже при частом использовании
• Самовозврат исключает случайное сохранение состояния - важное преимущество для аварийных и пусковых функций
• IP65 позволяет использовать в помещениях с мойкой, на улице или в сырых цехах
• Чёткая маркировка “I” и зелёный цвет обеспечивают быстрое распознавание функции без инструкций
• Винтовое подключение - совместимо с любыми типами проводов, легко обслуживается

Ограничения применения

• Не предназначен для постоянного включения - только импульсное управление; для удержания нужна другая кнопка (например, с фиксацией)
• Работает только с напряжением до 380 В - нельзя использовать в сетях выше этого значения
• Не имеет световой индикации - не подходит для ситуаций, когда требуется визуальный статус работы
• Подходит только для монтажа в панели - не является встраиваемой или накладной кнопкой

Примеры использования

• Запуск насоса на водопроводной станции
• Активация конвейера на пищевом производстве
• Включение вентилятора в распределительном щите
• Сигнал “пуск” на пульте управления станка ЧПУ
• Ручной запуск системы освещения в подвале или на площадке

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть именно 22,5 мм, а не 22 мм, как указано в названии. Разница в 0,5 мм критична для плотной посадки.
• При подключении затягивайте винты с усилием 0,3–0,5 Нм - слишком слабо - плохой контакт, слишком сильно - повредите резьбу.
• Для длительной эксплуатации в агрессивной среде периодически протирайте поверхность кнопки от масла и пыли - не используйте растворители, только мягкая тряпка.
• Если вам нужна кнопка с индикацией или фиксацией - выбирайте другие модели серии SB4, например, с красной линзой и двумя контактами.
• Кнопка sb4ba3311 совместима с другими изделиями Systeme Electric - можно собирать единые панели управления без адаптеров.
