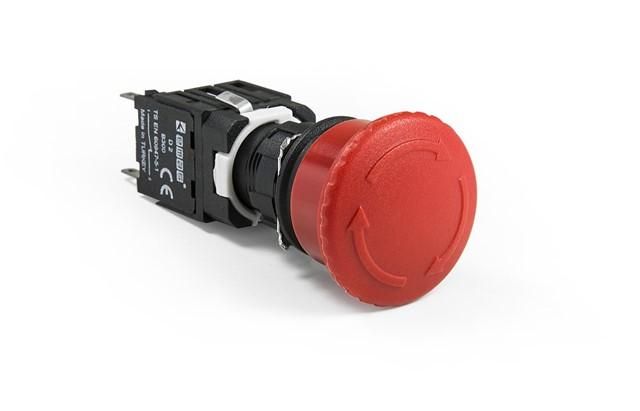

Кнопка нажимная аварийная (1НЗ) EMAS D200YE30K

Кнопка нажимная аварийная с нормально замкнутым контактом (1НЗ) и кнопочный выключатель в сборе от бренда EMAS (артикул d200ye30k) предназначена для экстренного отключения оборудования в промышленных системах управления. Устройство обеспечивает надёжную коммутацию цепей до 4 А при напряжении 240 В переменного тока, устойчиво работает в жёстких условиях производства.

Назначение и область применения

Кнопка используется для аварийной остановки оборудования - когда требуется немедленно разорвать цепь питания или управления. Подходит для установки в электрощитах, на пультах управления станков, конвейеров, насосных станций, систем вентиляции и других промышленных объектах. Нормально замкнутый контакт (1НЗ) означает, что цепь замкнута в обычном состоянии и размыкается при нажатии - это соответствует требованиям безопасности для аварийных остановок.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP56 (защита от пыли и мощных струй воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Корпус блок-контактов: огнестойкий поликондит (V0 PA6)
• Пластиковые элементы: из поликарбоната
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка d200ye30k совместима с типичными монтажными отверстиями диаметром 22 мм, используемыми в промышленных панелях. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Для фиксации используется резьбовая гайка - достаточно затянуть её рукой, затем проверить ключом. Возможна установка в любом положении: вертикально, горизонтально, перевёрнуто - конструкция не требует ориентации по оси. Блок-контакт можно дополнять модулем подсветки (не входит в базовую комплектацию).

Безопасность и стандарты

• Соответствует UL 508 - стандарту для промышленных контрольных устройств США
• Соответствует TS EN 60947-5-1 - европейскому стандарту на управление и коммутационные аппараты
• Соответствует VDE 0660 - немецкому стандарту на электрооборудование

Огнестойкий материал корпуса (V0 PA6) предотвращает распространение пламени при перегрузках. Диэлектрическая прочность обеспечивает защиту от пробоя даже при высоких импульсных нагрузках.

Преимущества

• Высокая механическая долговечность - до 500 тысяч срабатываний
• Низкий уровень нагрева при работе - снижает риск перегрева в плотных щитах
• Цветовое разнообразие позволяет легко идентифицировать аварийные кнопки среди других элементов панели
• Герметичная конструкция IP56 защищает от пыли и брызг воды - подходит для сырых помещений и открытых площадок
• Поликарбонат и PA6 обеспечивают ударопрочность и химическую стойкость
• Поддержка подсветки - возможность интеграции световой индикации состояния

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Максимальный ток - 4 А; нельзя использовать для управления двигателями свыше 1,5 кВт без промежуточного реле
• Не имеет встроенной блокировки - при необходимости фиксации в нажатом состоянии требуется внешний механизм
• Не рекомендовано применение во взрывоопасных средах - отсутствует взрывозащита Ex
• Подсветка не входит в комплект - если нужна индикация, необходимо дополнительно заказывать модуль

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Отключение конвейера на пищевом производстве
• Экстренный стоп системы подачи воздуха в кабины
• Кнопка “останов” на распределительном щите насосной станции
• Пульт управления на участке с повышенной влажностью (например, мойка авто)

Практические советы

• Выбирайте цвет кнопки согласно ГОСТ Р 50030.5.5 - красный для аварийных остановок
• Перед монтажом проверьте глубину отверстия в панели - она должна соответствовать длине штока кнопки
• При использовании в местах с вибрацией закрепите кабель хомутами, чтобы исключить нагрузку на клеммы
• Не применяйте силу при нажатии - кнопка спроектирована для легкого нажатия, чрезмерное усилие снизит срок службы
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно после 50 тыс. операций
• При замене старой кнопки - убедитесь, что новый артикул d200ye30k имеет такой же тип контакта (1НЗ) и аналогичные габариты
