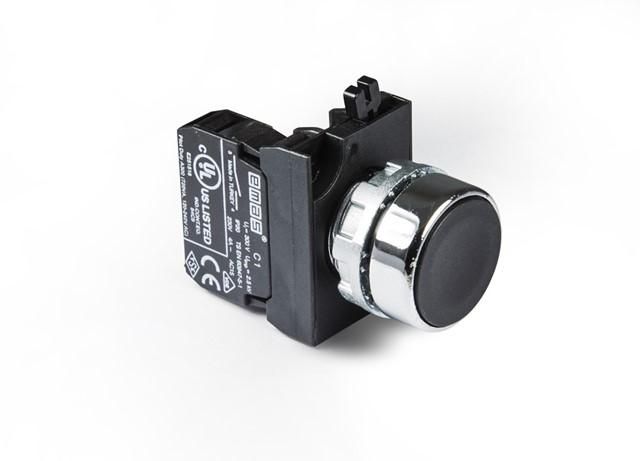

Кнопка нажимная круглая черн. CM100DH (1НО) EMAS

Кнопка нажимная круглая черная (1 нормально открытый контакт) от бренда EMAS с артикулом cm100dh - это надёжное устройство управления для автоматических систем, где требуется механическое включение цепи при нажатии. Подходит для установки на пультах, станках и оборудовании, работающем в запылённой среде.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: включения, старта или сброса оборудования. Благодаря нормальному разомкнутому контакту (НО), она замыкает цепь только во время нажатия и размыкает её при отпускании. Применяется в промышленной автоматизации - на станках, конвейерах, насосных станциях, пультах управления. Устойчивость к пыли и водным струям делает её подходящей для работы на производствах с высокой запылённостью или в условиях регулярной мойки оборудования.

Технические характеристики

• Тип контакта: один нормально открытый (НО)
• Материал корпуса: металл
• Цвет: чёрный
• Степень защиты: IP65 - полная защита от пыли и устойчивость к льющимся под давлением струям воды
• Рабочее напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Сопротивление изоляции: не менее 10 МОм (при испытательном напряжении 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Максимальная частота нажатий без нагрузки: 3000 раз в час
• Максимальная частота нажатий с полной нагрузкой: 1200 раз в час
• Рабочий температурный диапазон: от –5 C до +40 C

Совместимость и монтаж

Кнопка предназначена для установки в отверстие диаметром 22 мм - типичный стандарт для промышленных кнопочных устройств. Для фиксации используется резьбовая гайка на корпусе. Подключение осуществляется через два зажима для проводов сечением 1,5–2,5 мм2. Обязательно соблюдайте полярность при подключении к сети 230 В. Не используйте для коммутации постоянного тока выше указанных значений - спецификация рассчитана исключительно на переменный ток.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Защита IP65 обеспечивает безопасную работу в средах с повышенной влажностью и пылевой нагрузкой. Однако кнопка не предназначена для взрывоопасных зон или помещений с химически активными веществами - материал корпуса не имеет сертификата для таких условий.

Преимущества

• Высокая долговечность: механический ресурс в 500 тысяч циклов снижает потребность в обслуживании
• Защита IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Металлический корпус повышает устойчивость к механическим воздействиям
• Поддержка проводов до 2,5 мм2 упрощает подключение даже при больших токах
• Чёткая тактильная реакция при нажатии - удобна для операторов в перегрузках

Ограничения применения

• Не применяйте при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или отказ контактов
• Запрещено использование в качестве главного выключающего устройства - только для управления
• Не предназначен для частого включения/выключения при максимальной нагрузке более 1200 раз в час - это снизит срок службы
• Не совместим с сетями постоянного тока свыше 230 В
• Не защищена от погружения в жидкости - IP65 не означает водонепроницаемость при длительном контакте с водой

Примеры использования

• Стартовая кнопка на металлообрабатывающих станках
• Аварийный останов на конвейере
• Индицирующий элемент управления в шкафах автоматики
• Пульт управления насосной станцией в условиях сырости
• Локальный запуск вентилятора на производстве

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе будет нарушена герметизация
• При подключении используйте наконечники для проводов 1,5–2,5 мм2 - это повысит надёжность соединения
• Если кнопка работает в режиме частых нажатий, планируйте резервирование - электрический ресурс в 100 тыс. циклов может закончиться быстрее при постоянной нагрузке
• Для внешней установки рекомендуется применять защитные колпачки, хотя IP65 уже даёт хорошую степень защиты
• Проверяйте целостность уплотнителей при каждом техобслуживании - они могут износиться раньше самого механизма
