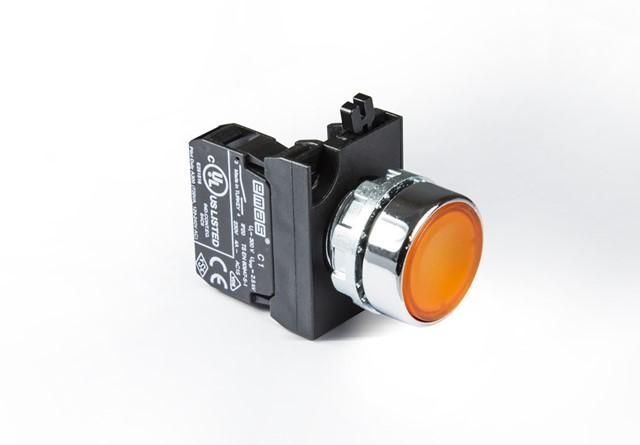

Кнопка нажимная круглая CM100DS (1НО) желт. EMAS

Кнопка нажимная круглая (1НО) желтая в сборе от бренда EMAS с артикулом cm100ds - это надёжное устройство управления для автоматических систем, где требуется механическое включение цепи одним нажатием. Подходит для установки на пультах, щитах и оборудовании, работающем в условиях пыли и влаги.

Назначение и область применения

Эта кнопка предназначена для коммутации слаботочных и силовых цепей постоянного или переменного тока. Жёлтый цвет соответствует стандартным требованиям безопасности - используется для сигналов предупреждения или активации. Применяется в системах управления станками, конвейерами, насосными установками, вентиляцией и другим промышленным оборудованием, где важна устойчивость к внешним воздействиям.

Технические характеристики

• Тип контактов: один нормально открытый (1НО)
• Цвет корпуса: жёлтый
• Материал корпуса: металл
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Номинальное напряжение: 230 В
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Сопротивление изоляции: не менее 10 МОм (при испытательном напряжении 500 В)
• Рабочая температура: от –5 C до +40 C
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Максимальная частота нажатий: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Сечение подключаемых проводов: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка имеет стандартную круглую форму и рассчитана на установку в отверстие диаметром 22 мм - типичный размер для промышленных панелей. Для фиксации используется резьбовая гайка с внутренней резьбой M22×1,5. Установка осуществляется через панель сзади; передняя часть герметично закрывается после затяжки. Подключение проводов - клеммы с зажимом для одножильных и многожильных проводов сечением 1,5–2,5 мм2. Не требует дополнительных комплектующих для базового монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP65, что обеспечивает безопасную работу в помещениях с повышенной запылённостью или влажностью. Конструкция исключает случайное замыкание контактов. Соответствие номинальному напряжению 230 В и току 4 А позволяет использовать её в сетях бытового и промышленного типа без перегрузки.

Преимущества

• Высокая долговечность: механический ресурс в 5 раз выше, чем электрический - гарантирует длительную службу даже при частом использовании
• Устойчивость к окружающей среде: IP65 позволяет применять кнопку там, где обычные устройства выходят из строя из-за пыли или брызг
• Жёлтый цвет повышает заметность и сигнализирует о необходимости осторожности
• Металлический корпус обеспечивает прочность и термостойкость
• Поддержка широкого диапазона сечений проводов - удобно при подключении как медных, так и алюминиевых жил

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или снижение надёжности контактов
• Максимальная частота нажатий при полной нагрузке - 1200 в час; более высокая частота приведёт к преждевременному износу контактной группы
• Не рекомендуется для взрывоопасных зон - отсутствует сертификация Ex
• Не является световой индикаторной кнопкой - функция включения не сопровождается подсветкой

Примеры использования

• Запуск станка ЧПУ на производстве
• Аварийная остановка конвейера
• Включение насоса в системе водоотведения
• Ручной контрольный запуск вентиляционной системы
• Пульт управления на складском элеваторе

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе не получится добиться герметичности
• При подключении используйте наконечники для многожильных проводов - это повысит надёжность соединения
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить резьбу или корпус
• Если кнопка будет работать в условиях частых ударов или вибраций, дополнительно закрепите её контргайкой
• При замене старой кнопки убедитесь, что новый экземпляр cm100ds от EMAS совпадает по типу контактов (1НО) и номинальным параметрам
