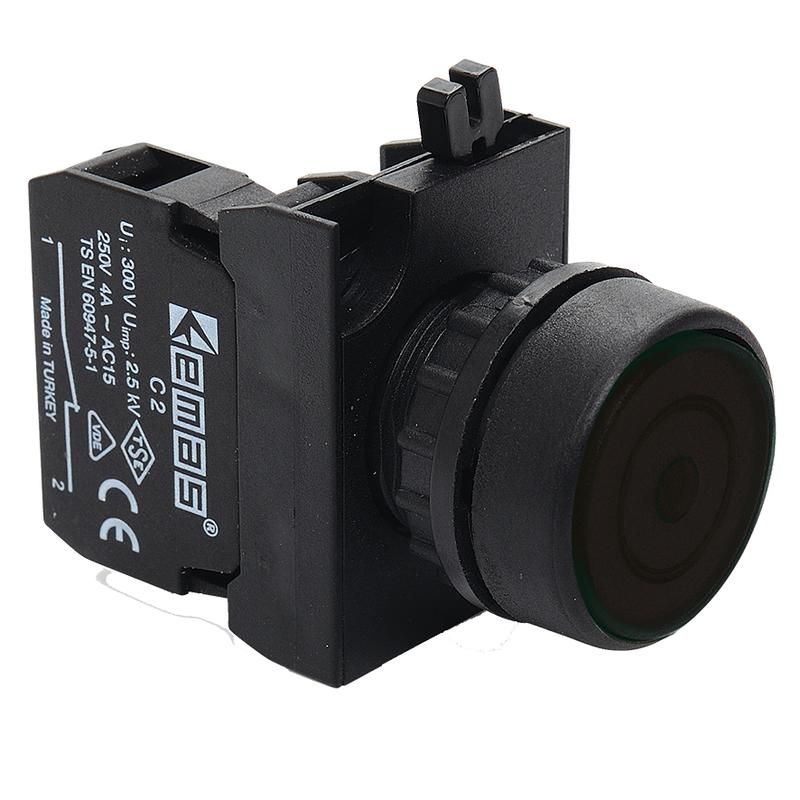

Кнопка нажимная круглая с фиксацией (1НО) черн. EMAS CP100FH

Кнопка нажимная круглая с фиксацией 1НО черная от бренда EMAS (артикул cp100fh) предназначена для надёжного коммутирования цепей управления, сигнализации и питания в промышленных системах. Её механическая фиксация, высокий ресурс и защита IP65 делают её подходящим решением для жёстких условий эксплуатации.

Назначение и область применения

Кнопка нажимная круглая с фиксацией 1НО черная используется для включения и выключения электрических цепей с ручным управлением. Подходит для установки в электрощитах, пультах управления, станках, конвейерах, системах освещения и оборудования энергоснабжения. Благодаря фиксированному положению после нажатия, она идеальна для ситуаций, где требуется удержание состояния - например, запуск двигателя, активация аварийной остановки или включение световой сигнализации.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP65 (полная защита от пыли, стойкость к струям воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал корпуса: поликарбонат
• Корпус блок-контактов: огнестойкий PA6 класса V0

Совместимость и монтаж

Кнопка нажимная круглая с фиксацией 1НО черная монтируется в отверстие диаметром 22 мм - стандартный размер для промышленных кнопочных устройств. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Устройство можно устанавливать в любом положении - вертикально, горизонтально или под углом. Для подсветки предусмотрена возможность подключения внешнего блока-контакта (не входит в комплект). Монтаж осуществляется с помощью фиксирующей гайки с тыльной стороны панели; никаких специальных инструментов не требует.

Безопасность и стандарты

Кнопка соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материалов с огнестойкостью V0, что снижает риск распространения пламени. Надёжная изоляция и испытательные значения напряжения обеспечивают защиту от пробоя даже при кратковременных перенапряжениях.

Преимущества

• Высокая долговечность: ресурс более 100 тысяч электрических и 500 тысяч механических операций
• Устойчивость к пыли и воде благодаря защите IP65 - подходит для сырых, пыльных и outdoor-объектов
• Низкий уровень нагрева при работе - минимизация риска перегрева в плотных щитах
• Фиксированное положение обеспечивает четкую визуализацию состояния системы
• Поддержка подсветки позволяет легко определять состояние кнопки в условиях плохого освещения
• Гладкая поверхность и округлая форма удобны для длительного использования и легки в очистке

Ограничения применения

• Не предназначен для работы при напряжении выше 240 В переменного тока - использование в сетях 380 В или 440 В недопустимо
• Максимальный ток 4 А - нельзя применять для управления мощными нагрузками (например, крупными двигателями без контактора)
• Работает только в температурном диапазоне от –15C до +80C - не подходит для экстремального холода (ниже –20C) или высокотемпературных печей
• Не имеет встроенной подсветки - для подсвечивания необходимо дополнительно приобрести и смонтировать блок-контакт

Примеры использования

• Запуск насоса в системе водоснабжения - кнопка остаётся в нажатом состоянии до завершения цикла
• Аварийная остановка конвейера - фиксация предотвращает случайное отпускание
• Сигнализация перегрузки на распределительном щите - сочетание с лампой подсветки повышает видимость
• Управление освещением в производственном цеху - устойчивость к пыли и влаге важна в среде с металлической стружкой

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• При использовании в местах с повышенной вибрацией используйте герметичную прокладку вокруг корпуса
• Для продления срока службы не допускайте частых сверхчастотных нажатий (более 3000 в час)
• При подключении подсветки соблюдайте полярность и не превышайте рекомендованное напряжение для LED-блоков
• Кнопка нажимная круглая с фиксацией 1НО черная от EMAS (cp100fh) совместима с большинством стандартных шкафов и панелей - не требует адаптеров
